线性稳压器的另外一种用法

一、三端稳压器

典型三端稳压器（也称标准稳压器）的输出晶体管使用NPN型晶体管或N沟道MOSFET。

这类稳压器工作需要输入输出电压差，称为压差（VDO），如下图所示。NPN型稳压器，VDO最小值必须满足VIN－VOUT＞RIN×IIN＋2×VBE。

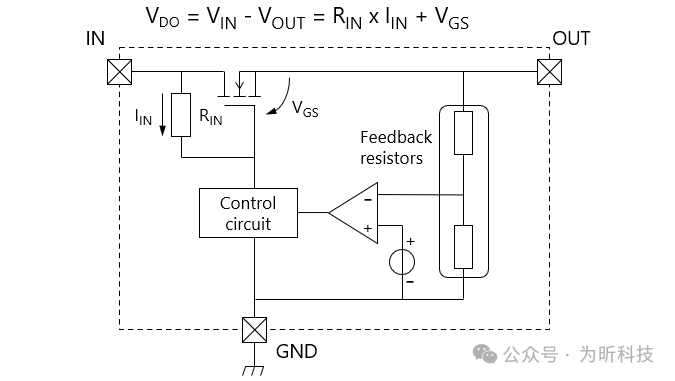

采用MOSFET的稳压器，VDO的最小值必须满足VIN－VOUT＞ RIN×IIN＋VGS。假设RIN＝1kΩ, IIN＝1mA，VBE＝0.7V，VGS＝1V。那么，经计算生成5V输出电压所需最小输入电压，NPN型稳压器为7.4V，基于MOSFET的稳压器为7V。

二、LDO稳压器

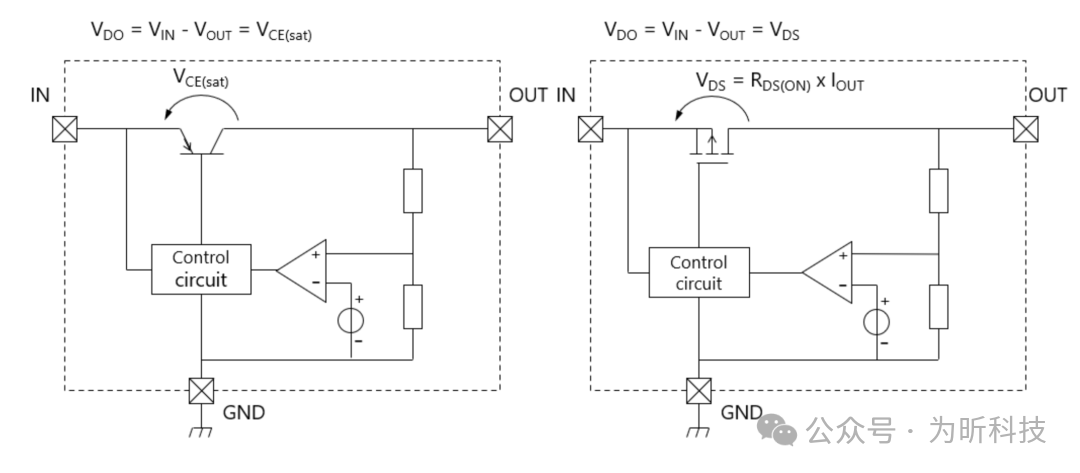

LDO稳压器主要使用PNP晶体管或P沟道MOSFET作为输出晶体管。这种LDO稳压器的最小压差由集电极-发射极电压（VCE(sat)）和漏源电压（VDS＝RDS(ON)×ID）决定。因此，LDO稳压器的工作压差小于三端稳压器。

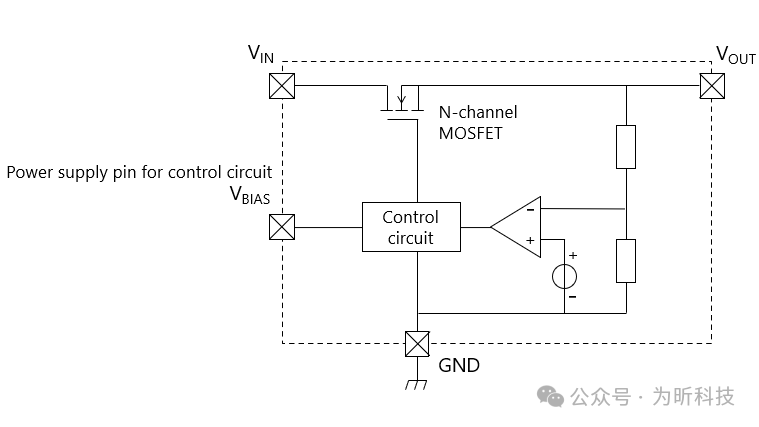

还有一种新型LDO稳压器压差更小。它使用导通电阻小于P沟道MOSFET的N沟道MOSFET作为输出晶体管，配有专门用于控制电路（包括MOSFET驱动电路）的电源引脚。

三、构成一个振荡器

LMS1587CT-3.3原本是一个串联式稳压集成芯片，它的输出与GND之间保持一个稳定的5V的电压。实际上是输出与GND形成一个跟随器。利用这一个，可以在其输出的基础上增加LC构成一个正弦振荡电路。下面通过实验来验证一下这个想法。

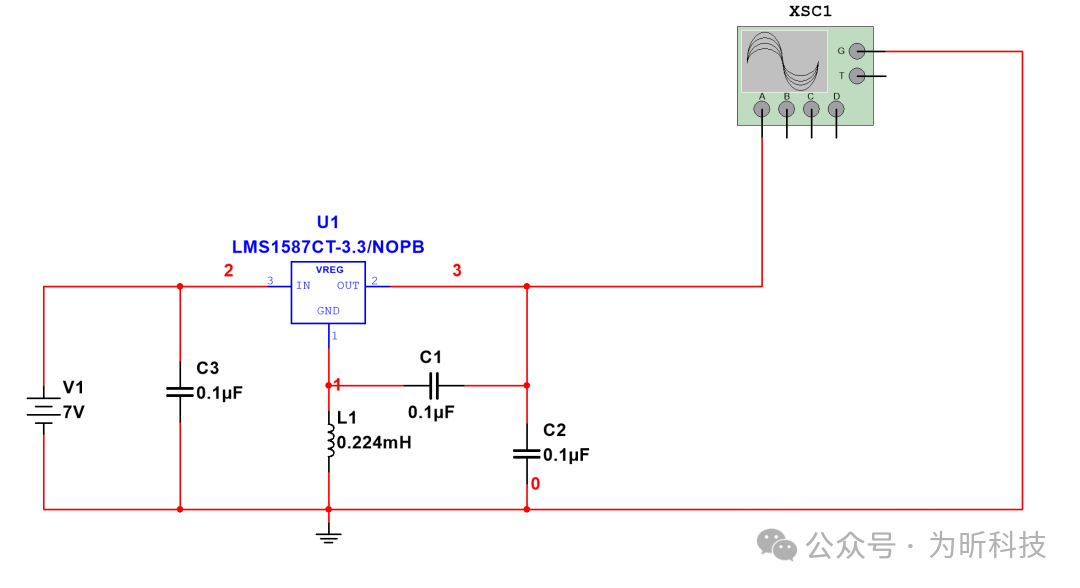

原理图

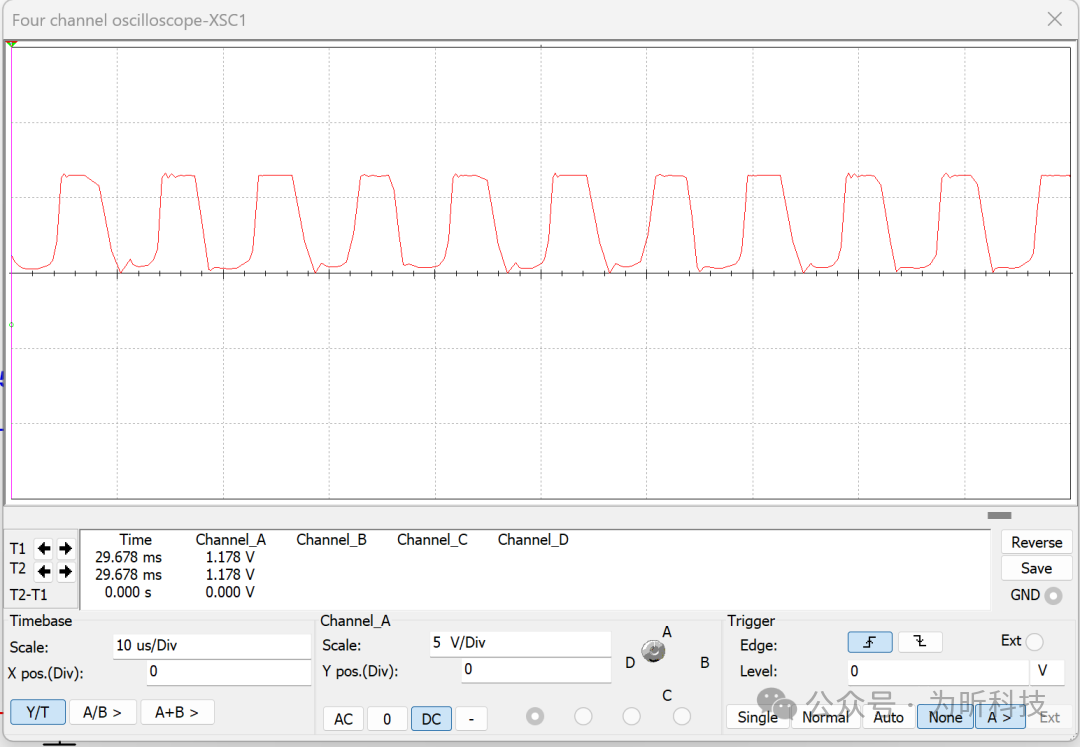

实验结果

LMS1587CT-3.3 原本是一个串联式稳压电源，但它实际上可以看成一个射极跟随器，它的输出与输入之间具有较大的电流增益。因此，利用这个特点可以使用 LC 电路基于它形成Colpits振荡器。
