短小精悍：5mV1kHz信号放大1000倍，需要注意什么？

原创笔记分享，搭建电路需要注意项，以同相放大电路为例：

我需要将输入信号（5mV，1kHz）的小信号进行放大，放大倍数为1000倍，需要考虑什么？

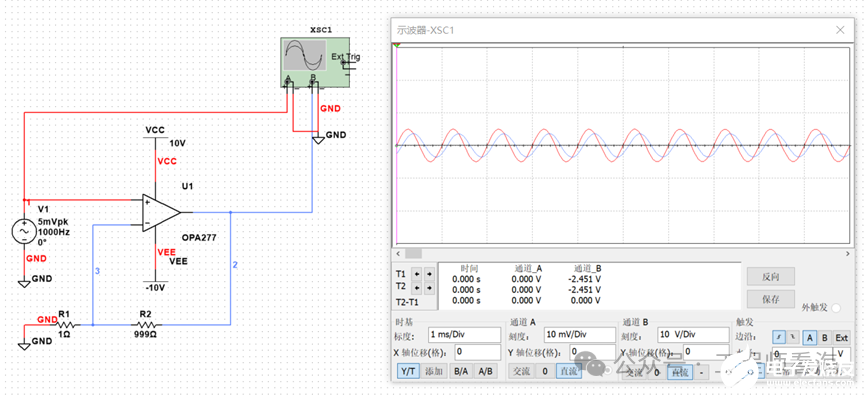

这是我搭建的比较简单的同相放大电路，外围电路中R1为1Ω，R2为999Ω，可以看到，出现了两个问题：

1、输出波形波动无法完全跟随输入波形；

2、放大倍数明显没有达标。

分析1：输入为5mV，在输入范围内。输出为5mV*1000=5V，超出了电压输出范围。

方案1：增加运放电源电压。

输出没有改变，那就是其他方面的问题了：

带宽（GBW）和压摆率（SR）：小信号看带宽增益积，大信号看压摆率。

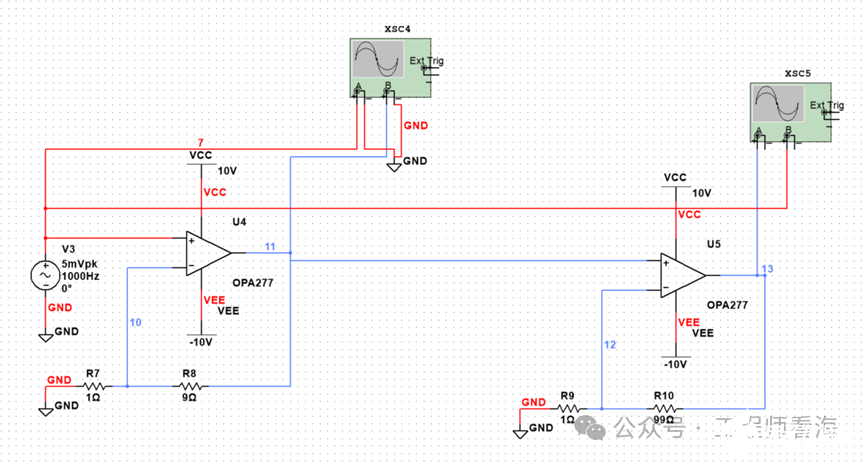

放大倍数带宽积：1000*1000=10^6=1MHz，在正常选型时，需要有5-20倍的增益带宽冗余。即我需要找一个增益带宽积为5MHz-20MHz的运算放大器，或者我需要多级放大。

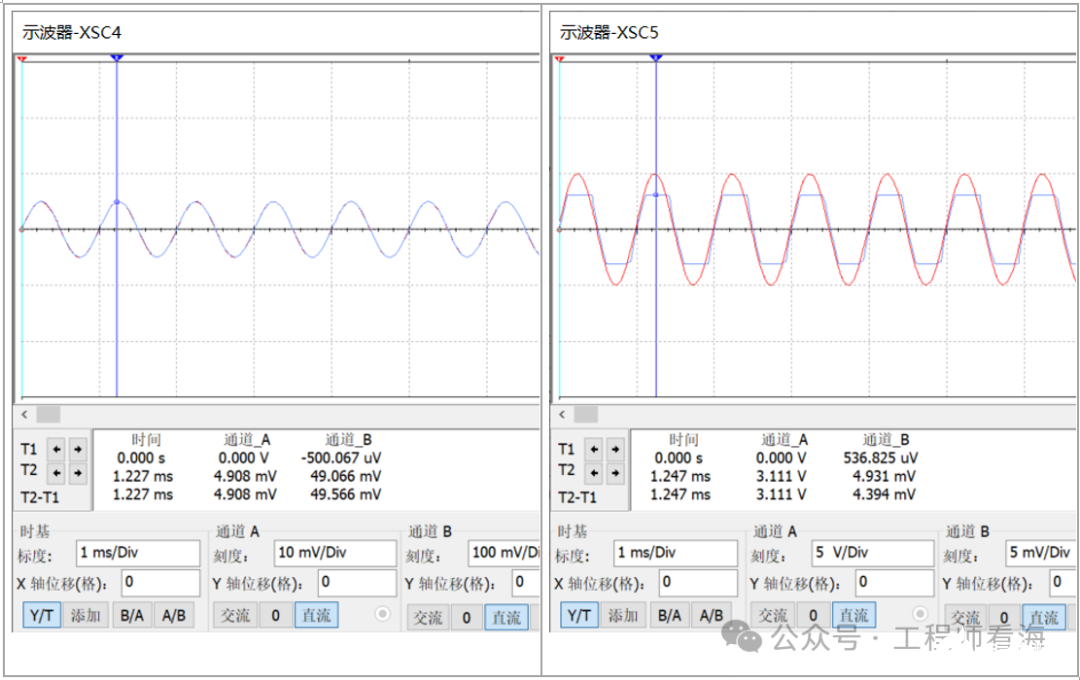

又出现了问题：第一级放大时，没有什么问题。第二级放大，输入只能达到3.11V，出现削峰现象。

出现这种问题，原因是：运放驱动功率不够（短路电流）

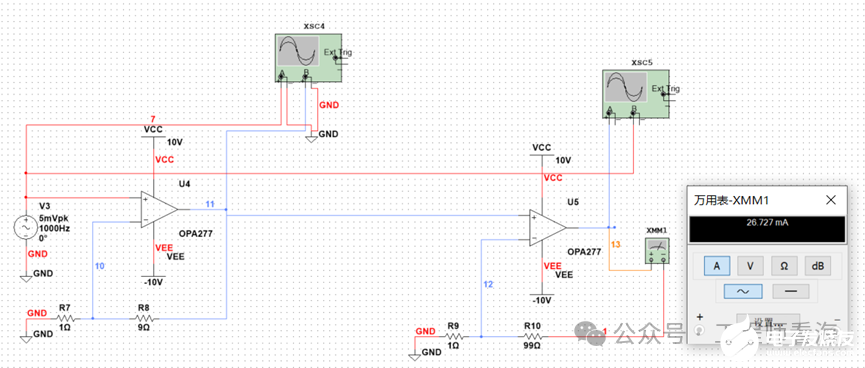

验证方法：

更改电阻值后正常，放大电路外围的电阻不可太大也不可太小！！！

原文来自《运放秘籍》第一部-通用运放基础学员笔记！
