原理+计算+仿真+电路设计避雷总结，1200字手把手

Part 01

前言

同相放大电路是一种经典的运算放大器的电路配置，广泛用于信号处理、传感器接口和精密模拟电路中。其高输入阻抗、低输出阻抗以及灵活可调的增益，使其在放大弱信号、隔离输入信号和阻抗匹配等场合尤为重要。今天我们就详细讲一讲同相放大电路的计算以及仿真。

Part 02

电路设计指标

输入电压：±1V的正弦波电压，频率10KHz

输出电压：±2V的正弦波电压，频率10KHz

分析：

输出电压±2V，这意味着运放需要采用双电源供电，我们采用±5V电源为运放供电。

Part 03

设计步骤

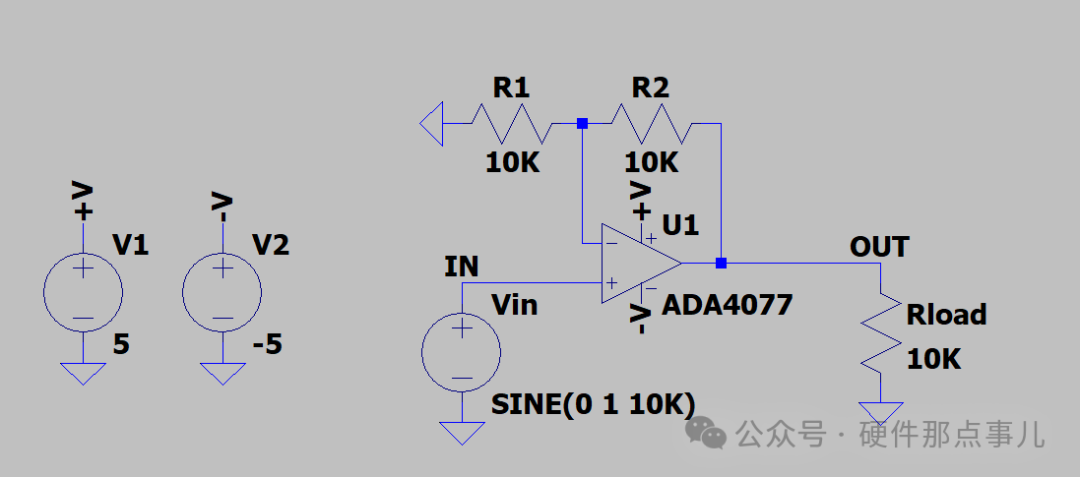

1.同相放大电路的输入输出传递函数：

Vo=Vin*G=Vin*(1+R2/R1）

2.输入电压：±1V的正弦波电压，频率10KHz，输出电压：±2V的正弦波电压，频率10KHz，从而可以得到电路的增益G为2V/V。

3.计算R1和R2的电阻值

(1+R2/R1）=2

R2/R1=1

如果R1=1K，那么R2=1K

4.评估需要所选运放的压摆率指标

运放的压摆率（Slew Rate）是描述运算放大器动态性能的一个关键参数，表示运放输出电压随时间变化的最大速率，单位通常为V/μs。当输入信号频率或幅度较高时，若运放的压摆率不足，输出信号将无法正确跟随输入信号变化，导致波形失真。当输出信号欲实现比这个速率还快的变化时，运放就不能提供了，导致输出波形变形一一原本是正弦波就变成了三角波。

SR=2*3.14*Va*f=2*3.14*1V*10KHz=0.0628 V/μs

我们在选择运放时，要确保所选运放的压摆率>0.0628 V/μs才行。

5.增益带宽积（GBP）限制了电路的频率响应。增益电路的增益G与运放的带宽f满足

G*f=2*10KHz=20KHz<运放的增益带宽积GBW

我们在选择运放时，要确保所选运放的增益带宽积GBW>20KHz才行。

Part 04

仿真结果

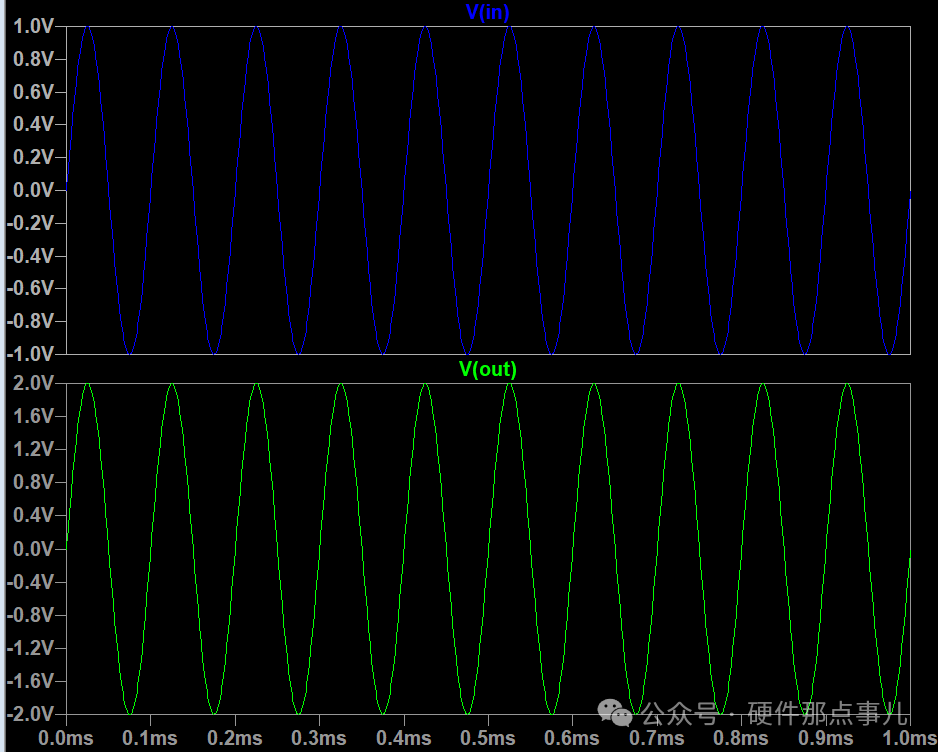

输入输出信号波形：

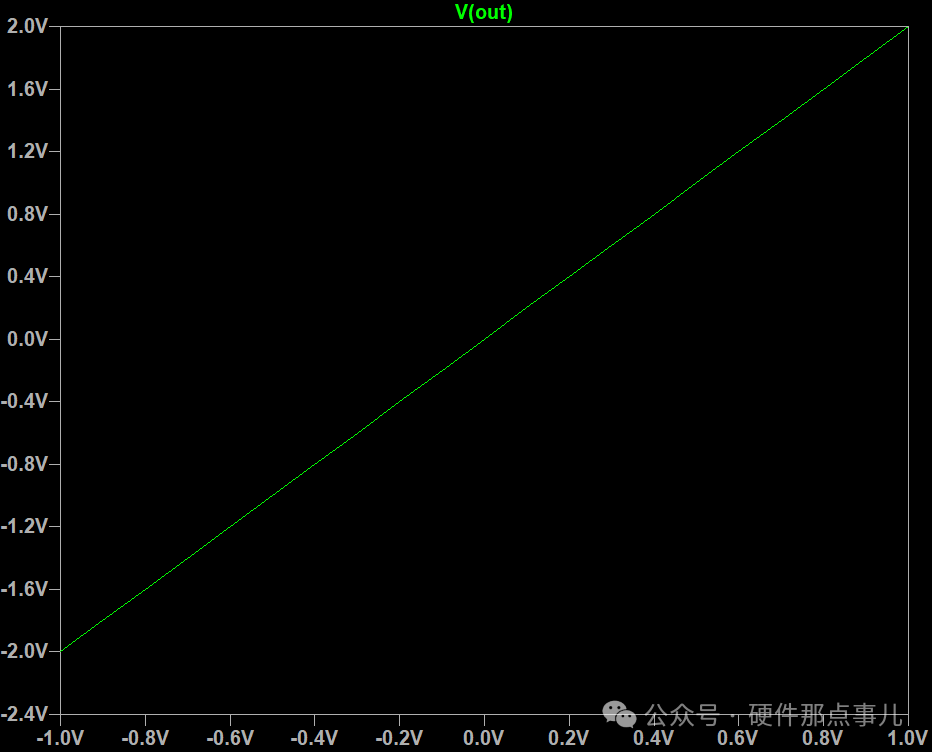

直流扫描验证电路增益：

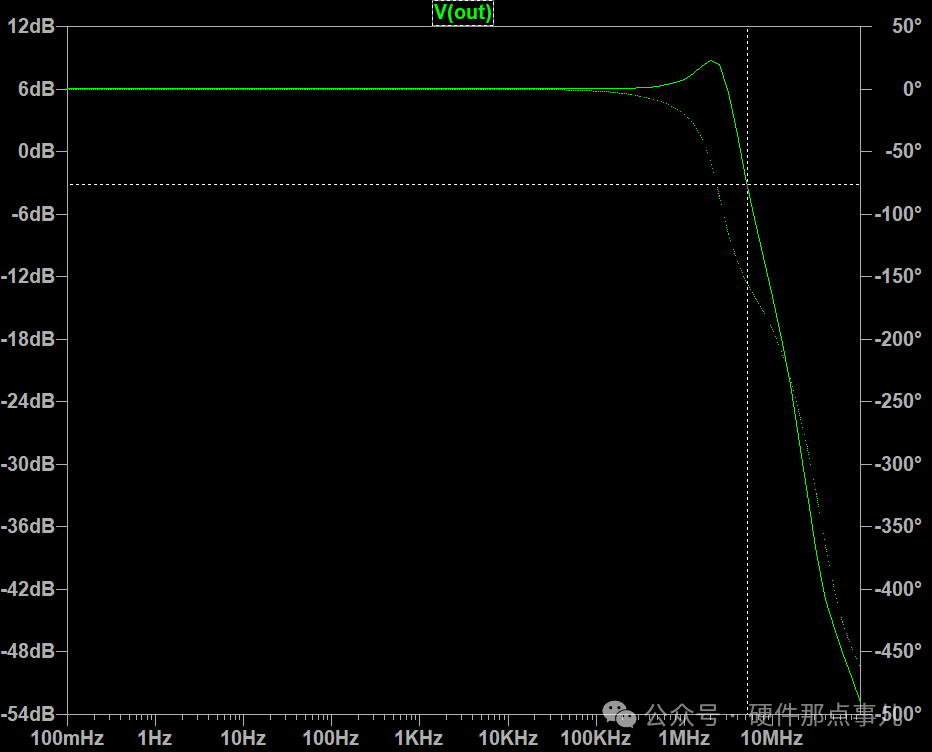

交流仿真分析：

-3dB带宽约为5.218292MHz

Part 04

注意事项

1.电阻选择使用电阻值不宜过大，避免热噪声过高。

2.增益越高，电路越容易受到寄生参数的影响，适当降低增益或选择带宽更高的运放，可以基于增益带宽积指标评估。

3.运放的压摆率满足输入信号频率和幅度的需求，若压摆率不足，正弦波可能失真为三角波。

4.选择低偏置电流和低失调电压的运放，尤其在高阻抗输入情况下，减少误差。

5.确保运放的电源电压范围适合应用需求，例如±15V或单电源5V、3.3V 等。

6.在运放电源引脚附近添加去耦电容，以抑制电源噪声和高频干扰。

7.在高频信号放大时，注意运放的频率响应，避免带宽不足导致增益下降。在反馈电阻R2上并联小电容形成低通滤波，改善高频稳定性。也可在输入端引入RC滤波器，抑制高频噪声。

8.同相放大电路输入阻抗较高，通常为运放自身输入阻抗，应匹配信号源输出阻抗，以减少信号衰减。

9.输出端需考虑负载阻抗，确保运放的输出能力足以驱动负载，避免过载或失真。

10.在高增益或高频设计中，注意运放的功耗，避免因温升导致性能下降。

11.PCB布局时反馈电阻R2与运放反相端之间的连接应尽可能短且直接，减少寄生电感和电容。
