通过波形的线性近似分割来计算损耗的方法

通过在线性近似有效范围内对所测得的波形进行分割，可以计算出功率损耗。

导通和关断区间的开关损耗

首先，计算开通和关断时间内消耗的功率损耗Pton和Ptoff。波形使用图1中的示例波形。功率损耗使用表1中的近似公式来计算。由于计算公式会因波形的形状而有所不同，因此请选择接近测得波形的近似公式。

在图1的波形示例中，开通时的波形被分割为两部分，前半部分（ton1）使用表1中的例2。另外，使用公式ID1≔0作为条件。后半部分（ton2）使用例3中的公式VDS2≔0。

在图1中，会因MOSFET的导通电阻和ID而产生电压VDS2(on)，但如果该电压远低于VDS的High电压，就可以视其为零。

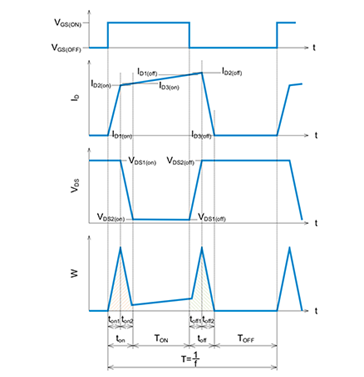

图1. 开关损耗波形示例

综上所述，可以使用下面的公式（1）来近似计算开通时的功率损耗。

同样，将关断时的波形也分为两部分，前半部分（toff1）使用表1的例1中的公式VDS1≔0，后半部分使用（toff2）例8中的公式ID2≔0。在图1中，由于前述的原因，会产生电压VDS1(off)，但如果该电压远低于VDS的High电压，则将其按“零”处理。这样，就可以使用下面的公式（2）来近似计算关断时的功率损耗。

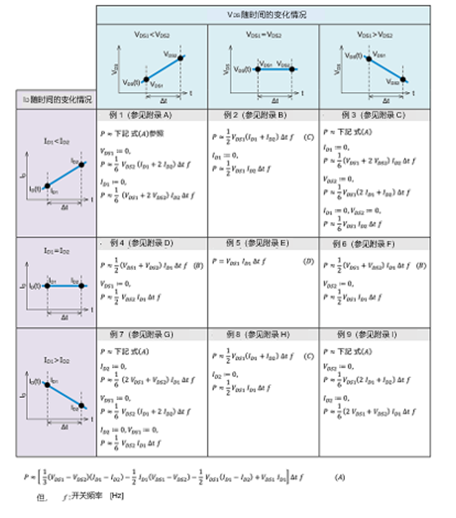

表1. 各种波形形状的线性近似法开关损耗计算公式

导通期间的功率损耗

接下来，我们来计算导通期间消耗的功率损耗。图2是用来计算导通损耗的波形示例。由于在TON区间MOSFET是导通的，因此VDS是MOSFET导通电阻和ID的乘积。有关导通电阻的值，请参阅技术规格书。需要从表2中选择接近该波形形状的例子并使用其近似公式来计算功率损耗。

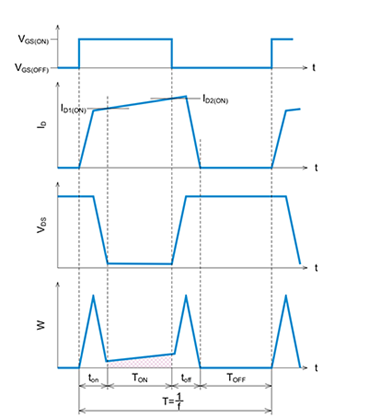

图2. 导通损耗波形示例

在本示例中，我们使用表2中的例1。MOSFET导通期间的导通损耗可以用下面的公式（3）来计算。

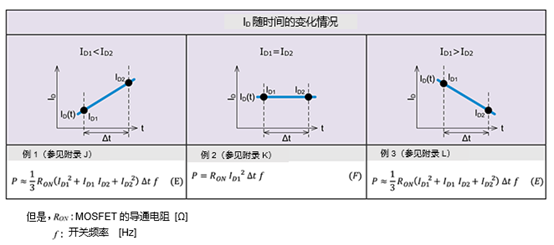

表2. 各种波形形状的线性近似法导通损耗计算公式

MOSFET关断时的功率损耗在图2中位于TOFF区间，由于MOSFET关断时的ID足够小，因此将功率损耗视为零。

总损耗

如公式（4）所示，MOSFET开关工作时的总功率损耗为此前计算出的开关损耗和导通损耗之和。

需要注意的是，表1和表2中的每个例子都有“参见附录”的注释，在附录中有每个例子的详细计算示例。各计算示例将会在后续的“各种波形的开关损耗计算示例”和“各种波形的导通损耗计算示例”中出现。
