学员笔记：什么是源阻抗？失调电流与源阻抗分

教学视频《运放秘籍》第二部-仪表放大器专项-学习笔记，作者：人间惊鸿客

源阻抗理论来说需要越小越好，输入失调电流也是越小越好，因为当有源阻抗存在时，默认源阻抗输入侧为接地，然后输入偏置电流和源阻抗电阻相乘就得到一个净输入电压，输入的两端相减就是净输入电压差值。下面仿真图看一下：

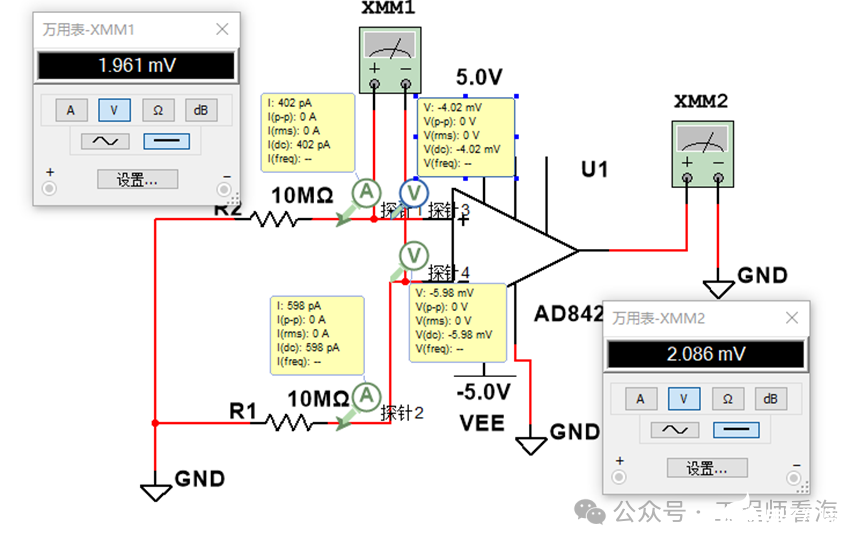

比如这个仿真图中，输入失调电流是0.4nA和0.6nA，那么当输入源阻抗是10MΩ时，得到的输入偏置电压是-4.20mV和-5.96mV，然后同相输入端和反相输入端的净输入电压差值就是1.96mV，因为没有加增益电阻，所以这个仪表放大器是一倍放大，但是输出是2.086mV是因为输出有个最小电压叠加了，2.086-1.961=0.125mV。

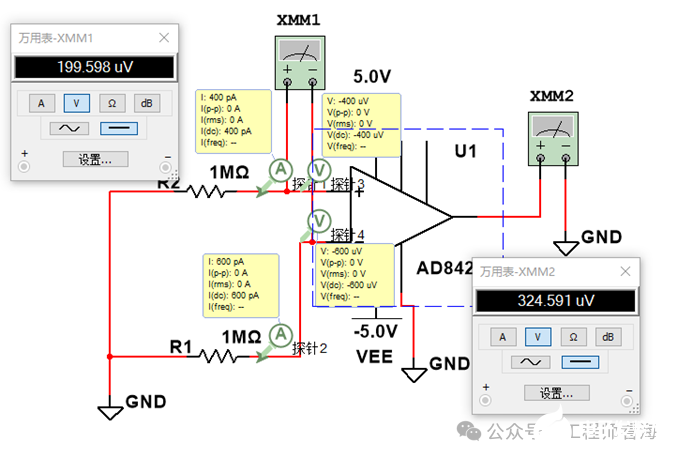

根据U=IR得出，输入源阻抗越大那么输入的电压也就越大，如果减小输入源阻抗R和输入偏置电流I，那么输入偏置电压U也就会很小。更改一下仿真图看一下。

以上的仿真图都是源阻抗相匹配的情况下，通过更改输入源阻抗之后发现，输入电压降低到了uV级别，输出依然会多一个125uV的电压。那么有没有可能让输入的电压无限接近于0呢？已知输入偏置电流为0.4nA和0.6nA，那么仿真一下试试。

通过更改输入源阻抗，发现输入的失调电压已经无限接近于0了，而输出依然是125uV。工程当中，希望源阻抗数值尽可能的小，并且尽可能的一致。
