IGBT一些主要的分类方法

IGBT（Insulated Gate Bipolar Transistor）是一种功率半导体器件，它结合了MOSFET（金属氧化物半导体场效应晶体管）和普通双极型晶体管的优点。IGBT通常用于控制高功率电流和电压的电路中，例如交流电机驱动、变频器、电力传输系统等。

IGBT的分类及功能

这种器件在电力电子领域扮演着至关重要的角色，特别是在直流电压为600V及以上的变流系统中，如交流电机、变频器、开关电源、照明电路、牵引传动等。

IGBT的分类方式多种多样，以下是一些主要的分类方法：

按功率分类：

小功率IGBT：通常用于家电等低压应用场合。

中功率IGBT：常用于工业自动化、新能源等领域。

大功率IGBT：则主要用于电力变换器等高压场合。

按封装形式分类：

TO-247封装：最常见的封装形式，适用于大多数应用场景。

DPAK封装和D2PAK封装：也是常见的封装方式。

按产品类型分类：

IGBT单管：封装规模较小，通常指封装单颗IGBT芯片，电流较小，适用于消费、工业家电领域。

功率集成（IPM）：指把IGBT模块加上散热器、电容等外围组件，组成一个功能较为完整和复杂的智能功率模块，主要应用于变频空调、变频洗衣机等白色家电。

标准模块：主要应用于大功率工业变频器、电焊机、新能源汽车等领域。

IGBT的主要功能在于其能够作为全控器件，即可以触发导通，也可以触发关断。这使得IGBT在电能变换和控制中起到关键作用。此外，IGBT还具有输入阻抗高、开关速度快等优点，使得其在各种电力电子应用中都能发挥出色性能。

IGBT的工作原理类似于双极型晶体管，但它还具有MOSFET的控制特性。IGBT的结构包括一个P型衬底，两个N型区域和一个PN结。在正向电压作用下，PN结导通，形成导通状态；而在反向电压作用下，PN结截止，形成阻断状态。通过控制门极电压，可以精确地控制IGBT的导通和截止，从而实现对电路的精确控制。

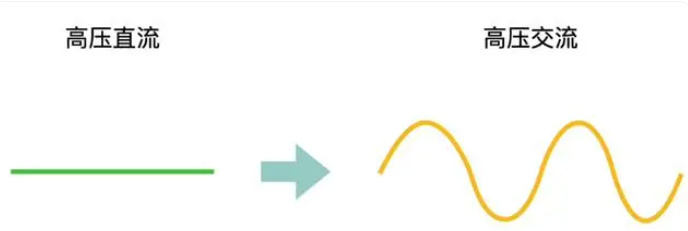

IGBT最主要的作用就是把高压直流变为交流，以及变频（所以用在电动车上比较多）。

IGBT的工作原理

忽略复杂的半导体物理推导过程，下面是简化后的工作原理。

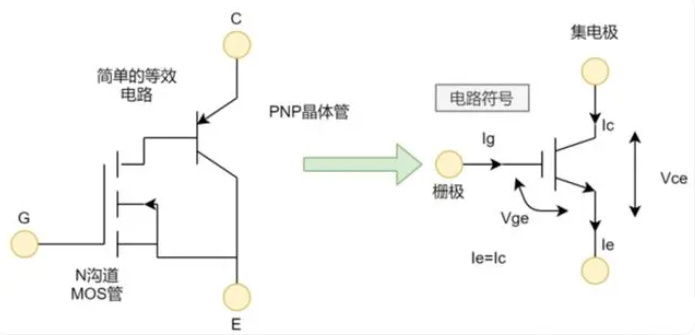

IGBT有N沟道型和P沟道型两种，主流的N沟道IGBT的电路图符号及其等效电路如下：

随着技术的发展，IGBT在材料、制造工艺和应用领域等方面都在不断创新和进步。未来，IGBT有望在更多领域发挥更大的作用，推动电力电子技术的进一步发展。

IGBT的种类繁多，功能和应用场景各异，选择适合的IGBT类型需要综合考虑其特性、性能以及使用场景等因素。
