二极管限幅电路图分析

二极管限幅电路是一种用于限制信号幅度的电路。它主要由二极管、电阻等元件构成，通过利用二极管的非线性特性来实现对信号幅度的限制。根据二极管在电路中的连接方式，限幅电路可以分为串联限幅电路和并联限幅电路两种。

在串联限幅电路中，二极管与负载电阻串联。当输入信号电压低于某一设计好的阈值时，二极管处于截止状态，输出电压随输入电压变化；当输入信号电压超过阈值时，二极管导通，将输出电压限制在一个固定值，从而实现对信号幅度的限制。

并联限幅电路则是将二极管与负载并联。当输入信号电压过高时，二极管导通，将电压限制在某一水平；当输入信号电压低于该水平时，二极管截止，输出电压随输入电压变化。

二极管限幅电路可以分为上限限幅电路、下限限幅电路和双向限幅电路。上限限幅电路用于限制信号的上限幅度，当输入信号超过设定值时，输出信号将被限制在某一固定值；下限限幅电路则用于限制信号的下限幅度，当输入信号低于设定值时，输出信号将被限制在另一固定值；双向限幅电路则同时具有上限和下限限幅功能。

二极管限幅电路在电子电路中有着广泛的应用，如放大器、调制器等电路中都需要对信号幅度进行限制。通过合理设计二极管限幅电路，可以有效地保护电路中的其他元件，防止因信号幅度过大而引发的损坏或故障。

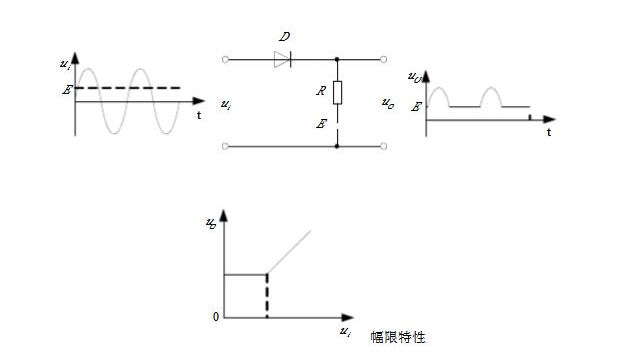

在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当iu低于E时，D不导通，ou＝E；当uｉ高于E以后，D导通，ou＝iu。

该限幅器的限幅特性如图所示，当输入振幅大于E的正弦波时，输出电压波形见。可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

二极管限幅电路的作用

二极管限幅电路的作用是限制电压波形的振幅范围，确保输出信号在一定的电压范围内。这种电路通常用于电子设备中，以防止信号超出设备所能处理的范围，从而保护后续电路或设备不受损坏。

具体来说，二极管限幅电路可以实现以下几个作用：

1. 保护后续电路或设备：当输入信号的振幅超过设备所能承受的范围时，二极管限幅电路将截断超出范围的部分，防止它们传递到后续的电路或设备，从而保护它们免受损坏。

2. 限制输出信号的幅度：对于某些应用，需要确保输出信号的振幅在一定范围内，以满足特定的要求或标准。二极管限幅电路可以帮助实现这一目标，确保输出信号的幅度在可接受的范围内。

3. 削弱噪声或干扰：在某些情况下，输入信号可能受到噪声或干扰的影响，导致输出信号出现异常。通过使用二极管限幅电路，可以限制这些噪声或干扰对输出信号的影响，提高信号的质量和稳定性。

4. 波形整形：对于需要特定形状的波形的应用，二极管限幅电路可以帮助对输入信号进行波形整形，确保输出信号符合所需的波形要求。

二极管限幅电路在电子电路设计中起着重要的作用，可以保护设备、调整信号幅度和形状，以及提高信号质量和稳定性。
