二极管并联使用电路的使用

二极管并联使用电路的使用

二极管并联使用电路在电子设计中是一个常见的做法，主要用于增加电流容量、提高可靠性或实现特定功能。当多个二极管并联时，它们可以共同分担通过电路的电流，从而提高了整个电路的电流处理能力。

在并联二极管电路中，每个二极管的正负极都需要正确连接，确保电流能够顺畅地通过。同时，由于不同二极管的特性可能略有差异，因此在选择并联的二极管时，应尽量选择性能相近、参数一致的器件，以保证电路的稳定性和可靠性。

二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。

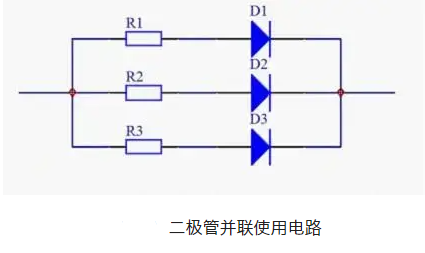

二极管并联的情况：两只二极管并联、每只分担电路总电流的一半，三只二极管并联，每只分担电路总电流的三分之一。理论上讲：总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。

注：均流电阻R一般选用零点几欧至几十欧的电阻器。电流越大，R应选得越小。

二极管并联使用电路在多个电子应用领域中都有广泛的应用。以下是几个主要的应用场景：

电流分流与扩容：在需要处理大电流的电路中，单个二极管可能无法承受所需的电流。通过将多个二极管并联，可以有效地分担电流，从而避免单个二极管过载。这在电源电路、电动机控制电路等场合中尤为常见。

提高可靠性：在某些关键应用中，需要确保电路的稳定性和可靠性。通过并联使用多个二极管，即使其中一个或几个二极管失效，其他二极管仍可以继续工作，从而提高整个电路的可靠性。

实现特定功能：在某些特定的电子电路中，可能需要利用二极管的特定性质来实现特定的功能。例如，在信号检测电路中，可以使用并联的二极管来增强信号的检测能力；在调制电路中，可以利用并联的二极管来实现高频信号的调制等。

还需要注意并联二极管时的热效应问题。由于电流通过二极管时会产生热量，多个二极管并联使用时可能会产生更多的热量。因此，在设计电路时需要考虑散热问题，以确保二极管不会因过热而损坏。
