IGBT的内部结构及功率范围

在实际应用中最流行和最常见的电子元器件是双极结型晶体管 BJT 和 MOS管。

IGBT内部结构

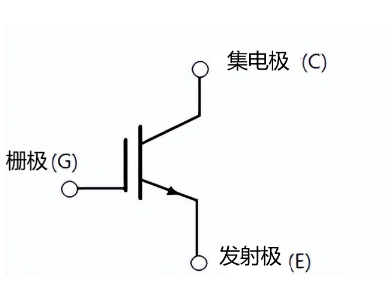

IGBT 有三个端子（集电极、发射极和栅极）都附有金属层。然而，栅极端子上的金属材料具有二氧化硅层。

IGBT结构是一个四层半导体器件。四层器件是通过组合 PNP 和 NPN 晶体管来实现的，它们构成了 PNPN 排列。

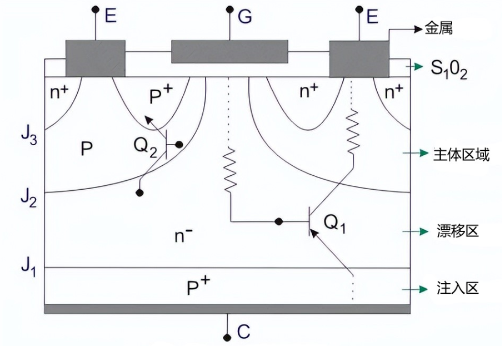

IGBT的内部结构图

IGBT的功率范围是多少

IGBT（绝缘栅双极型晶体管）的功率范围非常广泛，可以根据具体的应用领域和需求进行划分。一般而言，IGBT的功率范围可以从几瓦到数百千瓦甚至更高。

小功率IGBT通常用于家电等低压应用场合，其功率一般在几瓦到几百瓦之间。这类IGBT具有体积小、重量轻、散热要求低等特点，适用于对功率要求不高的场合。

中功率IGBT常用于工业自动化、新能源等领域，其功率范围一般在几百瓦到数千瓦之间。这类IGBT具有较高的性能和可靠性，能够满足各种复杂应用的需求。

大功率IGBT则主要用于电力变换器等高压场合，其功率可以达到数百千瓦甚至更高。这类IGBT能够承受高电压和大电流，具有优异的热稳定性和电气性能，适用于电力电子系统中的大功率变换和控制。

大功率IGBT一般用于哪个领域

大功率IGBT（绝缘栅双极型晶体管）主要应用于电力电子、新能源、工业自动化和轨道交通等领域。

在电力电子领域，大功率IGBT常被用于高压直流输电（HVDC）、柔性直流输电（FACTS）、电机驱动和风力发电等场景。它们能够承受高电压和大电流，实现高效的电力转换和控制。

在新能源领域，大功率IGBT是新能源汽车、风力发电和太阳能发电等系统的核心部件。在新能源汽车中，IGBT用于电池管理系统、电动机控制以及充电设施等关键环节，确保车辆的高效、稳定运行。在风力发电和太阳能发电系统中，IGBT用于电力变换和调节，实现清洁能源的有效利用。

在工业自动化和轨道交通领域，大功率IGBT同样发挥着重要作用。它们被用于工业自动化设备的驱动和控制，提高生产效率和设备可靠性。在轨道交通领域，IGBT则用于高速列车、地铁等轨道交通设备的电力系统和牵引系统中，确保列车的安全、高效运行。

随着技术的不断进步和应用领域的拓展，大功率IGBT的性能和可靠性也在不断提升。未来，它们将在更多领域发挥重要作用，推动电力电子、新能源、工业自动化和轨道交通等领域的持续发展和进步。
