TVS管到底是什么？TVS管的工作原理

TVS管到底是什么？TVS管的名称为我们中文又叫做瞬态电压抑制器，或者还可以叫它为雪崩击穿二极管，这是一种用于保护电子设备免受瞬态过电压和电流冲击的半导体保护器件。TVS管的主要功能是在电路中快速响应和抑制瞬态电压，防止电压对电子设备造成损坏。

TVS管的工作原理：

TVS管通常采用硅或其他半导体材料制成，具有非线性的电压-电流特性。在正常工作状态下，TVS管处于高阻态，对电路的影响很小。当电路中出现瞬态过电压时，TVS管的阻抗迅速降低，使得过电压通过TVS管而非敏感元件，从而保护电子设备免受损坏。

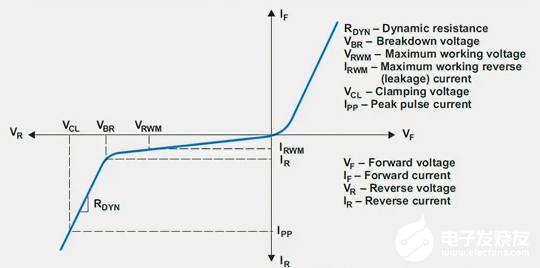

TVS管工作曲线图

TVS管的使用：

1、选择合适的TVS管：在选择TVS管时，需要考虑以下参数：

额定工作电压：TVS管的额定工作电压应略高于电路的正常工作电压，以避免误动作。

最大瞬态电压：TVS管的最大瞬态电压应高于可能出现的最大瞬态电压，以确保有效抑制过电压。

最大瞬态电流：TVS管的最大瞬态电流应高于可能出现的最大瞬态电流，以确保承受过电流冲击。

响应时间：TVS管的响应时间应尽可能短，以便快速响应和抑制瞬态电压。

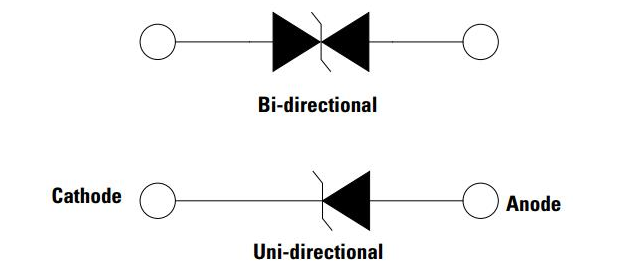

极性：TVS管分为单向和双向两种类型。单向TVS管只能抑制正向或负向的瞬态电压，适用于单极性电源系统；双向TVS管可以同时抑制正向和负向的瞬态电压，适用于双极性电源系统。

封装类型：TVS管有多种封装类型，如SOD、SMA、SMB等。在选择封装类型时，需要考虑电路板的空间和布局要求，以及散热和可靠性等因素。

2、正确连接TVS管：TVS管应与受保护的电子设备并联连接。具体连接方法如下：

对于单向TVS管，正极连接到电源正极，负极连接到电源负极。

对于双向TVS管，两端分别连接到电源正极和负极，无需区分正负极。

3、注意散热问题：TVS管在抑制瞬态电压时会产生热量，因此需要注意散热问题。在设计电路时，可以考虑以下方法：

选择具有较高耐热性的TVS管。

增加散热器或散热片，以提高散热效果。

电路板的布局合理，避免热量堆积。

4、避免串联使用：TVS管不应串联使用，因为串联可能导致电压分配不均匀，影响保护效果。如有需要，可以采用多个TVS管并联使用，以提高保护能力。

5、定期检查和维护：为确保TVS管的保护效果，建议定期检查TVS管的工作状态，如有损坏或老化现象，应及时更换。

总的来说，在使用TVS管时，需要根据具体应用和性能要求选择合适的TVS管，并确保正确连接、散热和维护，以实现有效的瞬态电压保护。
