双向晶闸管（TRIAC）工作原理图

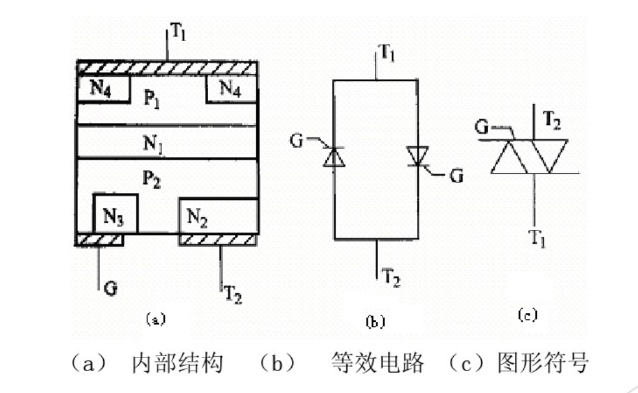

双向晶闸管（TRIAC）是由N-P-N-P-N五层半导体材料制成的，具有三个电极：主电极T1、主电极T2和门极G。它的结构相当于两个单向晶闸管的反向并联，但只有一个控制极。双向晶闸管具有对称性的伏安特性曲线，可以在任何一个方向导通，因此是一种理想的交流开关器件。

在工作原理上，当门极G加上正或负的触发电压时，双向晶闸管能够在正、反两个方向导通。具体来说，当门极G和主电极T2相对于主电极T1的电压为正（VT2＞VT1、VG＞VT1）或门极G和主电极T1相对于主电极T2的电压为负（VT1＜VT2、VG＜VT2）时，晶闸管的导通方向为T2→T1，此时T2为阳极，T1为阴极。反之，当门极G和主电极T1相对于主电极T2为正（VT1＞VT2、VG＞VT2）或门极G和主电极T2相对于主电极T1为负（VT2＜VT1、VG＜VT1）时，晶闸管的导通方向为T1→T2，此时T1为阳极，T2为阴极。

双向晶闸管具有低漏电流、高可靠性、轻量化等优点，并且其运行速度比传统的晶闸管更快。此外，它可以在各种温度范围内使用，有助于实现高精度、低噪音的控制，以及节省能源和费用等目标。因此，双向晶闸管通常用于高功率和大电流应用，例如电力电子设备，是一种有效的节能减排和降低成本的手段。

在引脚接法上，主极1（Anode1）和主极2（Anode2）通常与负载电路相连接，控制极（Gate）连接到控制电路，而阳极（Anode）和阴极（Cathode）则与外部电源连接，以提供工作电压。具体的引脚接法需要根据电路设计的要求进行，以确保双向晶闸管能够正常工作。

双向晶闸管的作用

双向晶闸管（SCR）是一种重要的功率半导体器件，其主要作用包括：

交流电路控制：双向晶闸管可以用于交流电路的控制，通过合适的触发脉冲或信号，可以使双向晶闸管导通，从而实现对交流电路中的电流进行调节和控制。

功率调节：双向晶闸管可以用于调节交流电路中的功率，通过控制双向晶闸管的导通角度，可以实现对负载电路功率的调节，从而满足不同工作状态下的电能控制要求。

交流电路的整流：双向晶闸管在交流电路中可以实现整流功能，将交流电信号转换为直流电信号，常见于各类电源电路中。

交流电路的开关控制：双向晶闸管可以起到开关的作用，通过控制其导通和关断，可以实现对交流电路的开关控制，如交流电路的断电、通电和频率调节等。

电能传输和变换：双向晶闸管在输电系统中也发挥着重要作用，例如通过控制双向晶闸管进行谐波抑制、电能因数校正等。

双向晶闸管的触发方式有哪些

双向晶闸管（SCR）是一种常用的功率半导体器件，用于控制交流电路中的电流。双向晶闸管可以通过不同的触发方式来控制其导通和关断，以下是一些常见的双向晶闸管触发方式：

1. 正脉冲触发：通过施加正脉冲信号到双向晶闸管的触发极，可以使其导通。正脉冲触发一般需要脉冲信号的幅值和宽度达到一定数值才能触发双向晶闸管。

2. 负脉冲触发：与正脉冲触发相反，负脉冲触发是通过施加负脉冲信号到双向晶闸管的触发极而实现其导通。负脉冲触发同样需要符合一定的脉冲幅值和宽度要求。

3. 交流触发：通过施加交流信号（如正半周波形或负半周波形）到双向晶闸管的触发极，可以让它在每个交流周期内导通。交流触发通常用于特定的交流电路控制中。

4. 光耦隔离触发：通过光耦隔离器件将控制信号隔离地传递给双向晶闸管的触发极进行触发。光耦隔离可以实现信号的电气隔离，保护控制信号和双向晶闸管之间的电气隔离。

5. 门极触发：有些双向晶闸管具有门极结构，可以通过施加门极电压来触发。门极触发方式相对于传统触发方式更具有灵活性和可靠性。

除了以上列举的几种触发方式，还有其他特殊的触发方法，如热触发、电流触发等，可以根据具体的应用需求选择合适的触发方式来控制双向晶闸管的导通和关断。
