MOSFET栅极应用电路分析汇总

在现代电子设备中，金属-氧化物-半导体场效应晶体管（MOSFET）是一种至关重要的半导体器件。其工作原理基于栅极电压控制沟道区的导电能力，从而控制源极和漏极之间的电流流动。MOSFET栅极电路的设计对于确保晶体管正确工作至关重要。

首先，让我们了解MOSFET的基本结构和工作原理。一个典型的MOSFET由源极（Source）、漏极（Drain）、栅极（Gate）和体（Body）四个主要部分组成。栅极与其他部分通过一层绝缘的氧化物隔离开来，这使得栅极电流极小或几乎为零。通过改变栅极与源极之间的电压差，可以控制沟道区的电导率，进而控制漏极和源极之间的电流。

接下来，我们将探讨MOSFET栅极电路的几个常见作用：

1.开关控制：

MOSFET栅极电路最常见的作用是作为开关使用。当栅极电压高于晶体管的阈值电压时，MOSFET导通，允许电流从漏极流向源极；当栅极电压低于阈值电压时，MOSFET截止，阻止电流流动。这种开关功能使MOSFET成为数字逻辑电路、电源管理、电机驱动等多种应用的理想选择。

2.信号放大：

除了作为开关外，MOSFET也可用于放大信号。在模拟电路中，通过精确控制栅极电压，可以精确控制漏源电流的大小，从而实现对输入信号的放大。这种放大作用在音频设备、通信系统和传感器接口电路中尤为重要。

3.电压调节：

MOSFET栅极电路也可以用于电压调节。例如，在电源转换器中，通过调整栅极电压，可以控制MOSFET的导通和截止，从而实现对输出电压的稳定控制。这种功能对于保持电子设备的供电稳定性至关重要。

4.阻抗匹配：

在射频（RF）和高频电路中，MOSFET栅极电路可以用于实现阻抗匹配。通过调整栅极电压，可以改变晶体管的输入和输出阻抗，使其与信号源和负载阻抗相匹配，最大化功率传输和减少信号反射。

5.保护电路：

MOSFET栅极电路还可以用于构建保护电路，如过流保护、过压保护等。通过监测电路的工作状态并在异常情况下迅速调整栅极电压，可以有效地保护电子设备免受损坏。

6.直接驱动

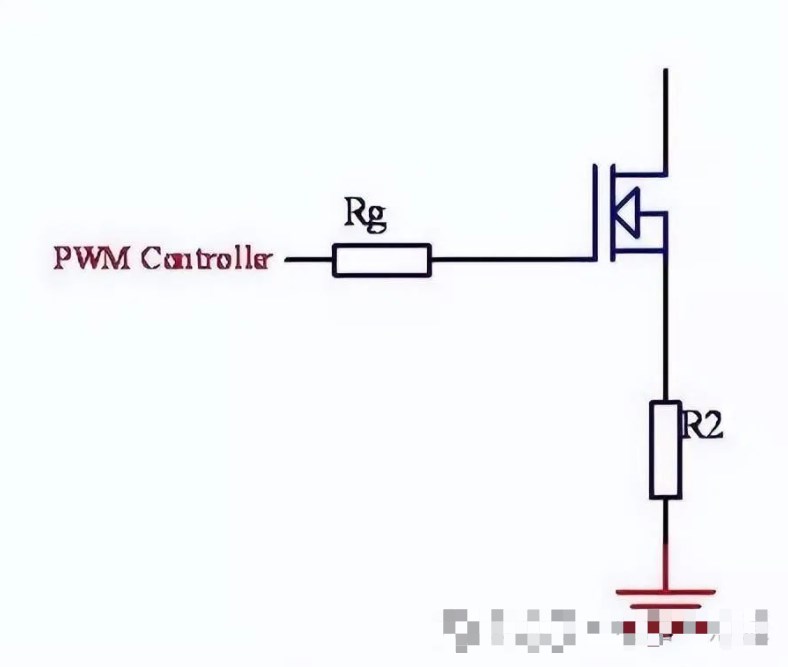

首先说一下电源IC直接驱动，下图是我们最常用的直接驱动方式，在这类方式中，我们由于驱动电路未做过多处理，因此我们进行PCB LAYOUT时要尽量进行优化。如缩短IC至MOSFET的栅极走线长度，增加走线宽度，尽量将Rg放置在离MOSFET栅极较进的位置，从而达到减少寄生电感，消除噪音的目的。

7.增加MOSFET的关断速度

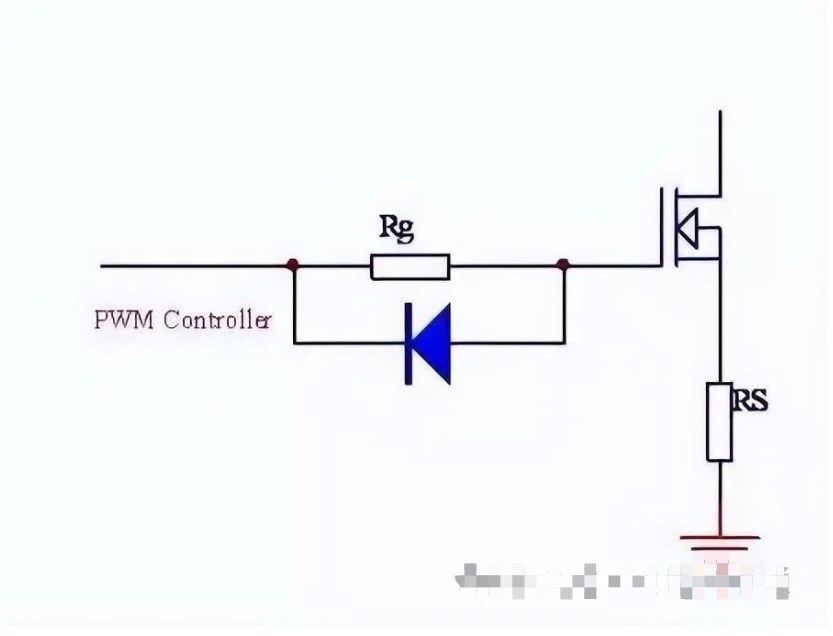

如果我们单单要增加MOSFET的关断速度，那么我们可以采用下面的方式来进行。
