东芝已推出两款适用于功率器件中的栅极驱动电

碳中和发展热火朝天，为协调人类与环境的关系我们不断从各方面做出改变，并积极采取各项行动。在半导体领域，提高能源转换效率在实现“碳中和”目标过程中也发挥着重要作用。为此，东芝更是致力于提供丰富且符合环境标准的半导体产品，为改善环境做出贡献。

“TTA2060”和“TTC5712”（采用小型表贴式SC-62封装：东芝别名PW-Mini）是东芝已推出的两款适用于功率器件中的栅极驱动电路、消费设备和工业设备中的电流开关以及LED驱动电路的双极晶体管。

TTA2060和TTC5712易于替代东芝的现有产品[1]，虽然采用了相同的封装方式，但其导线材料已由金改为铜，树脂材料从含卤素改为不含卤素，但额定值及电气特性相同，这有助于减少环境影响。

另外，TTA2060的集电极-发射极额定电压和集电极额定电流（直流）为-50 V／-2 A；TTC5712的集电极-发射极额定电压和集电极额定电流为50 V／3 A。

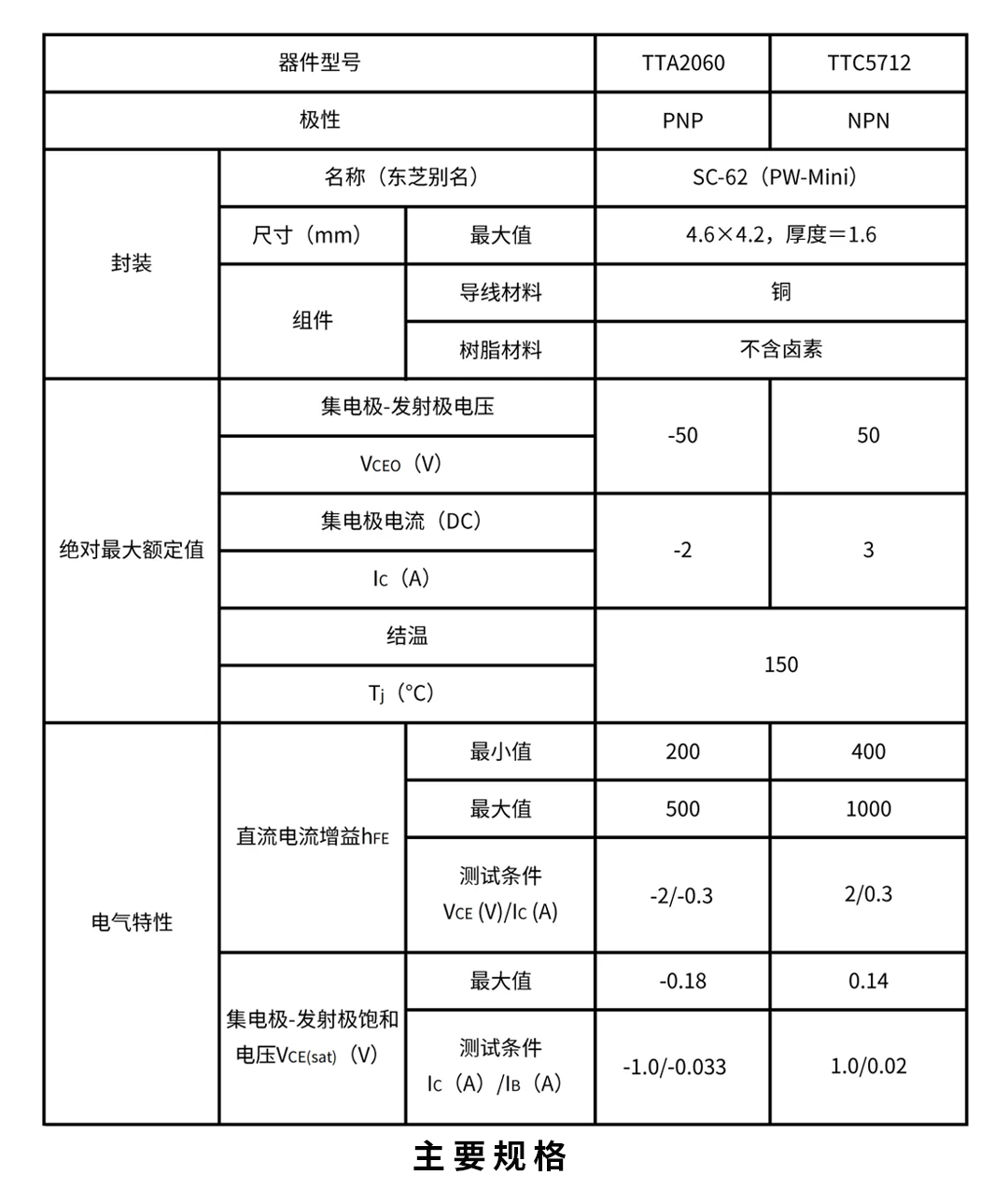

基本特性

• 大集电极额定电流（DC）：IC＝-2 A至3 A: IC＝-2 A至3 A

• 小型表贴式SC-62封装：4.6 mm×4.2 mm（最大值），厚度＝1.6 mm（最大值）

注：

本文所示应用电路仅供参考。

需要进行全面评估，特别是在量产设计阶段。

提供这些应用电路示例并不授予任何工业产权许可。

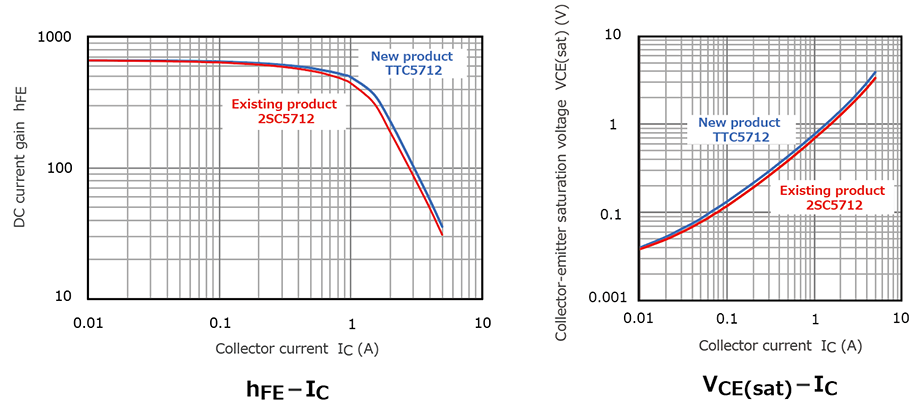

特性曲线（参考），特性相当（新产品TTC5712与现有产品2SC5712的对比）
