一问解析电解电容与钽电容区别

电解电容

电解电容是一种电容器，其电极由金属箔片（通常为铝）和电解质（通常为液态或固态电解质）组成。与贴片钽电容一样，电解电容也是电容器的一种类型，但它们之间有一些区别。

电解电容通常具有较大的容量和较低的成本，因此在许多电路中广泛应用。然而，它们的缺点包括体积较大、温度稳定性较差、寿命相对较短等。此外，电解电容还需要在使用时注意其极性，即正极和负极，如果接反可能会导致电容器损坏。

相比之下，贴片钽电容具有更小的体积、更高的温度稳定性和更长的寿命，因此在一些需要高可靠性、高稳定性的应用中更为常见。

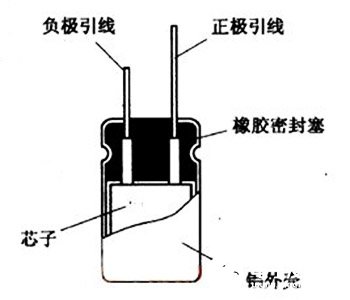

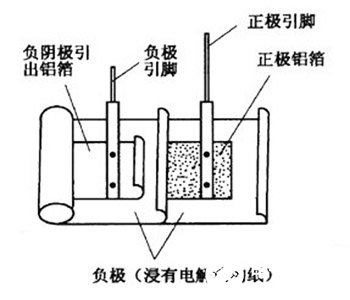

如图1所示，是有极性电解电容其内部结构示意图，图a所示是一个铝电解电容器，分别用两层滤波作为电容器的正、负极板，在这个正、负极板上分别引出正、负极性引脚。

在两铝箔之间用电解纸隔开，使电容器的两极板绝缘。然后，将整个铝箔紧紧地卷起来，浸渍工作电解质（大多为糊状液体），再用外壳密封起来，这就是有极性电解电容的结构。

图1 电解电容结构图

如图2所示，有极性电解电容的介质就是氧化膜，它类似于晶体管中的PN结，具有单向导电性。当电解电容器的正极引脚接高电位、负极引脚接低电位时，氧化膜处于阻流状态，如同PN结处于反向偏置状态，正、负基板之间的电流很小，电解电容正常工作。

当负极引脚接高电位、正极引脚接低电位时，氧化膜处于通流状态，如同PN结的正向导通一样，两极板之间的电流很大，将失去电容的作用，注意这种电容正、负极引脚接反后还会发生停止工作，机器不运转的现象。

电容有极性是因为内部结构的原因，其内部类似存在一个PN结，只有对这一PN结加上反向电压时，有极性电解电容才能正常工作。

图2 电解电容原理图

钽电容

钽电容，全称是钽电解电容器，属于电解电容器的一种。它使用金属钽作为阳极材料，因此被称为“钽电容”。钽电容的特点是体积小、容量大、稳定性好、可靠性高，因此在许多电子产品中得到了广泛应用。

钽电容器的阳极结构有箔式和烧结式两种。箔式阳极是将钽金属箔片压制并烧结在一起形成的，而烧结式阳极则是将钽金属粉末在高温下烧结而成。根据工作电解质的不同，钽电容又可以分为固体电解质钽电容和非固体电解质钽电容，其中固体电解质钽电容具有更高的稳定性和可靠性。

钽电容的优点包括体积小、容量大、使用温度范围宽、耐高温、寿命长、绝缘电阻高、漏电流小等。此外，由于钽电容不需要使用电解液，因此它不会像普通电解电容那样存在漏液、干涸等问题。这些优点使得钽电容特别适用于一些高密度组装、内部空间狭小、工作环境恶劣的电子产品，如手机、便携式打印机、笔记本电脑等。

然而，钽电容也存在一些缺点，如价格较高、容量相对较小、不适合用于交流电路等。此外，钽电容还存在一定的失效模式，如开路、短路、漏电等，因此在使用时需要注意其参数选择和质量控制。

电解电容与钽电容区别

电解电容和钽电容是两种常见的电容器类型，在结构、性能和应用方面有一些区别，以下是它们之间的主要区别：

1. 材料：

- 电解电容：电解电容的电极通常使用铝箔或铝箔涂有氧化物作为正极，电介质是电解质溶液。

- 钽电容：钽电容的电极使用钽金属制作，电介质是钽氧化物层。

2. 工作电压：

- 电解电容：电解电容的工作电压范围较宽，一般在几伏至上百伏之间。

- 钽电容：钽电容的工作电压范围相对较小，一般在几伏至几十伏之间。

3. 容量稳定性：

- 电解电容：电解电容的容量相对不稳定，受温度和电压等因素影响较大。

- 钽电容：钽电容的容量稳定性较好，不易受到温度和电压变化的影响。

4. 尺寸和体积：

- 电解电容：电解电容的尺寸较大，体积相对较大。

- 钽电容：钽电容通常采用贴片封装，体积较小，适合于高密度集成电路板的应用。

5. 寿命：

- 电解电容：电解电容的寿命相对较短，容易出现漏液或性能衰减问题。

- 钽电容：钽电容具有较长的寿命，稳定性较好，适用于要求高稳定性的应用场景。

总的来说，电解电容和钽电容在材料、性能、工作电压范围、稳定性和适用场景等方面存在差异。选择使用哪种类型的电容器应根据具体的应用需求来决定，以确保最佳的性能和可靠性。
