浅谈多级放大电路的直接耦合方式

多级放大电路的耦合方式主要有三种，分别是直接耦合、阻容耦合和变压器耦合。

直接耦合：这种方式是将前一级的输出端直接连接到后一级的输入端，没有使用任何中间元件。这种方式的优点是可以放大缓慢变化的信号或直流成分的变化，而且适合集成化。然而，它也有一些缺点，如各级工作点互相影响，可能会导致零点漂移现象。

阻容耦合：这种方式是通过电阻和电容将前一级的输出端连接到后一级的输入端。它的优点是各级的静态工作点各自独立，互不影响，而且结构简单。然而，它不能反应直流成分的变化，因此不适合用于放大直流信号或缓慢变化的信号，同时也不适合集成化。

变压器耦合：这种方式是利用变压器将前级的输出端连接到后级的输入端。它的优点是具有阻抗变换作用，各级的直流通路互相隔离，因此各静态工作点互相独立。然而，变压器比较笨重，无法集成化，同时也不能反应直流成分的变化，不适合用于放大缓慢变化的信号。

浅谈多级放大电路的直接耦合方式

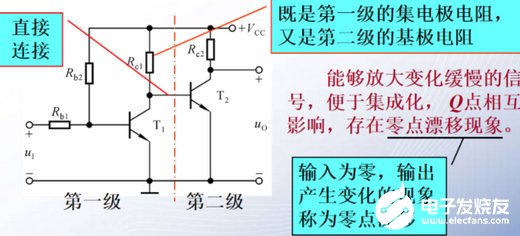

直接耦合方式指的是将各级放大电路直接相连；第一级电路的输出是T1的集电极，T1的集电极直接与T2的基极相连，主要应用在集成电路中，优点是没有电感和电容等这类电抗元件，低频特性好，元器件简单，但是直接耦合的电路前后级的静态工作点相互影响，容易产生零点飘移（可以通过差分电路消除）。

直接耦合

这种耦合方式具有以下优点：

频带宽：直接耦合方式不受电容、电阻或变压器等元件的影响，因此可以传递低频和高频信号，具有较宽的频带。

失真小：由于不需要通过电容、电阻或变压器等元件进行耦合，因此可以避免因元件的非线性特性而引起的失真。

动态范围大：直接耦合方式可以传递较大的信号幅度，因此具有较大的动态范围。

然而，直接耦合方式也存在一些缺点：

零点漂移：由于直接耦合方式中各级之间的静态工作点相互影响，因此容易产生零点漂移现象，即输出信号在输入信号为零时仍然不为零。

难以调试：由于各级之间的静态工作点相互影响，因此在调试多级放大电路时需要考虑各级之间的相互影响，调试难度较大。

为了解决直接耦合方式中的零点漂移问题，可以采用差分放大电路或采用阻容耦合方式等措施。此外，为了减小各级之间的相互影响，也可以采用阻容耦合方式或变压器耦合方式等。
