合科泰推出一款采用SOT-23封装的数字晶体管MMUN

一、前言

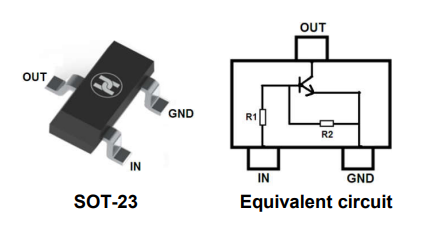

数字晶体管是带电阻的晶体管，有的在基极上串联一只电阻R1，有的在基极与发射极之间还并联一只电阻R2，电阻R1与电阻R2可按多种方式搭配。本期，合科泰给大家介绍一款采用SOT-23封装的数字晶体管MMUN2214，可用于作为了一种集成了基极电阻的双极性晶体管，它的主要作用有开关和信号放大等。数字晶体管可以被用作高频开关、控制模拟信号开关、数码信号变换开关、音视频信号开关等领域。

二、数字晶体管MMUN2214的特性

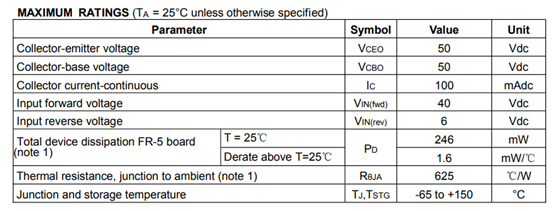

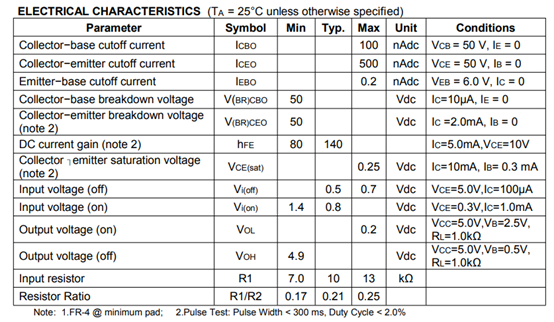

合科泰生产的这款数字晶体管采用NPN沟道类型制作，具有很好的电学特性。集电极基极电压50V，集电极发射极电压50V，发射极基极电压-6~40 V，集电极电流100mA，最小放大倍数80，耗散功率246Mw，内置电阻R1为10kΩ，R2为47kΩ。MMUN2214的整机重量约0.008克。

MMUN2214的工作频率范围非常广、适用性强大、性能稳定可靠。MMUN2214的噪声容限低，能够适应相对较高的瞬态电压和电流。MMUN2214开关速度快，集电极发射极饱和压降小。MMUN2214的功耗低，可用于一些节能应用，具有很好的抗干扰能力。

合科泰这款数字晶体管MMUN2214能帮助工程师简化电路设计，减少电路板的空间和组件数量，优化产品设计和制作成本。

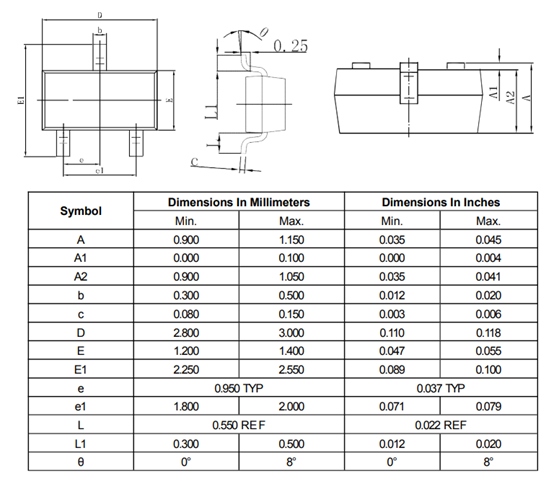

这款数字晶体管采用SOT-23封装，SOT23封装产品具有非常紧凑的尺寸和良好的散热性能，适应性也很强大，应用广泛。合科泰的SOT23封装产品广泛用于放大器、开关、稳压器、开关电源、运算放大器、逆变器、音响等各大领域。SMT技术使得它的引脚可直接焊接到印刷电路板的表面，不需要通过孔穴，简化制造过程，提高生产效率。

三、数字晶体管MMUN2214的应用

数字晶体管MMUN2214可用于电池管理和逆变器等领域。MMUN2214在开关电路中有很大作用，可用于智能能源控制器、电池管理器等。在放大电路中，它可以作为小信号放大器件，实现电流信号放大，它也可以作为输出驱动器件。MMUN2214具有较低的阈值电压，可以用于一些需要低电平控制的场合。MMUN2214的噪声容限低，在高品质的音视频转换方面有很大作用。

总之，MMUN2214是一款高效、稳定、性能好的晶体管，可以用于模拟电路和数字电路中，其集成功能可大大简化电路设计，提高电子产品的工作效率和稳定性，是客户采购分立器件的不错之选。
