触发器的三种触发方式原理图

触发器是一种存储器件，它可以在特定的输入信号条件下改变其状态。触发器的触发方式指的是触发器在何种输入条件下发生状态转换的方式。常见的触发方式包括电平触发、边沿触发和脉冲触发。

触发器的三种触发方式

触发器的三种触发方式为：电平触发、边沿触发、脉冲触发。

1. 电平触发（Level Triggering）：电平触发是指触发器在输入信号维持在某个特定电平时发生状态转换。当输入信号保持在触发器的特定电平（通常为高电平或低电平）时，触发器将保持在当前状态。只有当输入信号的电平发生变化时，才会引起触发器状态的改变。

触发信号为有效电平（高或低）时，输入信号进入触发器电路，置触发器为相应状态。触发信号变为无效电平后，输入信号被封锁，触发器状态保持。

状态随有效信号全过程改变。

**触发器种类：**电平触发的SR 触发器、电平触发的D触发器

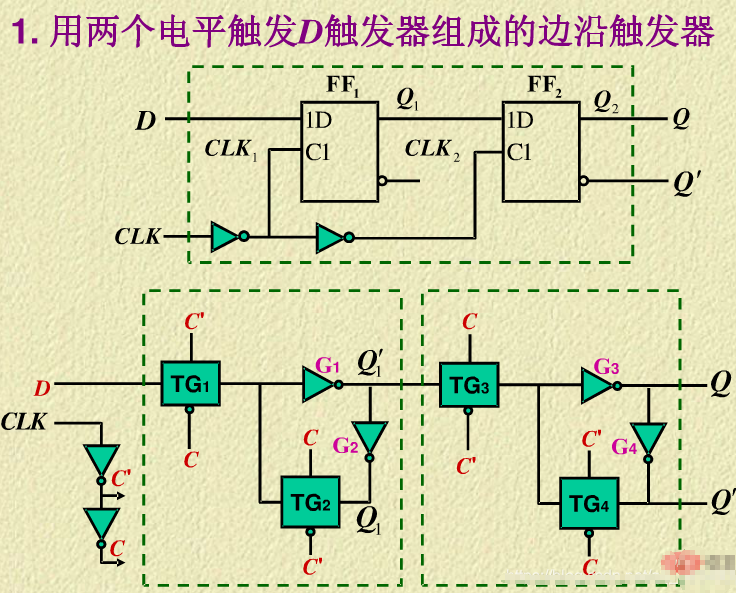

2. 边沿触发（Edge Triggering）：边沿触发是指触发器在输入信号发生从低到高或从高到低的边沿时发生状态转换。边沿触发器会检测输入信号的边沿变化（上升沿或下降沿），当边沿触发器检测到特定边沿时，触发器的状态会发生改变，否则保持原状态。

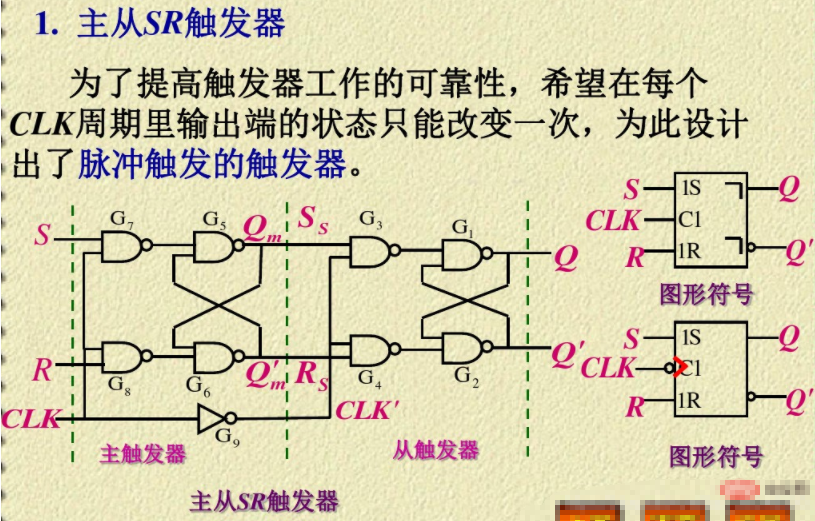

3. 脉冲触发（Pulse Triggering）：脉冲触发是指触发器在接收到特定宽度的脉冲信号时发生状态转换。脉冲触发器会根据输入信号的脉冲宽度，判断是否满足触发条件。当输入信号的脉冲宽度达到预设的触发条件时，触发器状态会改变。

这三种触发方式在数字电路设计中起着重要的作用，可以用于在时序逻辑电路中实现状态转换、定时器控制、时钟同步等功能。选择适当的触发方式取决于具体的应用需求和设计要求。
