旋盘式电阻箱怎么读数 旋盘式电阻箱的结构组成

旋盘式电阻箱怎么读数

旋盘式电阻箱是一种使用旋钮进行调节的电阻箱，用于改变电路的电阻值。读取旋盘式电阻箱的数值可以根据以下步骤进行：

1. 观察旋盘式电阻箱上的刻度或数字标记。有些旋盘式电阻箱可能具有刻度盘，而其他电阻箱可能使用数字显示屏来显示电阻值。

2. 确定旋钮的位置。旋钮通常位于旋盘式电阻箱的正面，可能呈圆形或半圆形。旋钮周围的刻度盘或数字显示屏将帮助您确定旋钮的位置。

3. 旋转旋钮。根据您需要的电阻值，逆时针或顺时针旋转旋钮以调整电阻值。注意，有些旋盘式电阻箱可能需要您按下旋钮并转动。

4. 观察刻度盘或数字显示屏上的数值。当您旋转旋钮时，刻度盘上的指针会移动，或者数字显示屏上的数值会相应改变。观察数值以确定您所设定的电阻值。

在读取旋盘式电阻箱的数值时，请留意刻度盘上的标记或数字显示屏，确保准确读取。

电阻箱是一种能读出具体电阻值的变阻器。我们以面板上有4个旋钮的电阻箱为例，了解一下它的内部结构。

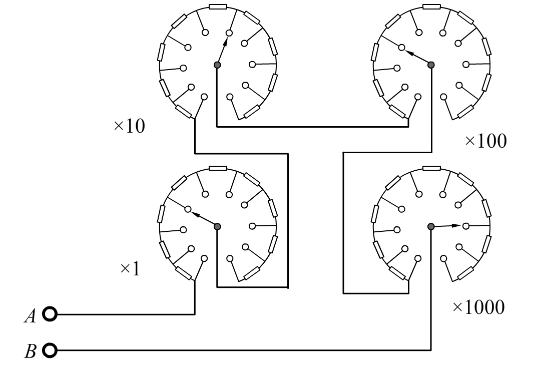

如图所示，×1的挡有3个电阻接入电路，每个电阻的阻值是1欧姆;x10的挡有5个电阻接入电路，，每个电阻的阻值是10欧姆;x100挡有3个电阻接入电路，每个电阻的阻值是100欧姆;x1000的挡有7个电阻接入电路，每个电阻的阻值是100欧姆。所有接入电路的电阻是串联关系，所以总电阻就是各个挡位的电阻值之和，即：7×1000Q2+3×100Q+5×10Q+3×1Q2=7353Q2。

旋盘式电阻箱的结构组成

旋盘式电阻箱的结构组成可以根据不同的型号和品牌有所不同，但通常包括以下几个主要组成部分：

1. 外壳：旋盘式电阻箱通常由一个外壳或机箱来包裹内部组件。外壳通常是一个坚固的金属或塑料结构，以保护内部电路和调节机构。

2. 旋钮：旋盘式电阻箱的核心部分是旋钮，它用于调节电阻值。旋钮通常位于电阻箱的正面，可能呈圆形或半圆形。旋钮可以顺时针或逆时针旋转，调整电阻值。

3. 电阻元件：旋盘式电阻箱内部包含一个或多个电阻元件，用于提供可调节的电阻值。电阻元件通常是一种碳膜或金属膜电阻，具有高精度和稳定性。

4. 刻度盘或数字显示屏：旋盘式电阻箱通常具有刻度盘或数字显示屏，用于显示当前设定的电阻值。刻度盘通常是一个圆盘，上面有刻度和指针，指示当前电阻值。数字显示屏则直接显示电阻值。

5. 连接器：旋盘式电阻箱通常具有连接器，用于将电阻箱与电路板或测量仪器连接。这些连接器可以是插针、插槽或电缆连接器，便于电阻箱与其他设备的连接。

以上是旋盘式电阻箱的一般结构组成，不同型号和品牌的旋盘式电阻箱可能会有些差异。

旋盘式电阻箱与滑动变阻器的区别

旋盘式电阻箱和滑动变阻器是两种不同类型的可调节电阻器件，它们在结构和工作原理上有一些区别：

1. 结构：旋盘式电阻箱通常由一个外壳包裹内部组件，旋钮用于调节电阻值。滑动变阻器是一种线性电阻，通常由一个滑动触点在电阻元件上滑动以改变电阻值。

2. 电阻调节方式：旋盘式电阻箱通过旋转旋钮来调节电阻值，旋钮可以顺时针或逆时针旋转。滑动变阻器则通过将触点沿电阻元件进行滑动来改变电阻值。

3. 精度和分辨率：由于旋盘式电阻箱通常使用数字显示或刻度盘来显示电阻值，因此有较高的精度和分辨率。滑动变阻器的精度和分辨率可能会有所降低。

4. 应用领域：旋盘式电阻箱通常用于实验室、校准和特殊测试等需要高精度调节的场合。滑动变阻器常用于一些简单的电路调节、音量控制和亮度调节等应用。

旋盘式电阻箱和滑动变阻器都是可调节电阻器件，但适用于不同的应用和精度要求。
