关于压敏电阻电路图

按照压敏电阻的伏安特性可分为对称型压敏电阻（无极性）和非对称型压敏电阻（有极性）。压敏电阻的阻值随加到电阻两端的电压大小变化而变化，加到压敏电阻

电阻两端的电压小于一定值时，压敏电阻的阻值很大，当它两端的电压大到一定程度时，压敏电阻阻值讯速减小。

常见的是对称性压敏电阻，这时加在压敏电阻两端的正向、反向电压具有相同的特性，说明压敏电阻两根引脚不分正、负极性。

非对称型压敏电阻则有引脚的正、负极性之分。

压敏电阻的型号及参数

型号

压敏电阻的型号多种多样，常见的有05D、14D、22D、33D、47D等。其中，D表示压敏电阻的直径，数字表示压敏电压值。例如，05D表示直径为5mm的压敏电阻，其压敏电压值为5×10^1=50V。

参数

压敏电阻的参数主要包括以下几个方面：

压敏电压：指击穿电压或门限电压，即压敏电阻开始导通的电压。通常在电路中使用的压敏电阻的压敏电压为标称值的80%~120%。

最大工作电压：指加在压敏电阻上的直流或交流电压的最大值。在交流电路中，应考虑有效值。在选择压敏电阻时，应确保其最大工作电压大于电路中的最大直流或有效工作电压。

最大钳位电压：指施加规定的脉冲能量波形时压敏电阻两端的最大电压。它反映了压敏电阻吸收瞬态过电压的能力。

漏电流：指在正常工作条件下流过压敏电阻的电流。在大多数情况下，漏电流很小，可以忽略不计。但在一些高阻抗电路中，漏电流可能会影响测量精度，因此需要考虑其影响。

结电容：指压敏电阻内部的电容效应。对于信号传输线路，应考虑压敏电阻的结电容对信号传输质量的影响。

额定功率：指压敏电阻在规定的环境条件下能够连续承受的最大功率。在选择压敏电阻时，应确保其额定功率大于电路中的峰值功率。

能量耐量：指施加规定的脉冲能量波形时，压敏电阻吸收的最大能量值。它是表示压敏电阻承受瞬态过电压能力的参数。

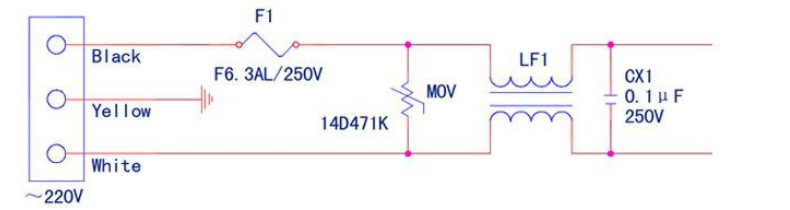

压敏电阻电路图来画一下压敏电阻电路，它是在保险管之后，并联于L和N之间。压敏电阻属于特殊用途电阻，它是在普通电阻电路符号的基础上，加一斜杠一直线，MOV。

压敏电阻电路图

压敏电阻的用途主要包括以下几个方面：

过电压保护：压敏电阻可以吸收电路中的过电压，如雷击、开关电源的瞬态脉冲等，以保护电路中的敏感器件不受损坏。

抑制浪涌电流：在电源启动或短路等异常情况下，电路中会产生很大的浪涌电流，压敏电阻可以有效地抑制这些浪涌电流，防止电流过大对电路中的元件造成损坏。

防静电：压敏电阻具有较好的防静电能力，可以在一定程度上防止静电对电子元件的损坏。

消噪：在音频电路中，压敏电阻可以吸收噪声，使输出信号更加纯净。

限幅：在信号传输过程中，压敏电阻可以作为信号的限幅器，限制信号的幅度，防止信号过大导致失真。
