小型晶闸管与电极图 整流栅有什么作用

晶闸管的符号

被称作晶闸管的半导体元件有很多种类，其中最基本的元件是SCR。

SCR是可控硅整流器的缩写，表示硅控制整流元件的意思，即带有整流栅的整流元件。一般所说的晶闸管都是指SCR这种元件。

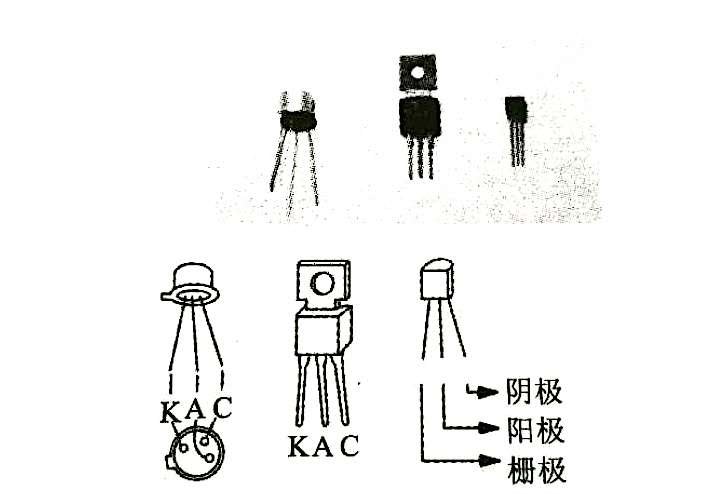

图为小型晶闸管与电极示意图。

图中是它的符号，它比二极管的2个引脚多出1个引脚。同为整流元件，所以它们的符号很相似。多出的这个引脚被称作整流栅(电极)，它与二极管的不同就在于它可以根据加在这个整流栅上的信号来控制阴极、阳极之间的导通时机。

那整流栅有什么作用呢？

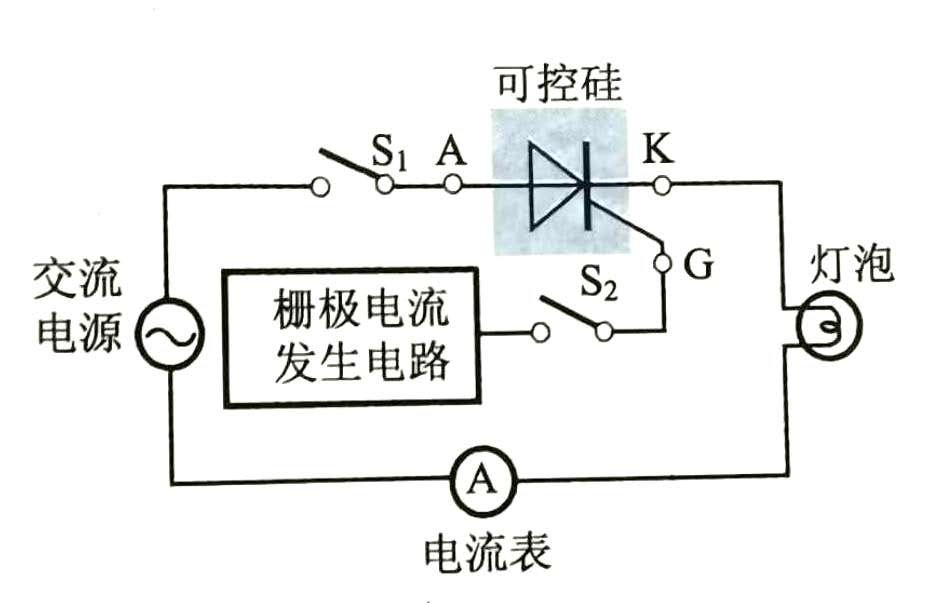

图是使用可控硅对灯泡进行调光的电路。让我们分析一下整流栅的作用。

现在合上开关S1，但此时灯泡既不亮，电流表的指针也不偏转。

接下来合上开关S2，通过整流栅电流发生电路给整流栅通上电流，则灯泡会发光，同时电流表的指针也发生偏转。

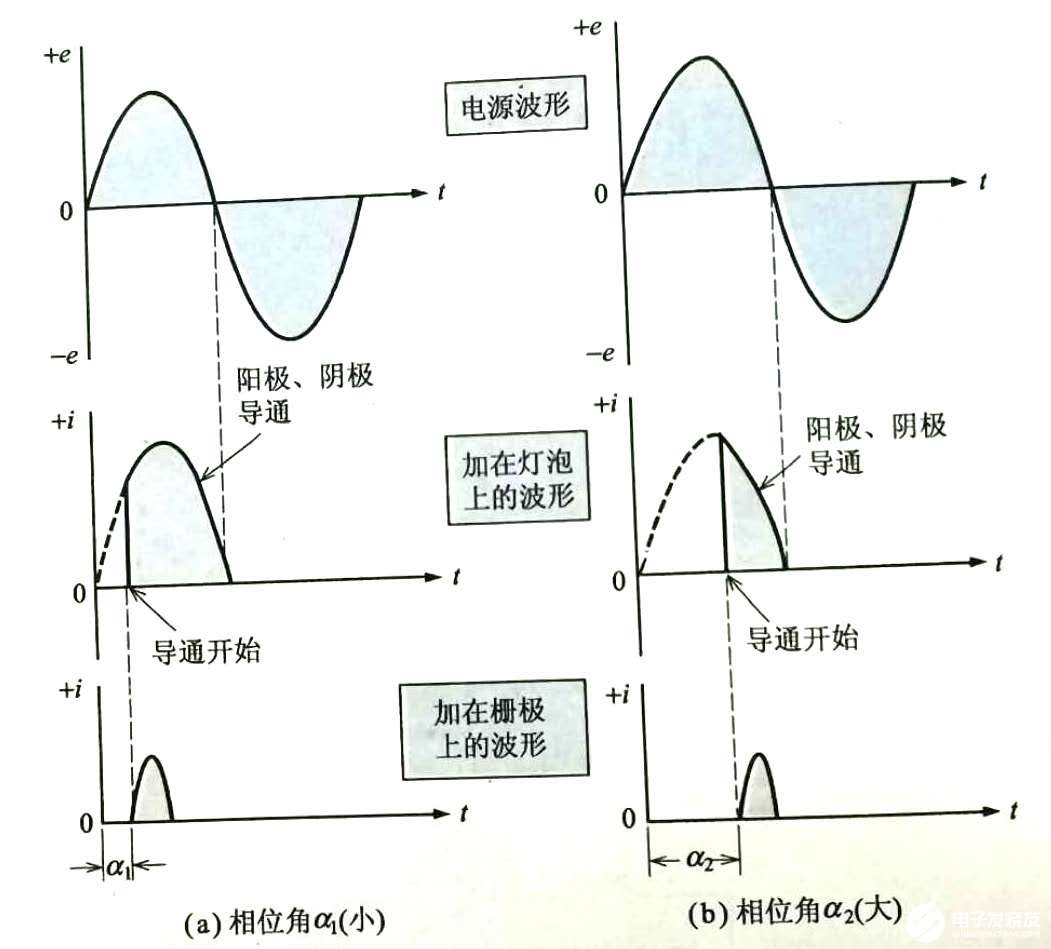

上述情形示于下图。通过整流栅上所施加电流的相位角度可以控制导通阴极和阳极的时机。

可控硅通过改变加在整流栅上的电流的相位角，即使是在电源电压、负载都是固定的条件下,也可以改变流过负载的电流的大小，即可以进行改变灯泡亮度的调光。

图(a)的相位角a1很小时，阴极、阳极之间的导通开始得较早，导通时间较长，流过灯泡的电流(平均电流)也较大，所以灯泡比较亮。

在图(b)中，导通时间很短，所以流过的电流也较小，灯泡的亮度就比前者暗。

那么，加在整流栅上的电流之相位角是如何变化的呢?让我们举一个发生整流栅电流的土隆(Toulon)电路的例子来说明。
