可控硅整流器什么时候开始导通？

可控硅整流器的导通电压一般由其器件参数决定，具体的可控硅导通电压取决于其型号、制造商以及应用需求。因此，在具体的应用中，应该根据实际情况选择相应的可控硅型号和规格，以满足电路要求。

以下是一些常见的导通电压范围：

1. 低压可控硅（Low Voltage Thyristor）：一般导通电压范围为1V至40V。

2. 中压可控硅（Medium Voltage Thyristor）：一般导通电压范围为40V至1000V。

3. 高压可控硅（High Voltage Thyristor）：一般导通电压范围为1000V以上，最高可达几千伏特。

晶闸管操作

SCR-符号

SCR 在正向偏置时开始导通。为此目的，阴极保持在负电压，阳极保持在正电压。当正向偏置电压施加到 SCR 时，结 J1 和 J3 变为正向偏置，而结 J2 变为反向偏置。当在栅极上施加正电压时，结 J2 变为正向偏置并且 SCR 开启。

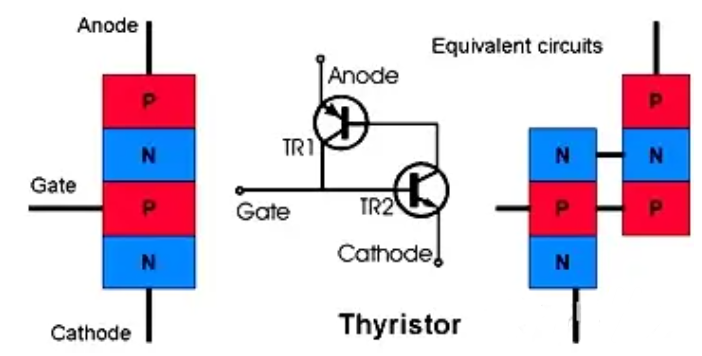

在操作中，晶闸管可被视为背靠背连接的 NPN 和 PNP 晶体管，在器件内形成正反馈回路。发射极连接晶闸管阴极的晶体管是NPN器件，而发射极连接晶闸管阳极的晶体管是PNP器件。栅极连接到 NPN 晶体管的基极。一个晶体管的输出被馈送到第二个晶体管的输入，第二个晶体管的输出又被反馈到第一个晶体管的输入。这意味着当电流开始流动时，它会迅速增加，直到两个晶体管都完全导通或饱和。

可控硅整流器常见故障及处理

可控硅整流器常见的故障包括：

1. 可控硅损坏：可控硅在工作过程中可能会受到过电流、过电压、过温等因素的影响而受损。可控硅损坏后可能无法导通或失去控制，导致整流器无法正常工作。

2. 触发电路故障：触发电路是用于触发可控硅导通的关键部分。触发电路故障可能导致可控硅无法正常触发，使整流器无法工作或无法实现预期的控制。

3. 整流器过热：整流器在长时间高负载工作或散热不良的情况下可能会过热。过热可能导致可控硅损坏或触发电路故障，影响整流器的正常运行。

4. 过电流保护触发：当可控硅所能承受的电流超过额定值时，过电流保护回路会触发并切断电源。此时整流器可能无法正常工作，需要排除过电流原因并修复相关问题。

处理可控硅整流器故障的方法包括：

1. 检查可控硅：检查可控硅是否损坏，可使用测试仪器进行测试并替换损坏的器件。

2. 检查触发电路：检查触发电路的连接和元件是否正常。修复或替换故障的元件。

3. 改善散热条件：检查整流器的散热系统，确保散热良好，可以通过增加散热器或风扇等方式改善散热条件。

4. 排查过电流问题：检查整流器输入电流是否超过额定值，查找引起过电流的原因并修复。
