晶体管的符号和放大作用

晶体管拥有被称为集电极、基极和发射极的电极,取其英文第一字母表示为集电极 —C（collector）、基极 —B（base）、发射极 —E（emitter）。晶体管的符号规定见图。

晶体管有PNP型与NPN型的区分，图示符号以发射极箭头的方向予以区别。记住箭头的前方是N可帮助记忆。箭头也表示电流的方向。

而使用晶体管的主要目的在于使它起到放大作用,将微小的信号(例如只能用耳机才可以听到的微弱电流变化)变换成强大的信号(可以使扬声器发声的大电流变化)。

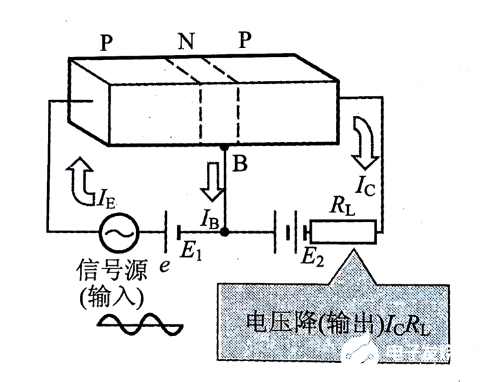

为此，如果不能把微小信号变化的状态原封不动地变换成强大信号的变化就会有问题。考虑这个问题时，细心的读者会发现前述的IE与IC的改变相同这一性质。具体地说，在电路中，将微小信号源(交流)夹在发射极与电池的田极之间，则电流IE的变化，直流与交流重叠在一一起而变化。此变化与微小信号源相比，除了电位大小不一样以外,波形没有丝毫改变。

因为IE的变化“忠实”地转变成IC的变化，只要在集电极端接上电阻RL，则IC流过RL.,此时只要电阻值较大，则可以作为强大的电压变化（输出）予以取出。

晶体管有3个端子，而要放大信号必须要有输入端子2个、输出端子2个,合计4个端子，所以必须共用1个端子。
