ADC0809是带有8位AD转换器、8路模拟开关以及微处理机兼容的控制逻辑的CMOS组件。

ADC0809的特点

①逐次逼近式8位A/D转换芯片;

②片内有8路模拟开关,可同时连接8路模拟量;

③单极性,量程为0-5V;

④典型的转换速度100us;

⑤片内有三态输出缓冲器,可直接与CPU总线连接;

⑥有较高的性能价格比,适用于对精度和采样速度要求不高的场合或一般的工业控制领域。

ADC0809的逻辑结构

它是逐次逼近式AD转换器,是目前应用比较广泛的AD转换芯片之一,主要适用于对精度和采样速率要求不高的场合或一般的工业控制领域,可以和单片机直接相连。它具有8个通道的模拟量输入线,可在程序控制下对任意通道进行AD转换得到8位二进制数字量。

ADC0809的工作过程是:首先输入3位地址,并使ALE=1,将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START上升沿将逐次逼近寄存器复位。下降沿启动A/D转换,之后EOC输出信号变低,指示转换正在进行。直到A/D转换完成,EOC变为高电平,指示A/D转换结束,结果数据已存入锁存器,这个信号可用作中断申请。当OE输入高电平时,输出三态门打开,转换结果的数字量输出到数据总线上。

ADC0809引脚说明

ADC0809芯片有28条引脚,采用双列直插式封装,如图所示。

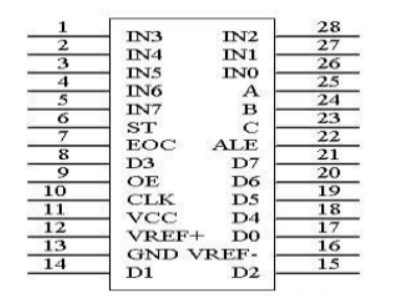

图ADC0809(直插)引脚说明

ADC0809是CMOS单片型逐次逼近式A/D转换器,内部结构如图所示,它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型A/D转换器、逐次逼近寄存器、逻辑控制和定时电路组成。

adc0809和adc0832的区别

ADC0809和ADC0832是两种常见的8位模数转换器(ADC),它们之间的区别如下:

1. 分辨率:ADC0809是8位ADC,表示它可以将模拟信号转换为8位的数字信号。而ADC0832是12位ADC,可以将模拟信号转换为12位的数字信号。因此,ADC0832具有更高的分辨率,可以提供更精确的转换结果。

2. 采样率:ADC0809和ADC0832的最大采样速率也存在一定的差异。ADC0809的最大采样速率为10kHz,而ADC0832的最大采样速率为100kHz。因此,ADC0832具有更高的采样速率,可以更快地进行模拟到数字的转换。

3. 输入通道:ADC0809和ADC0832在输入通道数量上也有所不同。ADC0809具有8个单端输入通道,可以同时转换8个单端模拟信号。而ADC0832具有一个多路复用(MUX)输入,可以连接多个不同的模拟信号源进行转换。

ADC0809和ADC0832的电气特性、输入电压范围、供电电压等也可能略有不同。
