高压放大器输出接法及其注意事项

高压放大器应用场景非常广泛，非常适用于半导体高压驱动、TFT产业高压驱动、各种高压工程等应用；也很适用当作音频信号产生器或函数波形产生器的波形放大使用。使用场景广泛，放大器的输出接法也多种，对于不同的放大器也有对应的输出接法及注意事项，本期就为此介绍说明：

高压放大器有三种输出接法：差分输出、单端输出（可接地）、单端输出（不可接地）

1、差分输出：

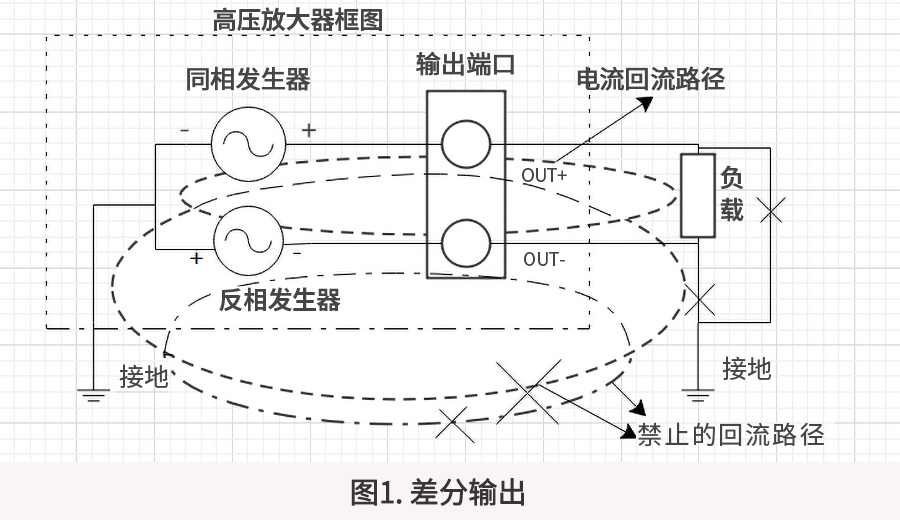

差分输出接法如图1所示。以PINTECH品致高压放大器HA-1600为例，同相发生器负输出端与反相发生器正输出端相连接且接地，同相发生器与反相发生器另一输出端接入负载。电流回流路径：从同相发生器经过负载到反相发生器，最终返回同相发生器，构成一个完整的闭合回路。若接入反相信号的负载一端接地，电流直接通过接地端流回同相发生器，不经过反相发生器，这将不构成差分输出，会导致所需差分信号的负载不能正常工作，同时反相发生器短路，会损坏电路；若接入同相信号的负载一端接地，同相发生器会发生短路，导致高压放大器损坏。

示波器测量高压放大器输出值时，使用Cable线将Monitor 端口与示波器BNC接口连接，示波器显示的振幅 x 200倍就是HA-1600的OUTPUT实况输出，而单端输出（可接地）与单端输出（不可接地）连接示波器时同理。

注意：示波器不能直接接入放大器输出端口，应使用差分探头，除了保护示波器外还可以更精确测量输出信号；高压放大器输出端口接入负载，需先确保负载输入阻抗与高压放大器输出阻抗相匹配，这可以保护高压放大器及防止信号损耗失真等。

2、单端输出（可接地）：

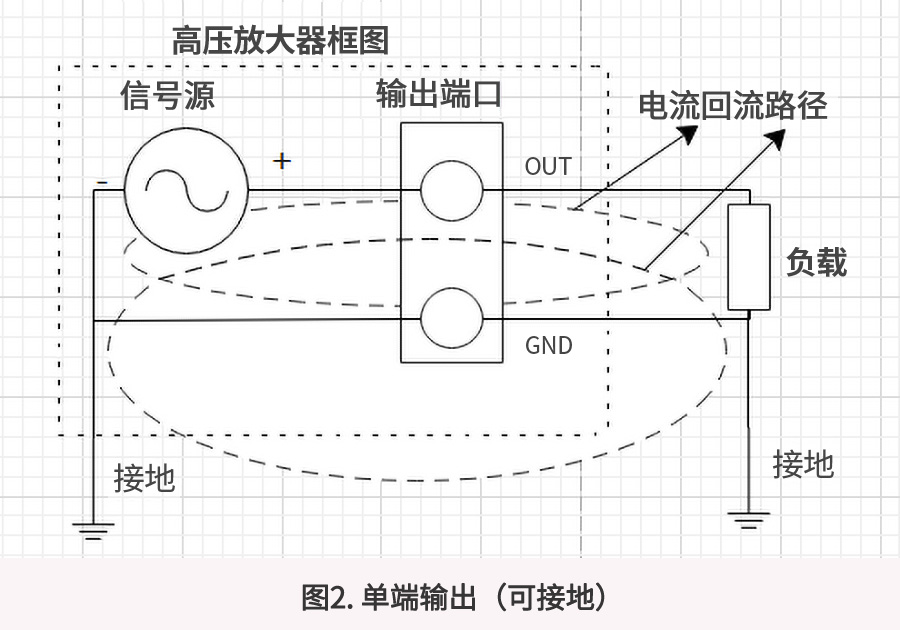

如图2所示，信号源正输出端与负载一端连接，且共地，负输出端接入负载的另一输入端。电流回流路径：从信号源经过负载返回信号源构成一个完整的闭合回路。在高压放大器的单端输出（可接地）接法中，输出信号的一个端口与地相连，以地为参考信号，另一个端口输出信号。

以PINTECH品致高压放大器HA-820为例，放大器输出端接入负载，负载可接入地线。

使用示波器测量负载时，使用高压无源探头衰减变化传输信号。

3、单端输出（不可接地）：

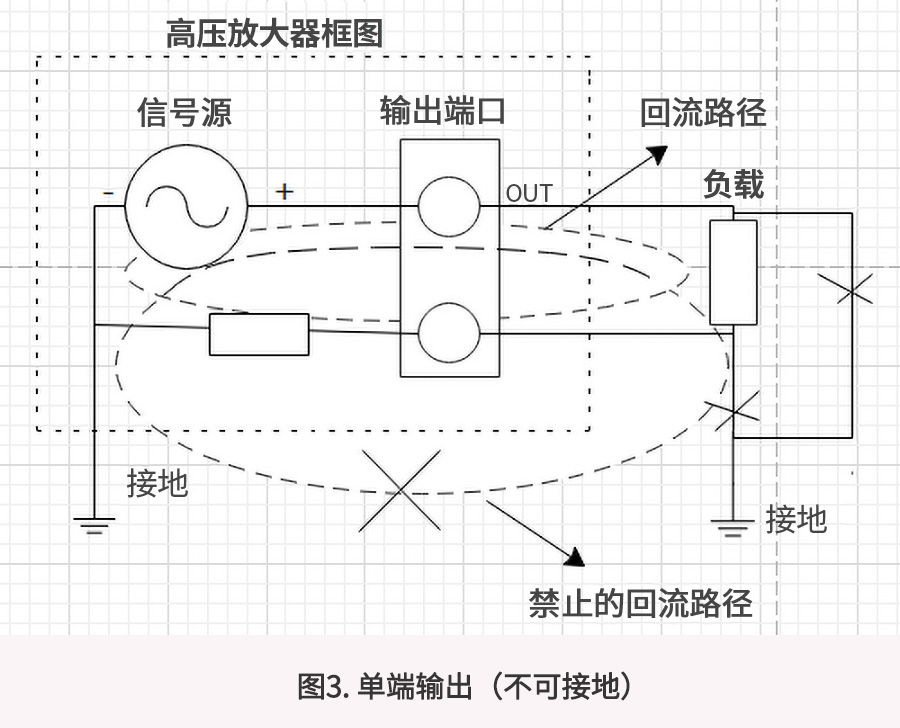

如图3所示，信号源负输出端接地，输出端口经过电阻接地，信号源正输出端接入负载另一输入端。电流回流路径：从信号源经过负载、电阻，再返回信号源，构成一个完整的闭合回路。若负载接地，电流不经过电阻直接流向接地端到达信号源，这将会使高压放大器损失部分功能，则高压放大器与负载的连接回路及负载不能接地。使用示波器测量负载设备时，禁止使用直连式或无源探头。

以PINTECH品致高压放大器HA-205为例，这种输出方式在高压放大器电路中起内部检测作用。

注意连接前检测负载电路的阻抗大小，且确保电路不能接地，阻抗太小会损坏高压放大器。
