IGBT中的若干PN结—PNP结构（2）

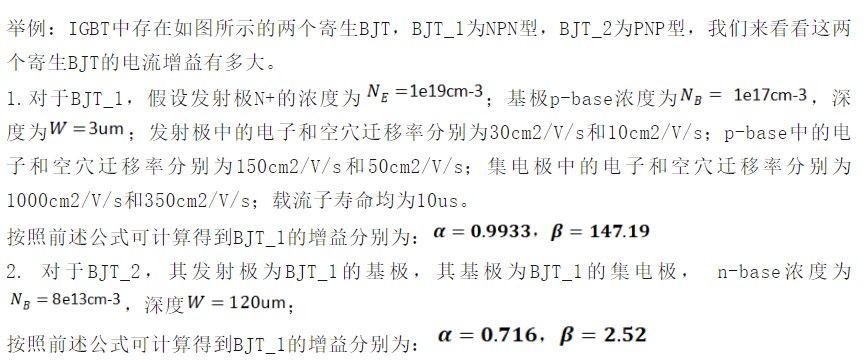

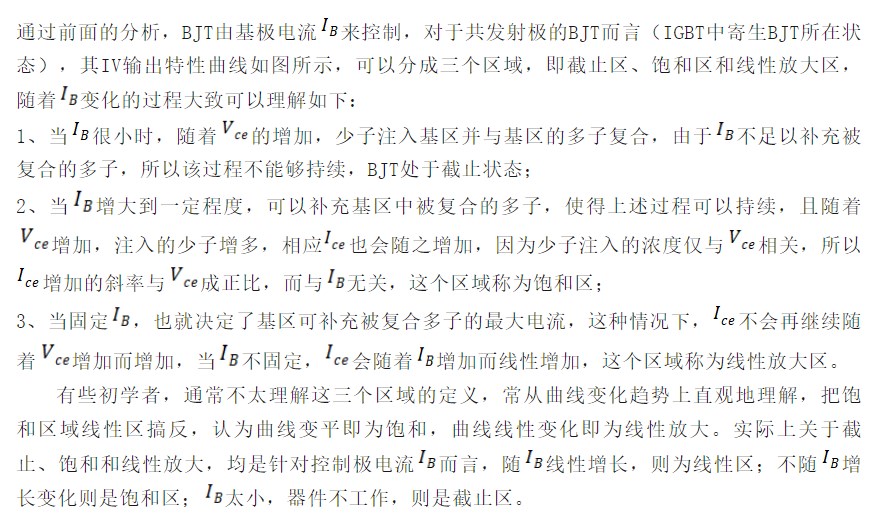

举例：IGBT中存在如图所示的两个寄生BJT，BJT_1为NPN型，BJT_2为PNP型，我们来看看这两个寄生BJT的电流增益有多大。

由此可以看出，BJT_1比BJT_2的增益要大得多，所以在IGBT设计中一定要尽力抑制寄生晶体管BJT_1的工作，一旦BJT_1进入工作状态，那么电流会被迅速放大，导致器件失控，最终因过流、过热而损坏，即latch-up效应（下一节讨论），所以IGBT设计中一定要将BJT_1的基极和发射极短路，使其不能工作。
