简单分析MINI-LVDS 技术

时间:2023-11-29 12:27

人气:

作者:admin

导读:MINI-LVDS 技术是在低压差分信号传输技术的基础上开发的,进一步优化了用低压差分信号、采用发送时钟的双边沿高速差动传输数据的特点。除此之外,MINILVDS技术还可以根据显示器的分...

MINI-LVDS 技术是在低压差分信号传输技术的基础上开发的,进一步优化了用低压差分信号、采用发送时钟的双边沿高速差动传输数据的特点。除此之外,MINILVDS技术还可以根据显示器的分辨率分配数据通道的数量,减少数据的传输速率。这些优点提高了显示器的集成度,可以使显示器拥有更大的尺寸以及更窄的边界。

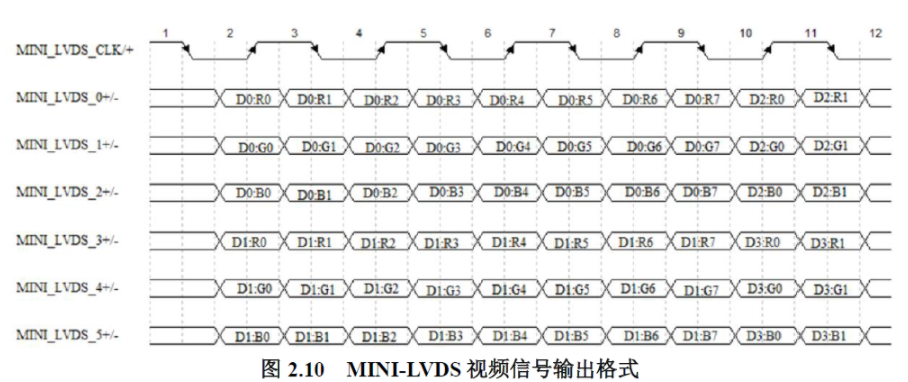

MINI-LVDS 技术是在低压差分信号技术的基础上发展的,可以根据显示屏幕的分辨率分配数据通道的数量,如图2.10 所示,若以6 通道的MINI-LVDS 视频信号输出格式为例,采用发送时钟的双边沿传输数据,在4 个时钟周期内,数据通道0-2 传输第1 个像素点的数据,数据通道3-5 传输第2 个像素点的数据,在4 个时钟周期内,通过MINI-LVDS 接口发送2 个像素点的数据共48 位,相较于LVDS 技术,通过MINI-LVDS 技术传输数据的码速率更高。


Mini-LVDS的压降,对比于CMOS的5V以及TTL的3V,可以降低至0.3V左右。一方面,Mini-LVDS不再像TTL等进行单端传输,而是利用信号上升沿和下降沿的双向传输模式,大大提升了信号的时钟频率并减小了信号的总线宽度;另一方面,通过降低信号幅度和传输线数量来降低EMI风险和功耗。此外,Mini-LVDS不需要进行特别编码,终端适配简单,同时具有高可靠性。
