IGBT中的MOS结构—阈值电压(上)

时间:2023-11-29 14:19

人气:

作者:admin

标签: MOS  IGBT  结构  中的    阈值

导读:MOS之所以能够以电压控制,并起到开关的作用,正是由于上述反型层的机制...

MOS之所以能够以电压控制,并起到开关的作用,正是由于上述反型层的机制,其中阈值电压图片是反型层的重要参数。图片是能带弯曲到临界反型的栅极所加电压值。对于图片的理解,首先需要了解有哪些物理量会导致能带弯曲。能带弯曲的本质是能级被电子占据的概率的改变。从器件结构上看,影响半导体能带弯曲的因素要么源自于栅极,要么源自于绝缘层,下面分开进行论述。

1.栅极与半导体材料之间的功函数差

上一节讨论反型层时,假设了多晶硅栅极的功函数与费米能级持平,实际情况并不如此。下面我们分两种情况来讨论,一是栅极直接采用金属Al,二是栅极采用N型重掺杂的多晶硅(因为多晶硅可承受高温,实际更常用)。(功函数为材料费米能级与真空自由电子能级的差值,这里不作详述)

1-1. 采用金属Al作为栅极

Al的功函数大约为, 图片本征硅的功函数大约为,图片假设图片,那么P型硅功函数大约为图片,N型硅功函数大约为, 图片

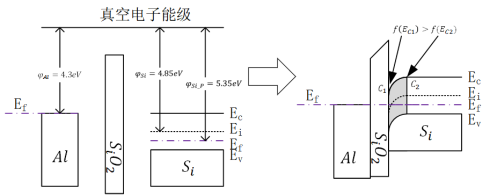

当金属Al、氧化硅和硅独立存在时,显然三种材料的费米能级不在同一个位置。但当三种材料合到一起成为一体,电子可以在能级之间传输,那么在热平衡状态下,费米能级一定平衡到同一高度,这会导致氧化硅和硅的能带弯曲。

因为Al的功函数最小,那么越靠近金属Al的位置,原来氧化硅和硅同一能级被电子占有的概率越高,即更加靠近费米能级,表现为能级向下弯曲。

反之,如果要将能带变平,就必须外加电压,克服金属Al和硅之间的功函数差,假设该电压为图片


即,若没有这个功函数差,那么阈值电压就要多施加1.05V。


1-2. 采用多晶硅(N型重掺杂)作为栅极

与上面关于金属Al作为栅极的分析有相似和不同。

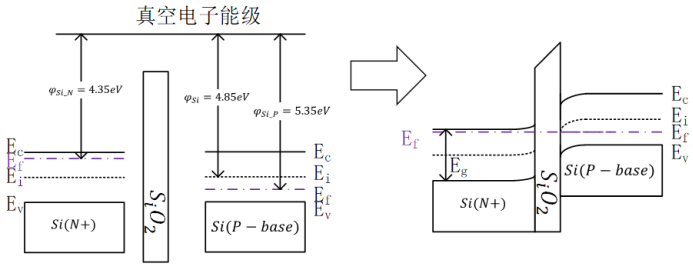

相似点是,若要让能带变平,首先需要外施加电压以克服N型重掺杂多晶硅之间的功函数差,参照PN结内建电势的计算(原理相同,回顾《IGBT中的若干PN结》),假设该电压为图片,那么,


其中,图片为P-base掺杂浓度, 图片为N型重掺杂多晶硅浓度。


不同点是,多晶硅是半导体,作为栅极必须还要克服电子激发并越过禁带宽度,使其成为良导体,硅的禁带宽度约为1.12eV。假设外加电压为图片,那么


假设Na=1e17cm3, Npoly=1e20cm-3,ni=1.45e10cm-3,那么计算可得
