没搞明白三极管是怎么回事？组成电路看不懂？

根据网友的实际反馈，大家对三极管以及其组成的电路会犯迷糊，根据这个反馈情况也说明了，三极管部分是学习电路的难点，也是重点。今天再给大家讲述一下三极管，把分析电路的核心给提取出来，喜欢的朋友可以收藏。

三极管的三种状态

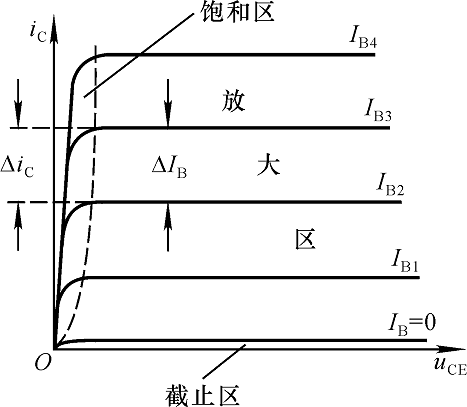

**无论哪一种电路，只要电路中有三极管，那么三极管在电路中的工作状态只有三种可能，那就是：**饱和、放大和截止。**这点在三极管的伏安特性曲线上也能看出来，在数字电路中三极管常常工作于饱和和截止两种状态，也就是常说的开关作用。

当三极管充当的开关打开时，此时工作于饱和状态；充当的开关断开时，工作于截止状态。在模拟电路中三极管常常工作于放大状态，用来放大信号。**PS：这么说不是很严谨，作为初学者为了便于理解可以简单这么认为。

三极管的正偏和反偏

可能有网友觉得三极管的三种工作状态自己也懂，但是一到电路中就是不知道该怎么去区分这三种状态，这也是很正常的一个现象，但是如果掌握住技巧，会对学习三极管起到锦上添花的作用，这里先给大家提到一个PN结的正偏反偏。

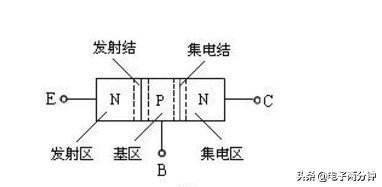

我们知道三极管的种类有两种，一种是NPN型一种是PNP型，无论是哪种三极管正偏和反偏都是相对于PN结说的，一说到PN结，大家可能会想到二极管。在二极管中给大家讲过：把P区与电源正极相连，N区与电源负极相连，那么二极管就会导通。其实这里的导通就是PN结正偏，这在三极管中也同样适用（也就是P区与电源正极相连，N区与电源负极相连，就是正偏**）。**

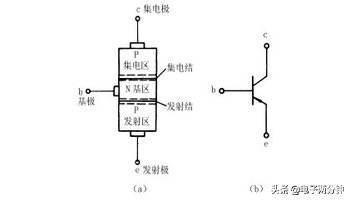

比如说PNP型三极管（之前一直举NPN型，这次以PNP型为例），如果集电极（C，连接P区）大于基极（B，连接N区）电压，那么集电结就是正偏**；反过来 如果集电极（C，连接P区）小于基极（B，连接N区）电压，那么集电结就是反偏 。

对于发射结也是这样，即 如果发射极（E，连接P区）大于基极（B，连接N区）电压，那么发射结就是正偏 ；反过来 如果发射极（E，连接P区）小于基极（B，连接N区）电压，那么发射结就是反偏 。**

三种工作状态区分

前面提到了三极管只有饱和、放大和截止这三种工作状态**，对于初学者首先应该学会区分这三种工作状态，这里我给大家总结了三句话，这三句话对NPN型三极管和PNP型三极管都适用。**

**发射结正偏，集电结反偏，三极管工作在放大状态；**发射结正偏，集电结正偏，三极管工作在饱和状态；发射结反偏，集电结反偏，三极管工作在截止状态。
