功率器件终端区设计的必要性、工作原理及注意

MOSFET、IGBT、二极管等功率器件中起通流和开关作用的均是功率器件的有源区，那为什么还要在周围设计一圈终端区浪费芯片的一部分面积呢，留给有源区通流它不香么？本文就来讲讲终端区设计的必要性、终端区的工作原理以及终端区设计时的注意事项。

一

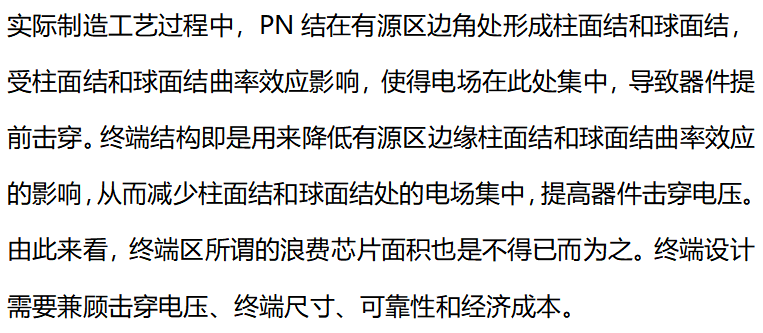

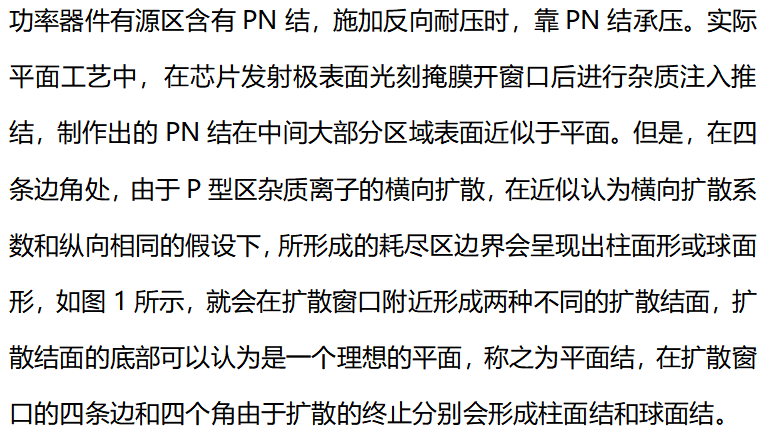

终端区设计的必要性

图1 PN结形貌示意图

图2 反向偏压下PN结载流子流向示意图

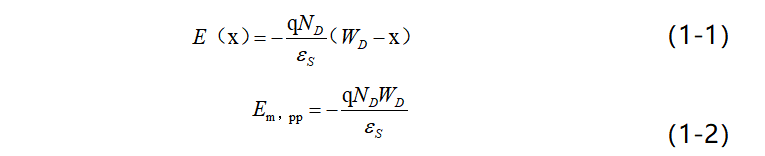

图3反向耐压时PN结电场示意图

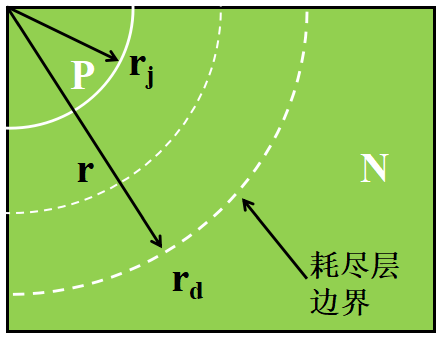

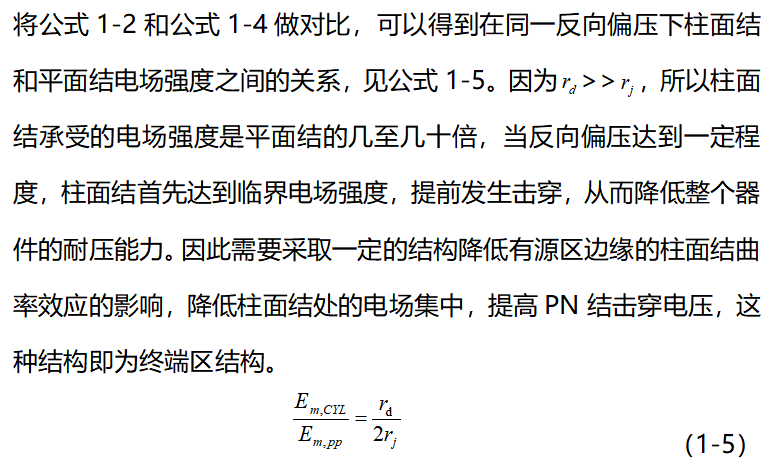

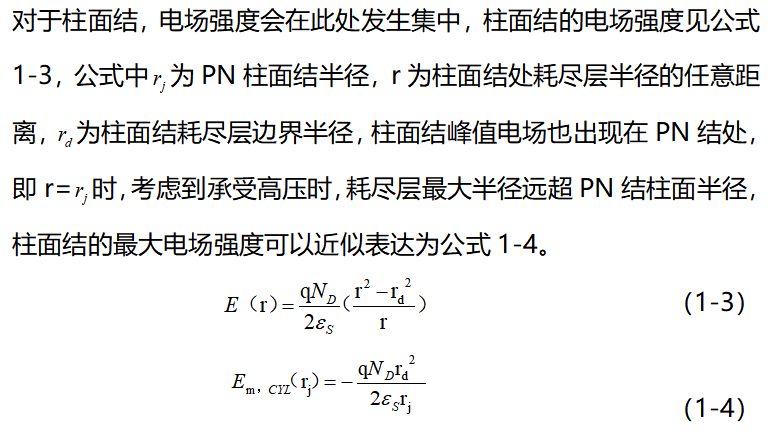

图4柱面结耗尽示意图

二

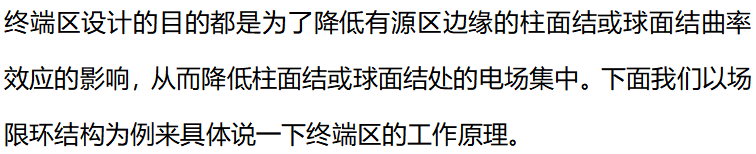

终端区工作原理

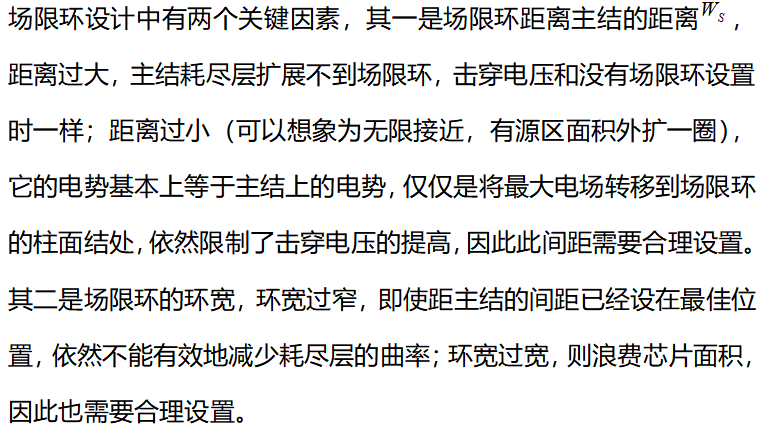

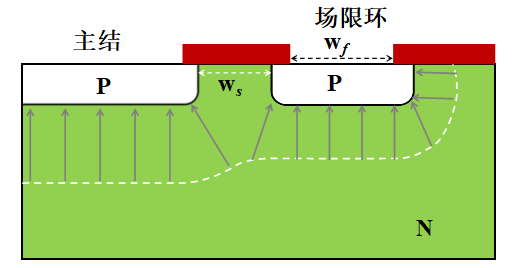

图5场限环结终端工作原理

三

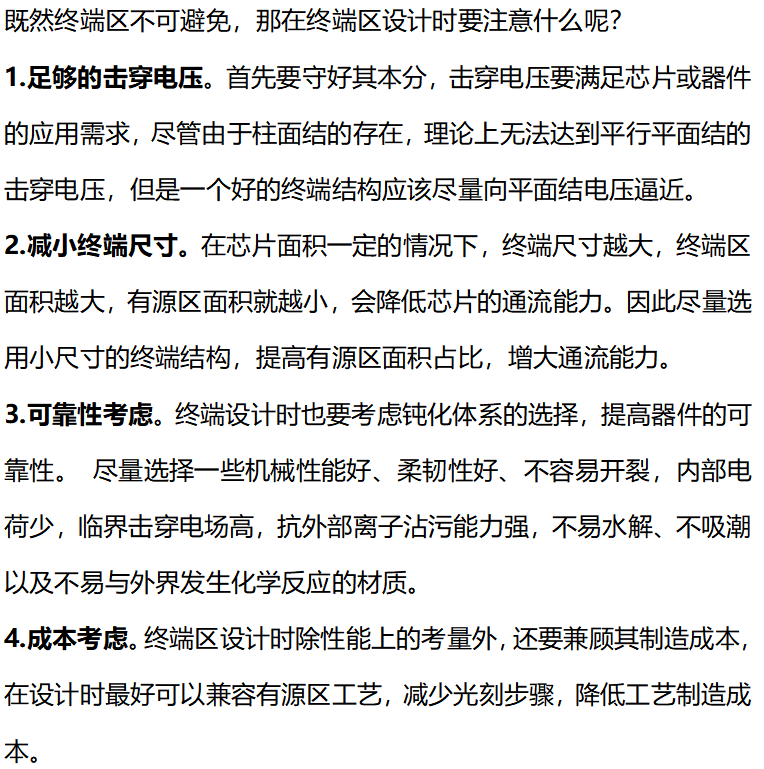

终端区设计注意事项

本文小结
