电力电子器件基础知识概述—电力二极管、晶闸

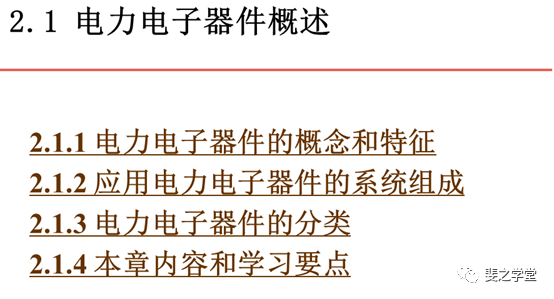

2.1 电力电子器件概述

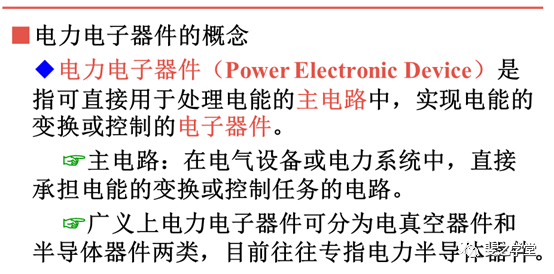

电力电子器件概述部分，主要掌握电力电子器件的概念和特征、应用电力电子器件的系统组成、电力电子器件的分类和本章内容和学习要点。

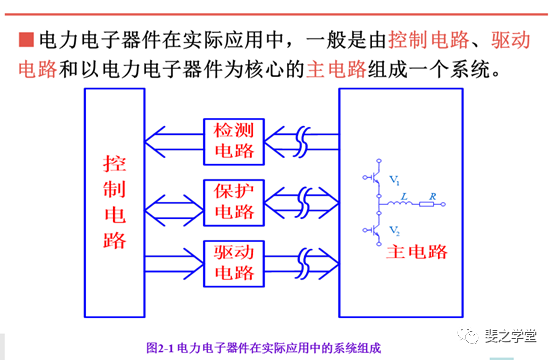

在电力电子技术应用上，要有系统观念。一个电力电子系统，由主电路、驱动电路、控制电路等组成。教材中四大变换电路虽然以讲解主电路为主，但必须基于系统观念，知道主电路运行，必须依赖于正确合理的控制电路。在认识主电路拓扑后，对电路施以卓有成效的控制手段，成了电力电子技术面临的主要课题。

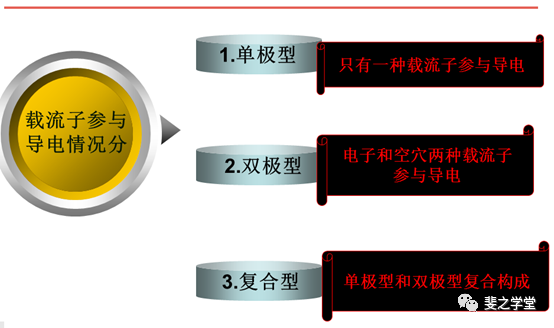

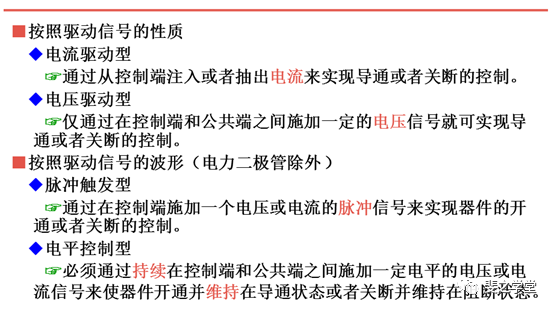

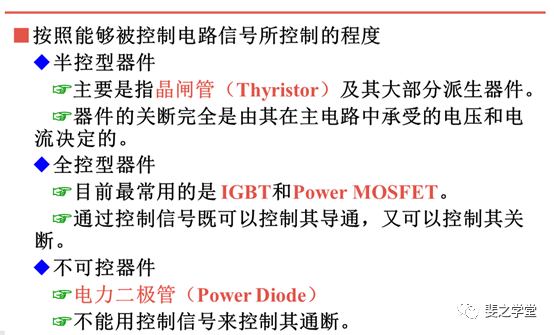

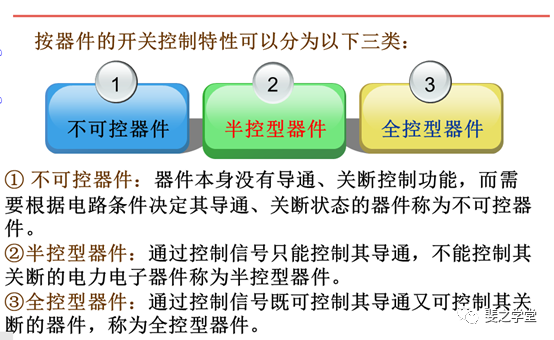

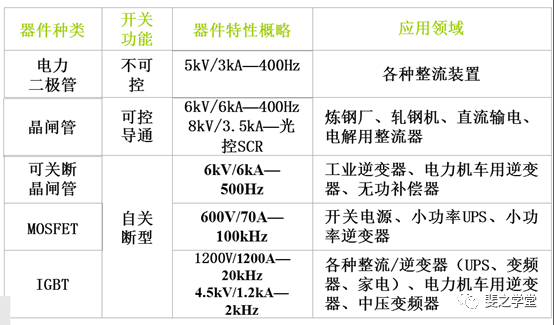

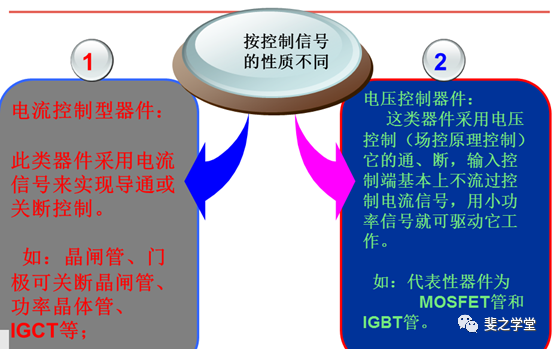

电力电子器件的分类方式很多，按照能够被控制电路信号所控制的程度，分为半控型器件、全控型器件和不可控器件；按照驱动信号的性质，可以分为电流驱动型和电压驱动型；按照载流子参与导电的情况，分为单极型、双极型和复合型三类。

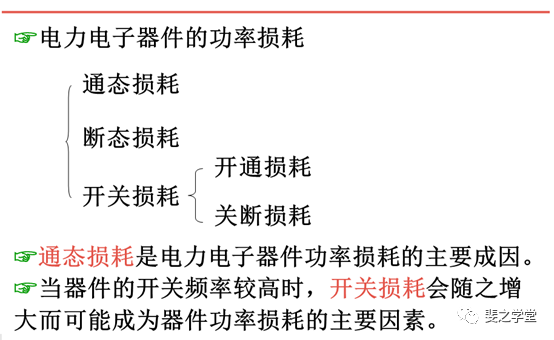

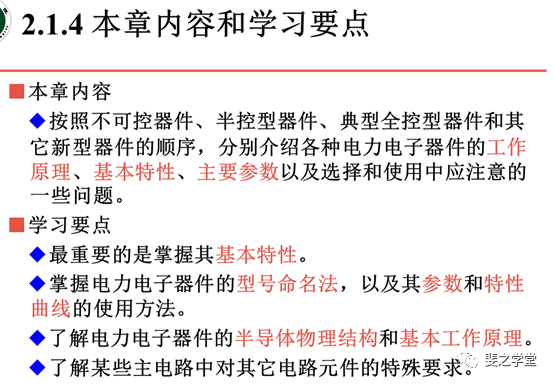

本章的内容比较琐碎，要正确把握不可控器件、半控型器件、典型全控型器件和其它新型器件的工作原理、基本特性、主要参数以及选择和使用中应注意的一些问题。静态特性和动态特性分析，掌握基本的分析方法，在器件的具体应用时，结合器件数据手册确定相关参数，并通过典型应用掌握使用方法。

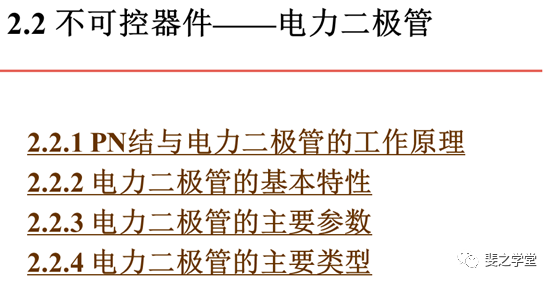

2.2 电力二极管

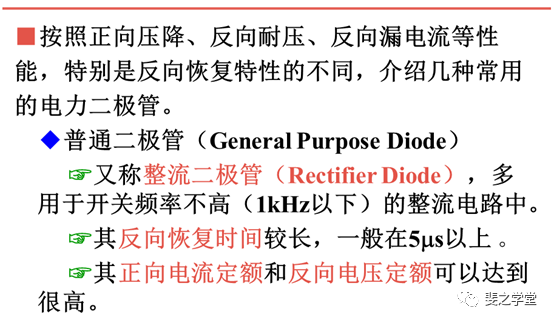

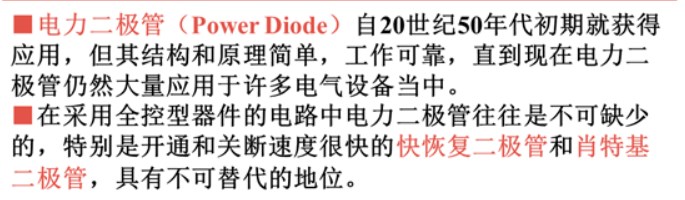

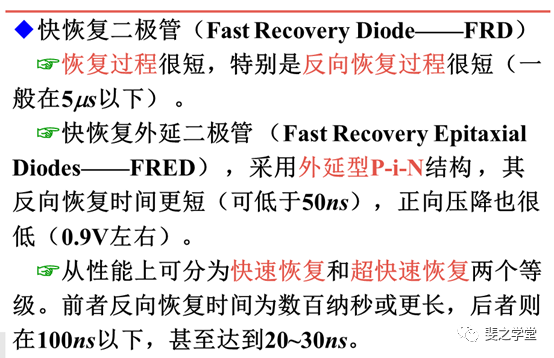

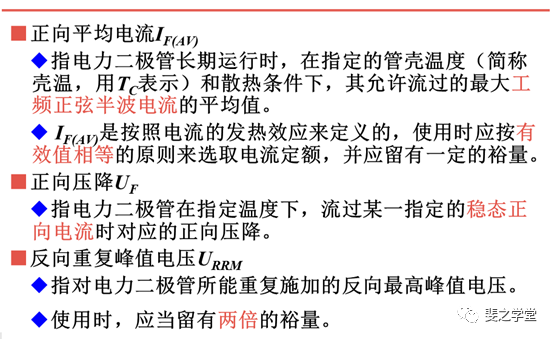

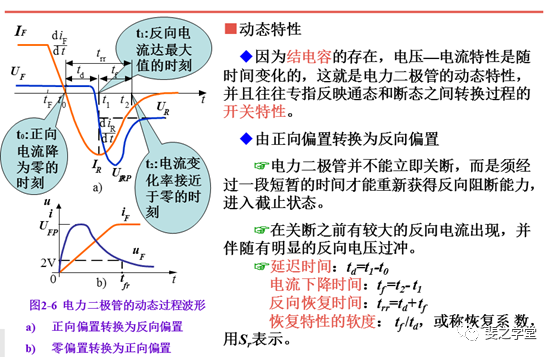

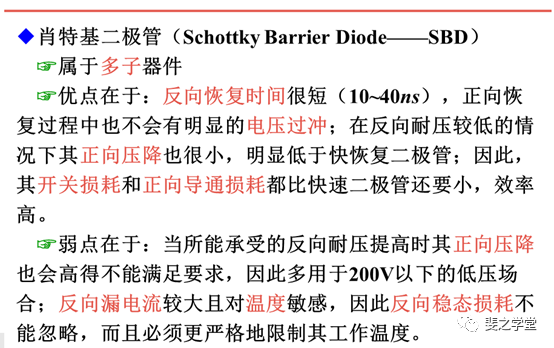

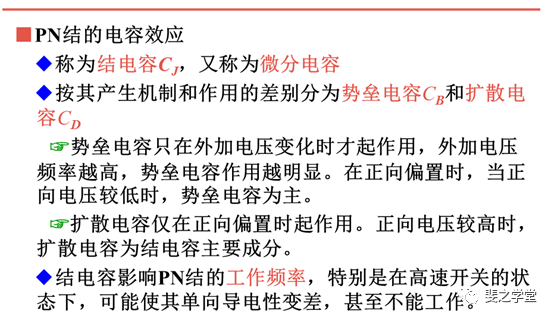

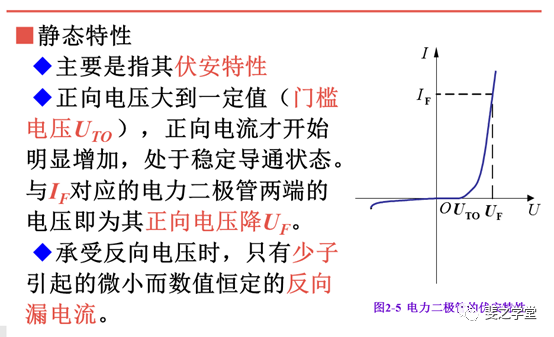

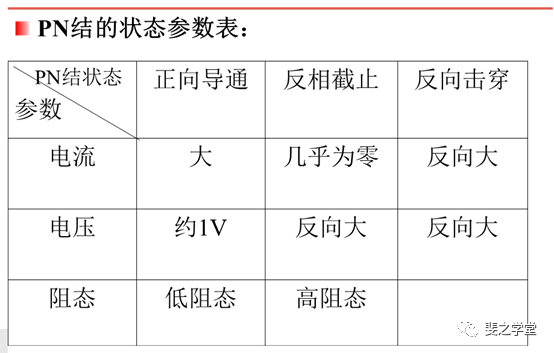

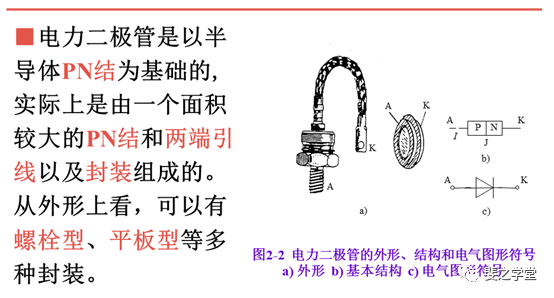

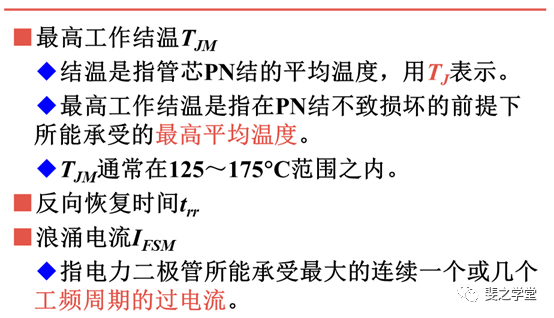

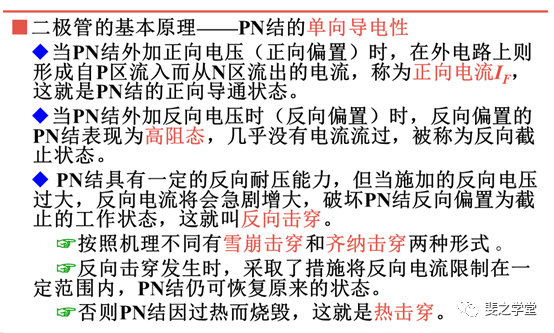

结合模拟电路中关于二极管的基础知识，触类旁通学习电力二极管。掌握PN结与电力二极管的工作原理、电力二极管的基本特性、电力二极管的主要参数、电力二极管的主要类型。

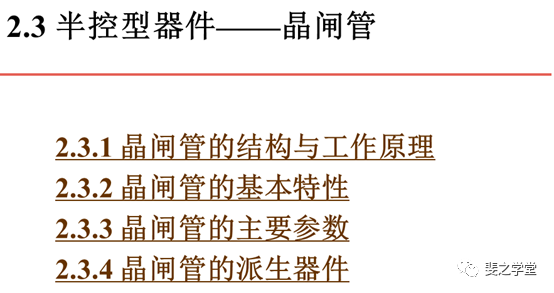

2.3 晶闸管

晶闸管在整流电路、有源逆变、电流型逆变电路、交流调压等后续电路中出现，在学习器件基础知识时，必须充分掌握晶闸管的结构与工作原理、晶闸管的基本特性、晶闸管的主要参数等，为后续学习打下良好基础。在诸如高压直流输电等高压大电流场合，晶闸管的应用舞台依然靓丽，对晶闸管知识的掌握，仍然十分必要。

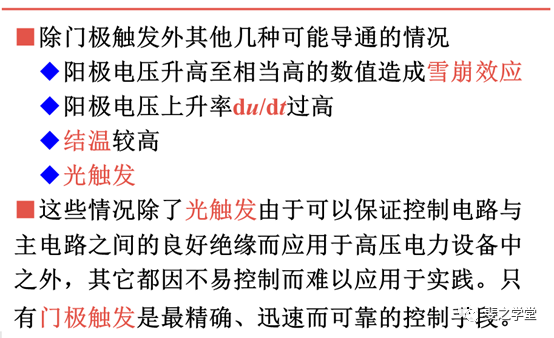

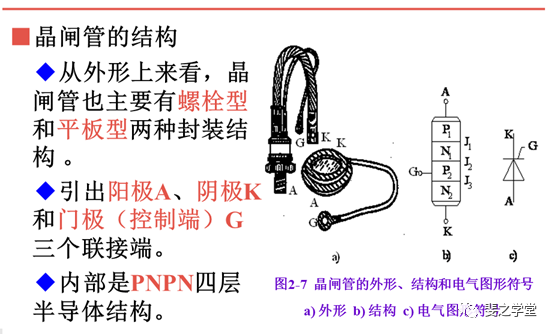

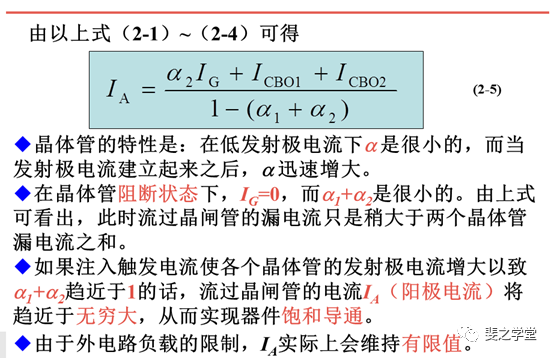

晶闸管的四层三结结构，需要牢固掌握，并在此基础上进行通断原理分析和特性分析。

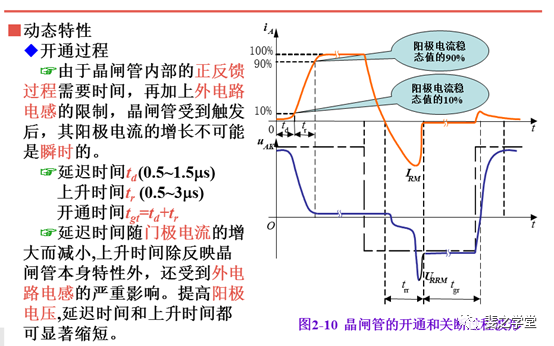

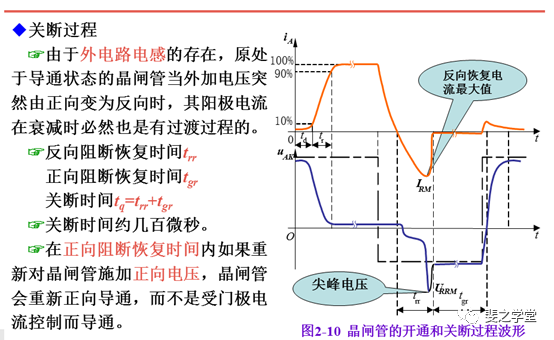

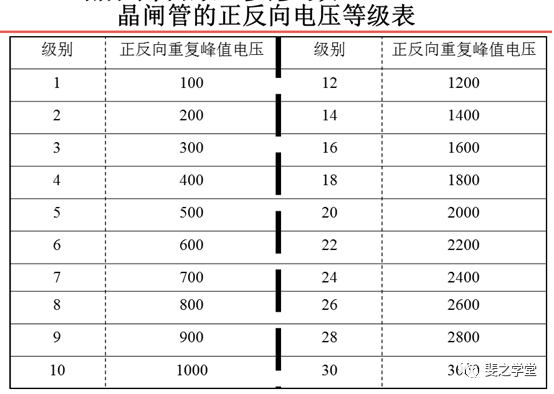

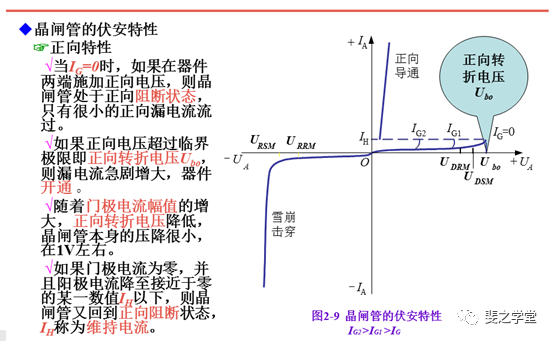

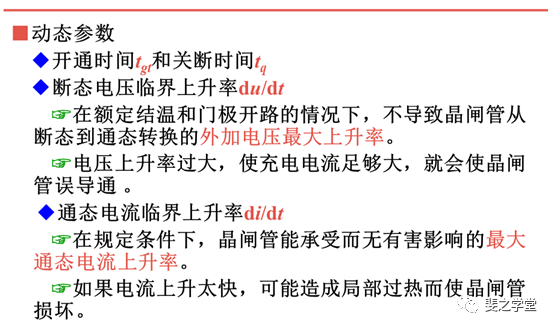

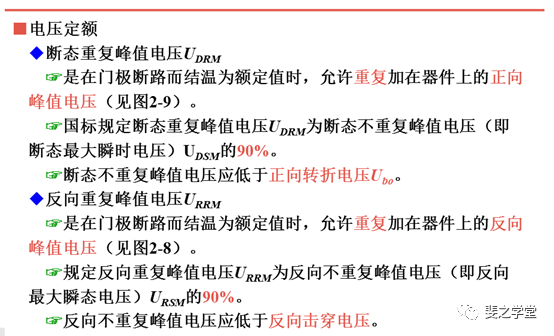

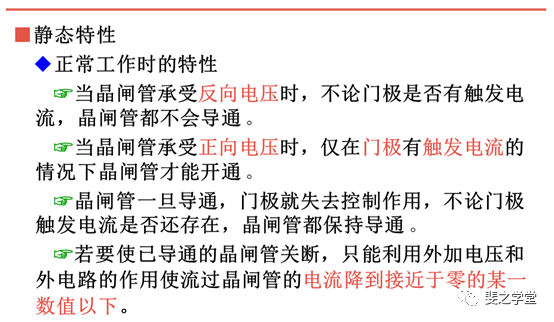

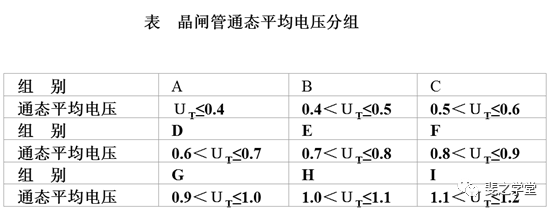

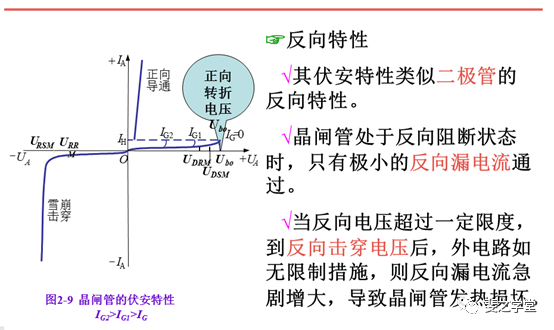

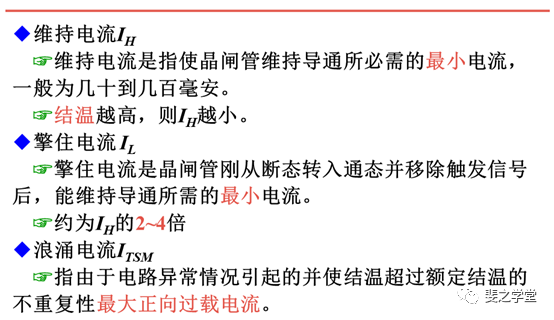

晶闸管的动静态特性和相关参数，必须在理解的基础上深入掌握，以确保后期电路分析和应用中参数设计及器件选型。

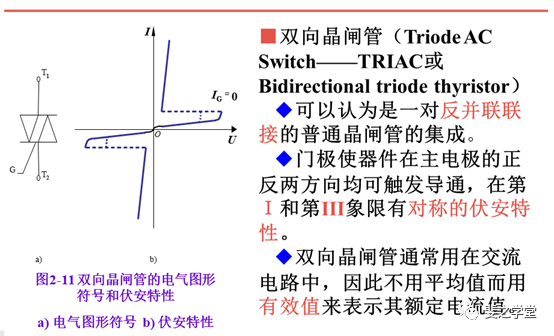

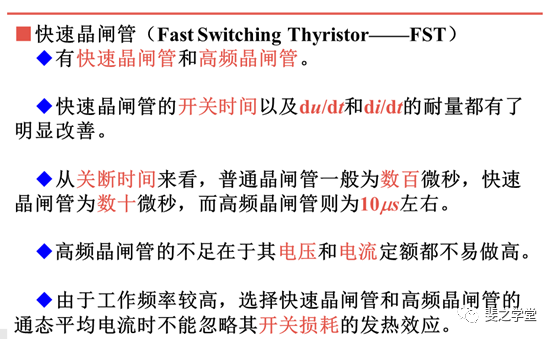

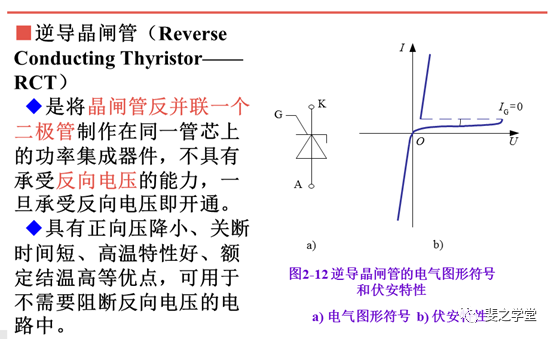

晶闸管的派生器件有快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等，掌握基本概念即可。
