RF信号链应用中，差分电路有哪些优点？

当提到通信系统时，比起单端电路，差分电路总是能提供更加优良的性能——它们具有更高的线性度、抗共模干扰信号性能等。今天我们就说说RF信号链应用中差分电路的4大优点

利用差分电路可以达到

比利用单端电路更高的信号幅度

在相同电源电压下，差分信号可提供两倍于单端信号的幅度，它还能提供更好的线性度和SNR性能。

图1. 差分输出振幅

差分电路对外部EMI和附近信号

的串扰具有很好的抗扰性

这是因为接收的有用信号电压加倍，噪声对紧密耦合走线的影响在理论上是相同的，它们彼此抵消。

差分信号产生的EMI往往也较低

这是因为信号电平的变化(dV/dt或dI/dt)产生相反的磁场，再次相互抵消。

差分信号可抑制偶数阶谐波

以下展示了连续波(CW)通过一个增益模块的示例。

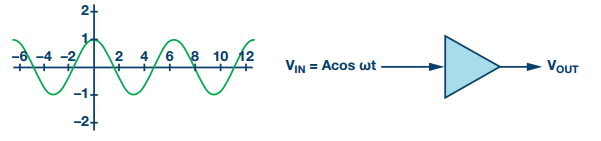

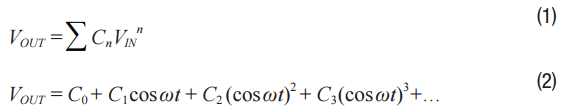

当使用一个单端放大器时，如图2所示，输出可表示为公式1和公式2。

图2. 单端放大器

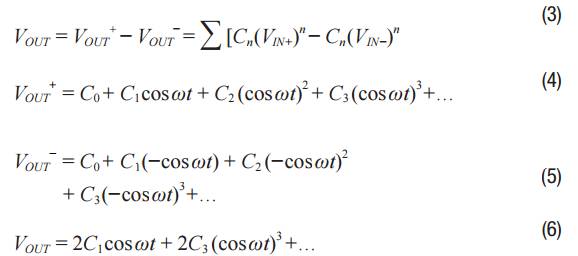

当使用一个差分放大器时，输入和输出如图3所示，表示为公式3、公式4、公式5和公式6。

图3. 差分放大器

理想情况下，输出没有任何偶数阶谐波，使得差分电路成为通信系统一个更好的选择。
