模拟IC设计原理图3：数字分频器的原理和电路原

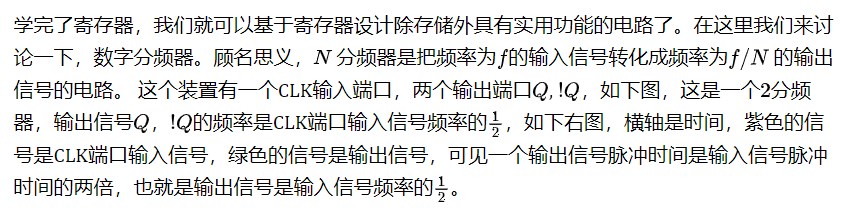

2分频器电路图，其中DFF1是D Flip Flop，即D触发器；右边是输入输出信号图

由于这篇文章有一定的技术含量，大家不一定能一口气全读完。因此先讨论本来写在结尾的闲谈。关于分频器，就我目前的接触主要是在时钟综合器、锁相环等时钟相关的模块中看到分频器，在FPGA等数字IC或者RFIC中也有用到分频器。

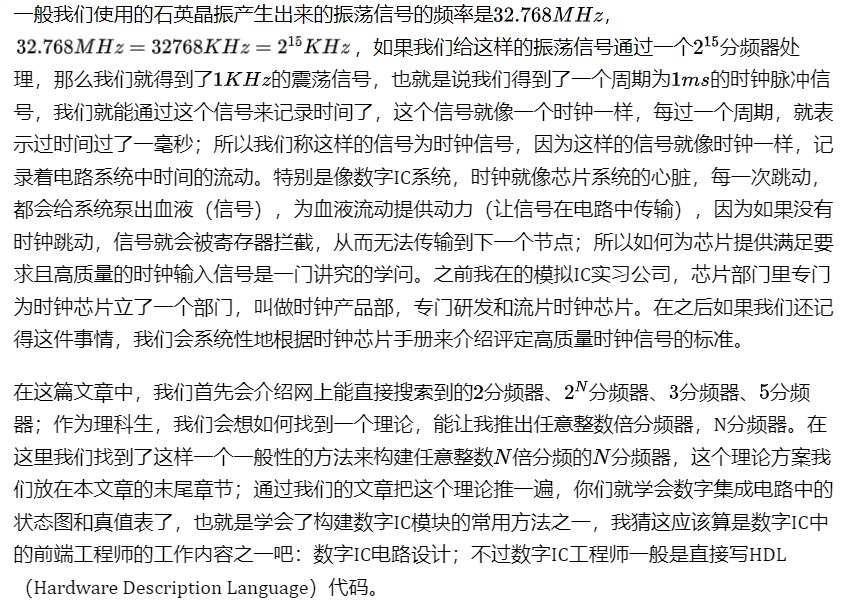

为了了解分频器的重要性，我们来看一个实例，石英晶振，通过这个例子，我们还能知道时钟信号为什么被称为时钟信号了。

石英晶振是一种基于压电效应的振荡器，压电也就是说施加在石英上的压力会转化成电压，电压会转化成对石英的压力。

通过这个特性，我们石英晶振接在一个反向放大电路后，石英晶振就会产生振荡信号（关于震荡信号的产生，我们会在之后的振荡器章节再进行系统地讨论）。

（专业人士可能会想了解分数分频器，不过分数分频器一般是通过FPGA来实现，它是通过Verilog代码综合出电路；在这里我们由于当前还没学会Verilog综合，因此没有实际可供参考的模拟分数分频器电路来做研究，因此没法通过模拟IC的方法直接搭建分数分频器。）

2分频器电路图，其中DFF1是D Flip Flop，即D触发器；右边是输入输出信号图

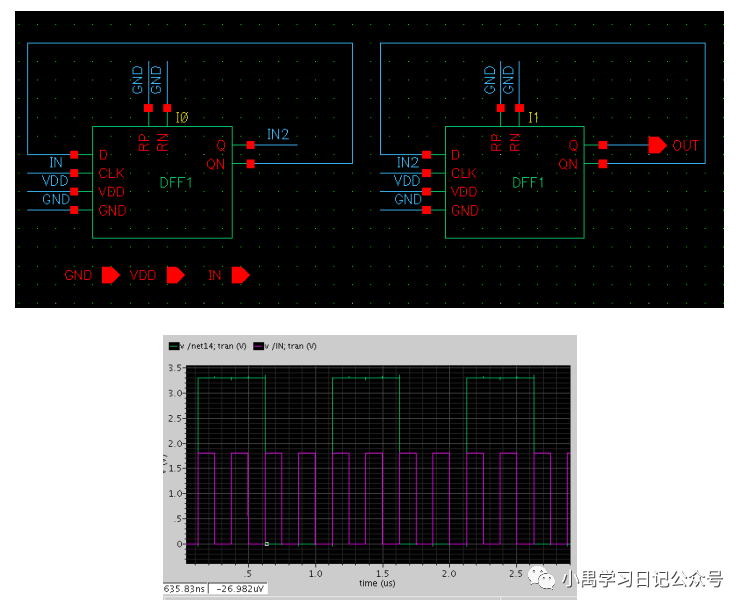

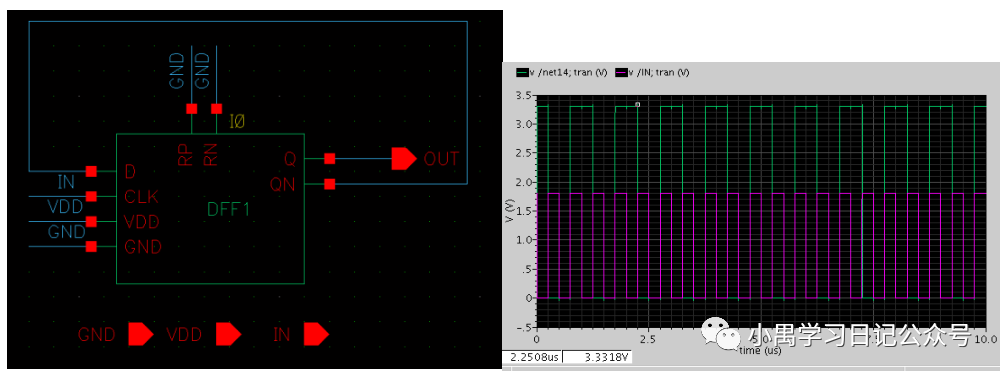

分频器的原理图与输入输出信号对比图

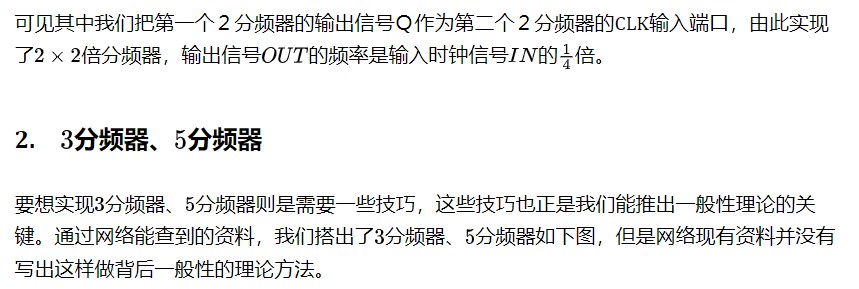

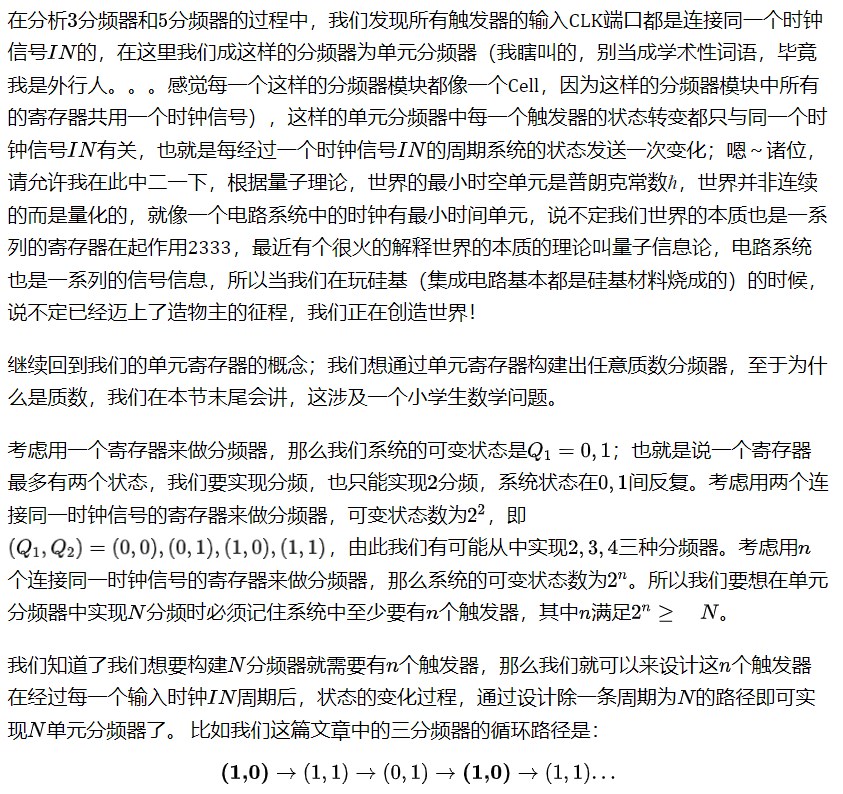

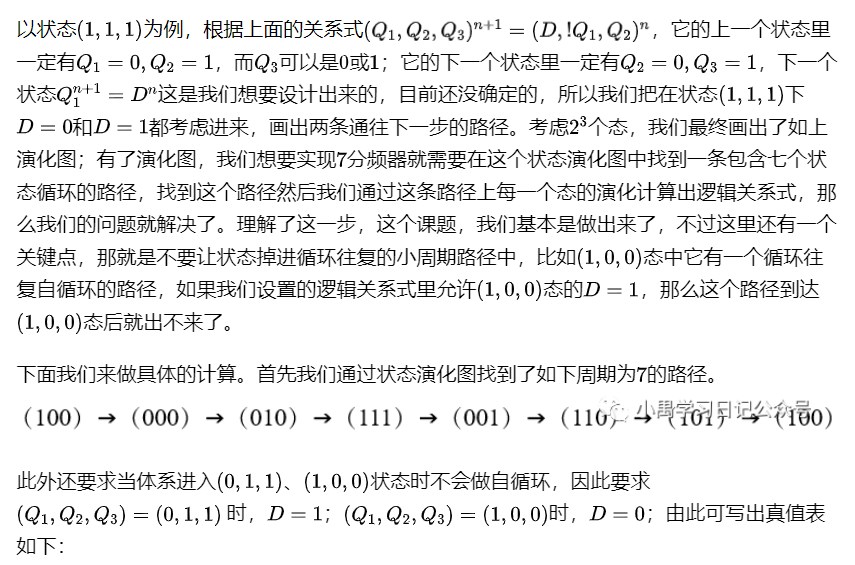

3. 任意整数N分频器的构建

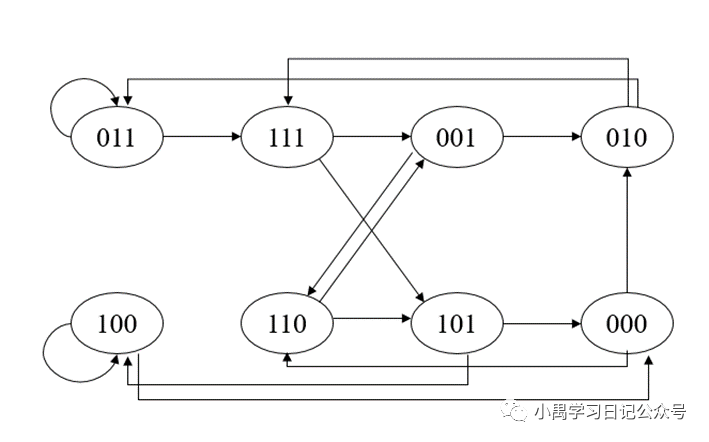

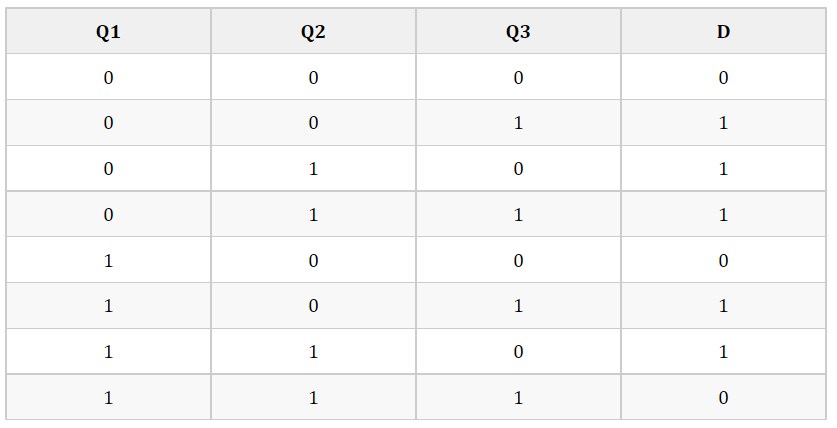

有了真值表，我们就能得到卡诺图如下：

进一步计算出逻辑关系式：

或者可以省去与符号写成：

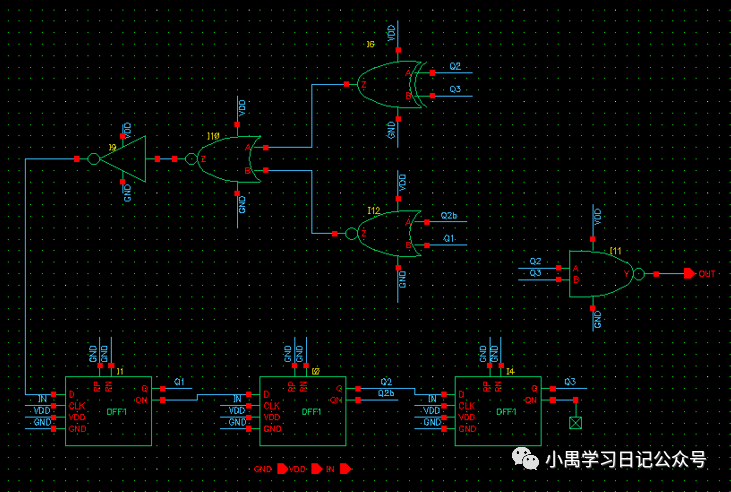

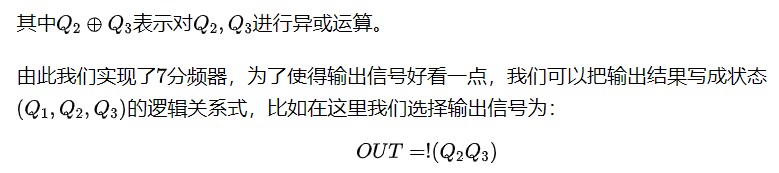

原理图如下：

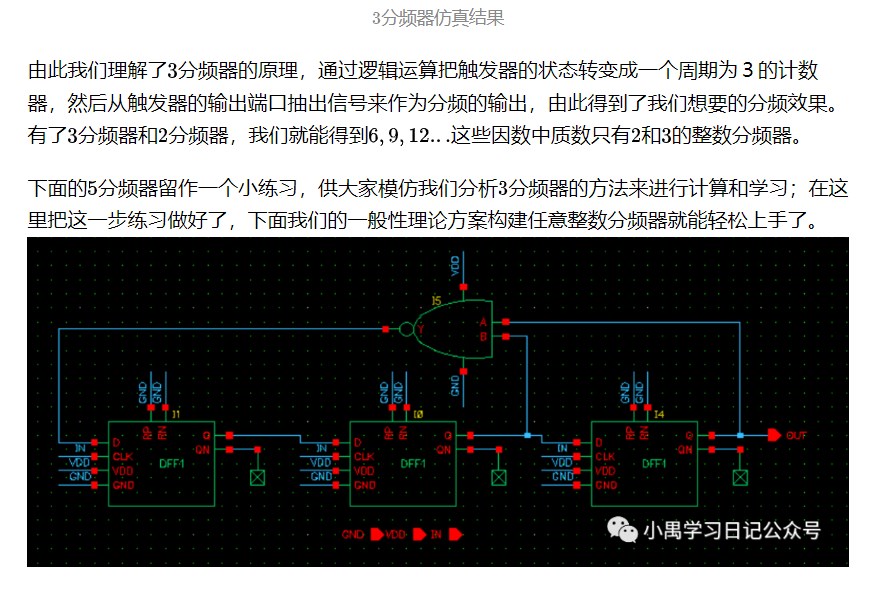

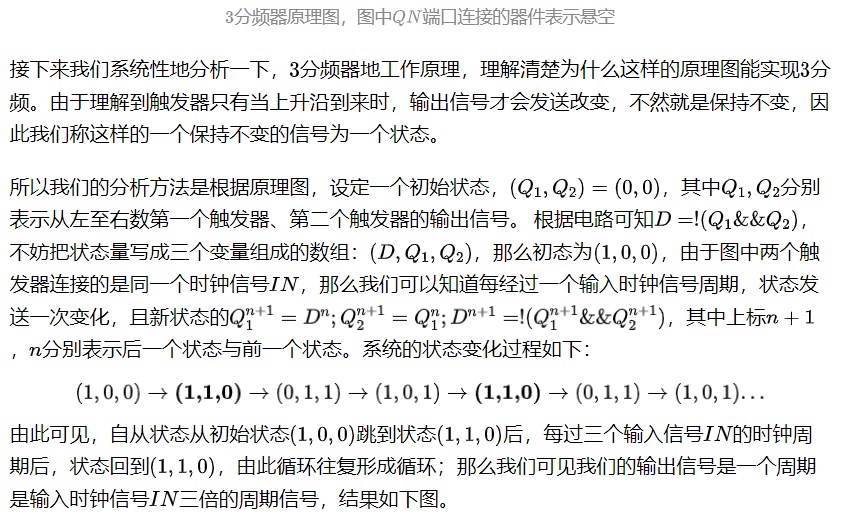

分频器原理图

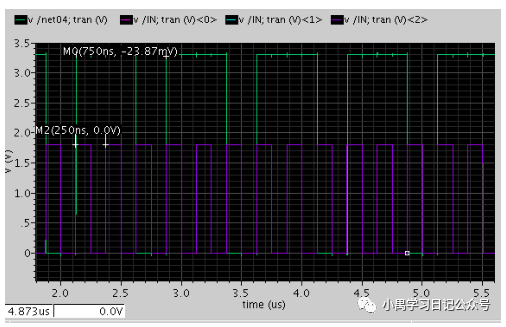

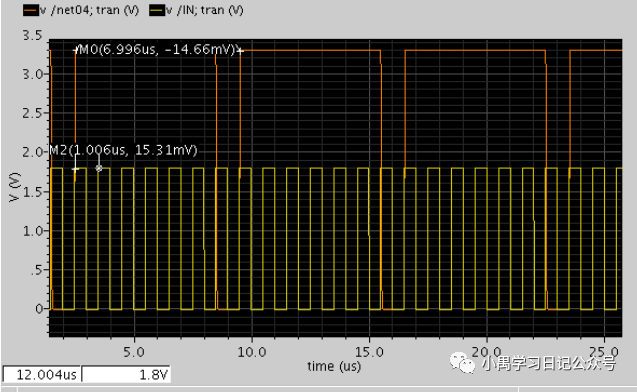

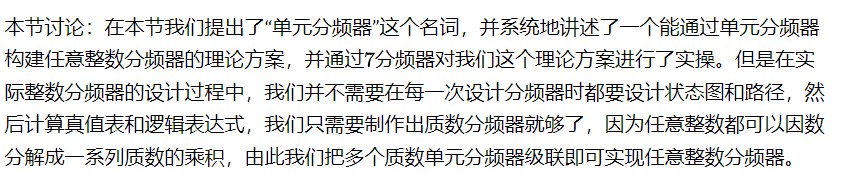

分频器仿真结果
