功率器件开关速度对传导、辐射产生的认识

1.辐射是一种磁耦合干扰

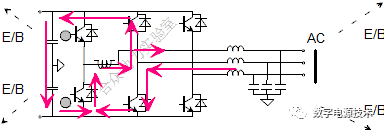

*高频变化的电流在电感上产生电磁能量收放，这种磁场是空间发散的，不受控集中时，会对空间别的线路产生d电-d磁-d电的干扰，应尽量做小线路中分布电感。

*而采约束磁力线的电感，相对会好点，对空间磁力发散相对少，也少了电磁辐射。

2.依上例，不产生电力安全的走线电感是不是可以任意存在？

*减少走线电感，减少电磁辐射，特别是具有高频高速变化电流的线路；

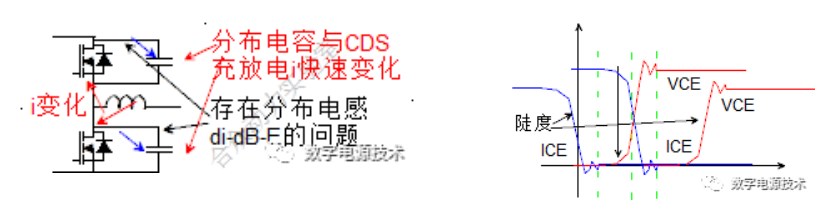

3.改变电源电路中的di/dt，有利于减少di/dt -> dB/dt，改善磁耦合；而电源电路中di/dt主要来原于功率开关过程，其开关速度会改变电路中各线路上的di/dt，包括有用的电感与无用的电感线路中的电流；

*改变开关速度就是改变了di/dt,du/dt(变化电压就是电容电荷的突变、也是电流突增减)

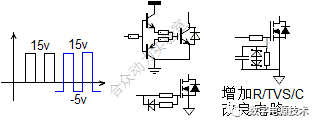

4.改变开关速度的方法

*开关用不同的电阻值开大R、关小R，在不影响效率（损耗)下，可以采用更慢的开关速度来改良这些问题(EMC、应力)；
