开关电源脉冲电路组成 开关电源快速脉冲测试原

开关电源脉冲电路是怎么组成的？

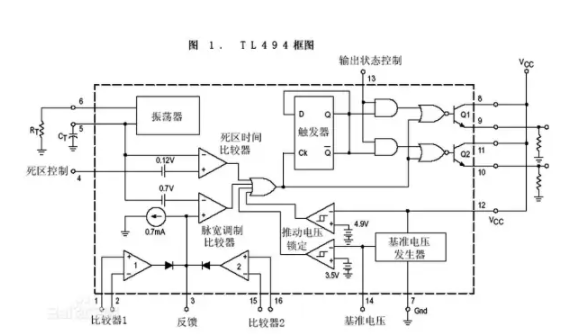

是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可以通过外部的一个电阻和一个电容进行调节。输出电容的脉冲其实是通过电容上的正极性锯齿波电压与另外2个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触压器的时钟信号为低电平时才会被通过，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。

控制信号由集成电路外部输入，一路送至时间死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波的周期4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压，即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降为零。2个误差放大器具有从—0.3V到（vcc—2.0）的共模输入范围，这可能从电源的输出电压和电流察觉的到。误差放大器的输出端常处于高电平，它与脉冲宽度调智器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制电路。

开关电源快速脉冲测试原理是什么

开关电源的快速脉冲测试原理主要涉及到快速脉冲负载的施加和测试测量的方法。以下是一般的原理步骤：

1. 快速脉冲负载：为了进行快速脉冲测试，需要施加快速、短暂的电流脉冲负载到待测试的开关电源。这可以通过专门设计的电子负载、电容、快速开关，或者其他特殊设计的负载电路来实现。脉冲的幅值、宽度和频率等参数可以根据测试需求进行调整。

2. 测试测量方法：使用示波器或者其他合适的测量设备，测量开关电源在快速脉冲负载下产生的电压、电流或其他相关信号。这些测量可以用于分析电源的稳定性、瞬态响应、输出纹波等特性。

3. 分析测试结果：通过对测试测量数据的分析和处理，可以评估开关电源在快速脉冲负载条件下的性能。这包括输出电压的保持性、尖峰电压的变化、电源的过渡特性等。

需要注意的是，快速脉冲测试需要特殊设计的测试设备和方法，以确保脉冲的快速和准确。同时，测试过程需要谨慎操作，遵循相应的安全规范，以避免对测试设备和电源产生不良影响。

此外，具体的开关电源快速脉冲测试原理会因不同的应用和测试要求而有所不同，因此建议根据具体的开关电源型号和测试需求。
