阻容降压原理及注意事项

阻容降压原理

电容电阻降压的原理其实比较简单。它的工作原理是电容在交流信号的情况下，产生容抗来限制最大的工作电流。说白了就是电容使用它自己的通交流阻直流的性能，在交流信号输入时电容产生容抗。我们通过他的这个特性，可以设计出，直流降压电路。因这种电路结构相对简单，使用的元件少。对元器件的各项功能指标。要求并不高。所以在，电流要求不是很大的情况，大都采用这种电路。比如，Led驱动电路，充电手电筒充电电路。遥控风扇。遥控面板供电部分，大多采用这种电路。降压给电路板供电。

阻容降压实质

一个1uf的电容产生的容抗约为3180欧姆。当220V交流电加在电容的两端时，通过电容的最大电流约为70毫安。虽然有70毫安的电流流过，但在电容上并不产生功耗。因为电容是一个理想的电容。他所做的功为无功功率。如果我们在电容上再串联一个电阻，则电阻两端所产生的电压，和他说产生的功耗完全取决于这个电阻的特性。因此，电容降压就是利用容抗限流。而电容器实际上起到了一个限制电流和动态分配电容器的负载两端电压的工作。

阻容降压注意事项

采用阻容降压电路时应注意以下几点: 1、应该根据电流的大小和交流电的工作频率来选取恰当的电容。而不是根据负载的电压和功率来选。 2、阻容降压电阻不能用于大功率的电器，因为它的结构不是很安全。 3、阻容降压电路的电容选择，应选择，无极性电容，而不能采用电解电容。采用的电容的耐压值必须在400V以上。 4、阻容降压电路不适合动态负载的电路。 5、阻容降压电路同样不适合于感性负载和容性负载。 6、阻容降压电路只是用于电阻性负载和小功率负载的电路中。

器件选择原则

阻容降压电路的器件选择原则： 应该先准确计算负载电流的准确值，通过计算来确定电容的容量。电容选择时尽可能选用耐压值较高的无极性电容。电阻的功率也应根据负载输出的要求，选择合适的功率电阻。 电容容抗的计算公式如下： Xc=1 /（2 πf C） 其中XC是电容的容抗。F是电源的频率,C是电容的容量，单位是uf。 流过电容的电流计算公式为： Ic = U / Xc 其中Ic单位是安.

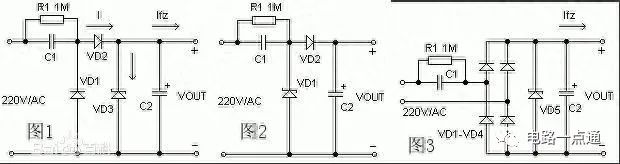

典型阻容降压的电路:

阻容降压电路图

此电路原理简单。元器件少，成本低，制作简单，维修简单。但这个电路不是隔离电路。有一定的安全隐患。长期工作时，会因为电容的容量变化，造成输出电压不稳定损坏输出设备。尤其应该注意。
