差分放大器的差模与共模输入信号

1. 差模与共模输入

• 差模输入：

前一章我们讲过差分放大器的概念，差分放大器只放大两个输入信号的差值，而不放大其公共部分。这两个输入信号的差值，称为： 差模输入 （differential inputs），也叫：差分输入、差动输入，其表达式为：

（注意我们用的都是交流相量的符号形式，以下同。）

• 共模输入：

事实上，由于实际的运放器件内部是由非理想的BJT或FET元器件构成，因此，对于两个输入信号的公共部分，也会有非常微小的放大。为评估这个公共部分对输出的影响，我们定义： 共模输入 （common inputs）为两个输入信号的平均值，表达式为：

• 运放实际输出：

实际的运放，会对差模输入信号和共模输入信号进行不同程度的放大，对差模信号放大的倍数称为： 差模放大系数 （defferential gain），记为：A d ；对共模信号放大的倍数称为： 共模放大系数 （common-mode gain），记为：A c 。因此，运放的实际输出的表达式为：

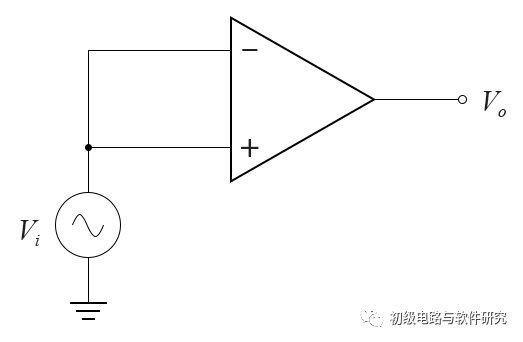

由于存在共模放大系数，因此即便像下图这样的接法（差模输入为0），运放的输出端也是会有输出的：

图9-01.01

• 共模抑制比：

一般我们希望运放的差模放大系数Ad越大越好，而共模放大系数Ac越小越好，因此，人们定义了一个参数来评估这两个系数的相对大小，称为： 共模抑制比 （common-mode rejection ratio），表达式为：

由于共模抑制比的数值通常比较大，因此用分贝（dB）单位来表示。
