SC1281在高速采集系统中的应用，可pin对pinADC08D1

目前高速高分辨率采样实现有两种有效方法：等效采样技术，该方法只适用于周期信号的采集；并行交替采样技术，该方法可以较大提高采样速率。但是第二种方法有两个缺点一是各路数据延时不等引起的采样点偏移，二是各路之间增益不一致。近年来，许多半导体公司都开发出了高速ADC，它们都是经采样后分多路降速进行传输。目前，多路并行数据传输存储成为高速信号采集系统的主流趋势。

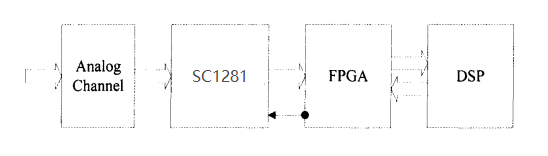

高速采集系统主要是基于FPGA+DSP系统平台，利用SC1281进行高速信号采集系统设计；硬件电路主要有模拟通道调理电路、高速ADC、FPGA 和DSP这四部分组成，硬件框图如下：

SC1281是采用多级差分流水线架构，内置高性能采样保持电路和片内基准电压源的双通道、8位、1.0/1.5GSPS模数转换器。

SC1281具有杰出的动态性能与低功耗特性。采用1.9V电源供电，SC1282在输入信号为103MHz，1.5GSPS采样率下，可产生7.9有效位数，同时提供10-18的误码率，在1.5GSPS的Non-demux模式下典型功耗为1.98W。SC1281在输入信号为103MHz，1.0GSPS采样率下，可产生7.95有效位数，在1.0GSPS的Non-demux模式下典型功耗为1.17W。

SC1281功能模块图

SC1281用于高速采集系统的主要性能：

•卓越的精度和动态性能

• 低功耗，在较低的采样率下进一步降低

• 内部端接、缓冲、差分模拟输入

• SPI串行控制接口

• 双边沿采样模式；输出测试模式

• 1:1Non-demux或1:2Demux LVDS输出

• 多芯片系统的自动同步特性

• 单路1.9V±0.1V电源
