为什么消耗相同电流的情况下有电感的电路带宽

从之前域域转化系列中，我们可以知道频域的带宽高，到时域上体现就是信号变化快。

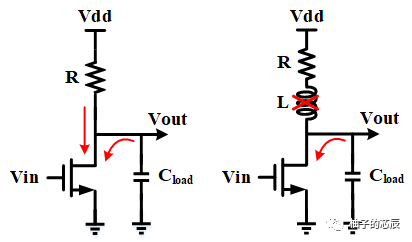

下面我们以共源级放大器为例，说明增加了电感后为什么带宽会变高。

当MOS管输入端栅极电压变化，输出端电压变化的快慢就可以反应电路的带宽大小。

在没有电感的电路中，栅极电压变大，Vgs变大，电流会增大，这部分电流一部分是负载电容提供，一部分是从Vdd流经电阻R提供，也就是说电容上的输出电压变化的没有那么快。

而加了电感L之后，电感是通直流阻交流，对于栅极电压变化，电感这边相当于断路，Vgs增大所需要的电流全部由电容提供，自然电容上的输出电压也就变化更快。

所以直观上就能理解有电感的电路带宽是更高的，一般带有电感的电路带宽比没有电感的电路带宽高50%~60%。

当然在CMOS工艺中，电感的使用没有那么普遍，一是因为电感并没有像数字电路一样享受到工艺升级带来的福利，电感占用的面积会比较大，面积大也就意味着成本更高。

二是电感的设计仿真相对复杂一些，需要用HFSS、ADS、EMX、Peakview等等电磁仿真软件来进行仿真才能获得准确的性能，不像电路在Cadence中仿真那么便捷。
