单极运算放大器的输出转移特性曲线仿真

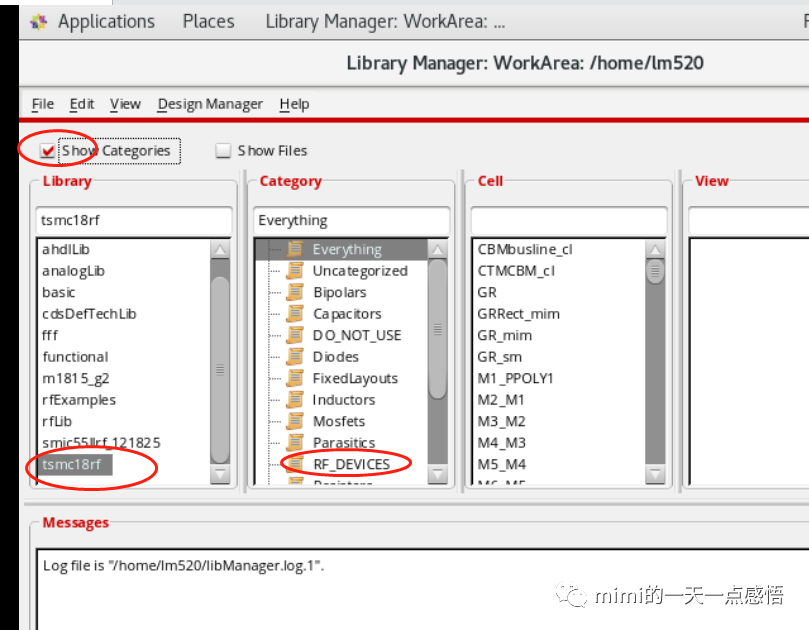

1、打开virtuoso和library manage，我使用前几天我添加的tsmc018的库来完成仿真

这里勾选之后可以更加方便的找到我们需要的器件

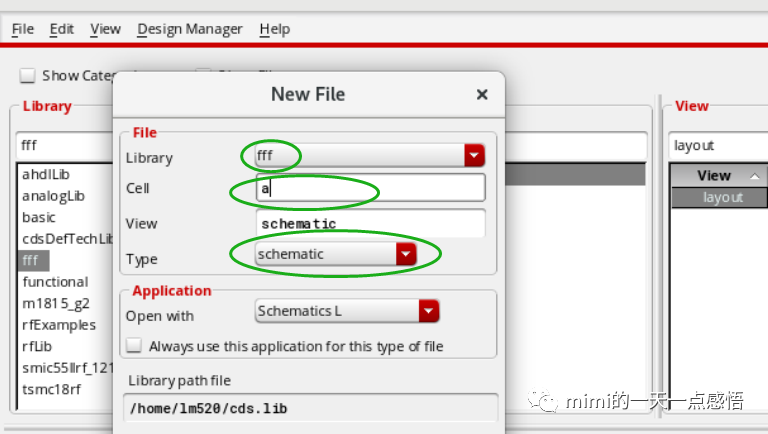

2、新建一个库library和原理图cellview。

3、添加器件，按i，我选择nMOS管，选择symbol调用进去。

点击close了就可以摆放在原理图里面了。旋转器件按Q可以对参数修改，我这里先不改了。

接着继续添加其它器件，一个电阻res、两个电源vdc、地GND，这里的库旋转analoglib库模拟库，这是所有理想的组件都在这个库里。

复制是快捷键C，选择之后按快捷键C，移动鼠标点击就复制好了。连线的快捷键W。

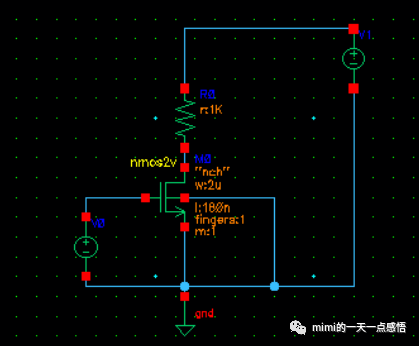

连线好。

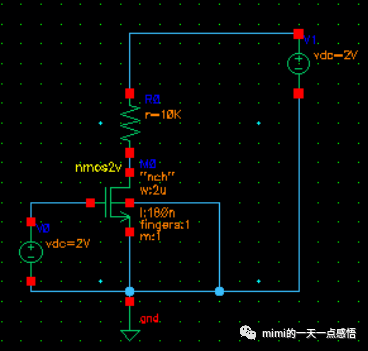

4、设置电压值和电阻值，我的器件是2V的，电阻我设为10k，电压设置为2V，因为是nmos2V。

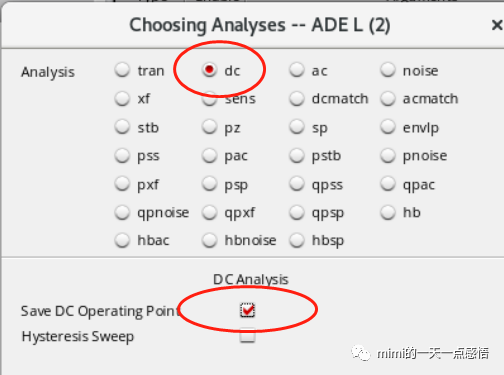

5、对静态电流仿真launch->ADE L.

保留节点的信息，后面点击OK。

运行

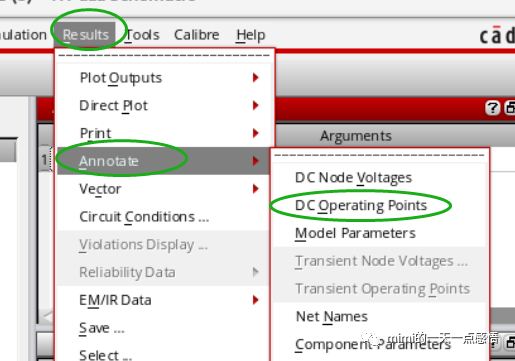

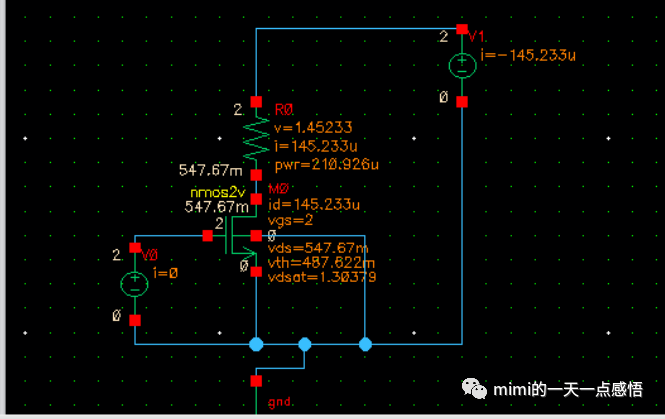

6、运行成功之后，显示结果

可以看到vds、vth、vdsat等，可以看到Vgs是大于我们的Vth的，所以MOS管是导通，这个时候的电流id是145.233uA。

7、这个时候绘制Id与vgs之间的关系图

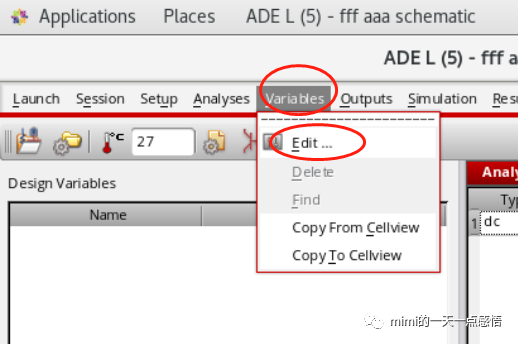

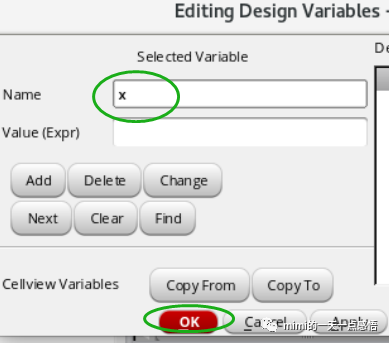

设置一个变量

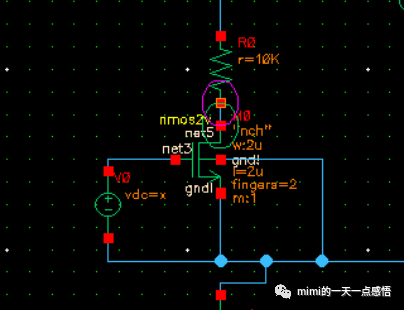

再回到原理图，选中器件按Q，设置电压的值为x

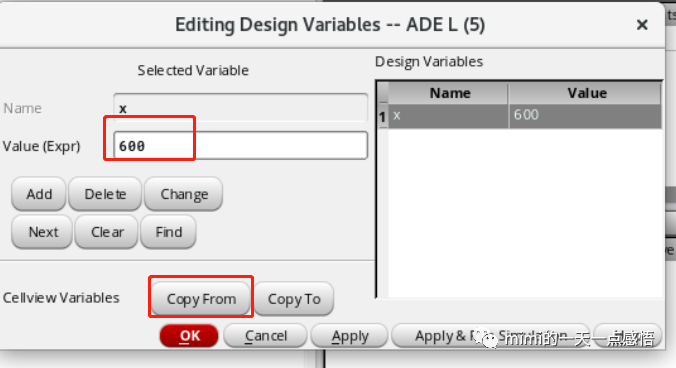

再在ADEL中设置初始值

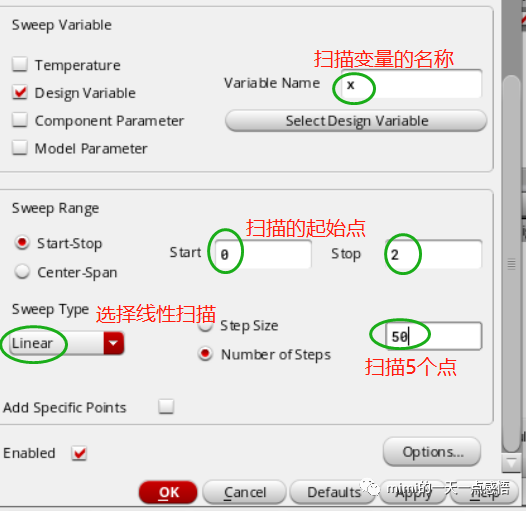

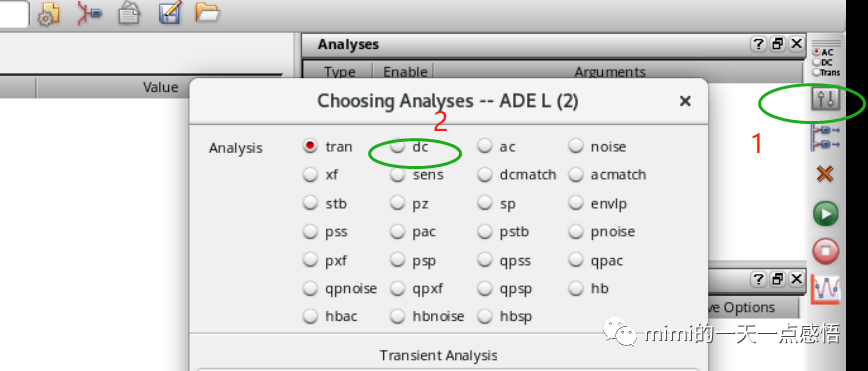

双击这个仿真设置

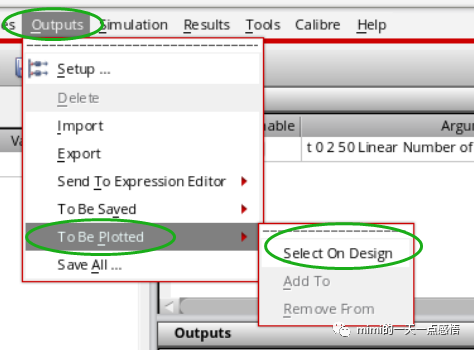

设置一个输出点

用鼠标去选择

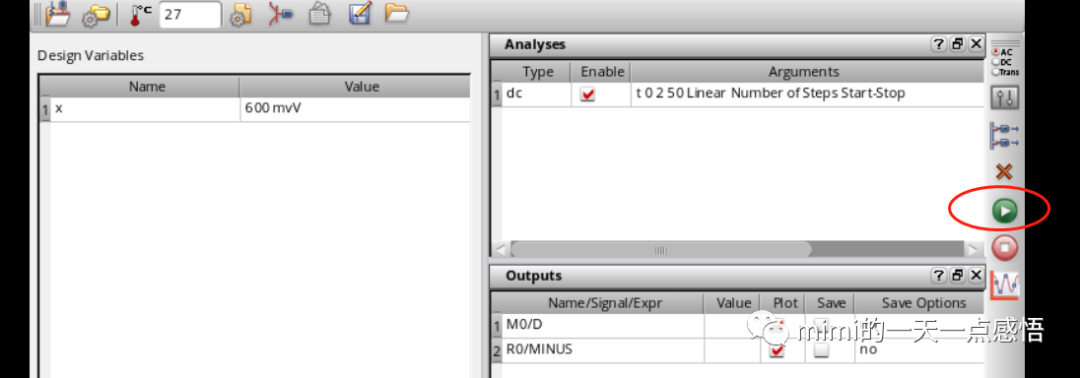

开始仿真

仿真完成会出现下面的图片，就可以看到出现了下面的图，选了2个点的电流，当Vgs在小于开启电压时，电流几乎为0，当大于开启电压后，电流会不断增加。

好了，关于单极运算放大器的输出转移特性曲线仿真就到这里了。
