220V指示灯电路哪个更好一些？

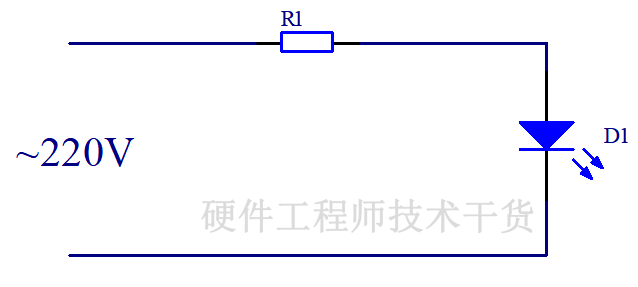

图1

图1这种电路成本最低，但是设计不合理，发光二极管反向截止时要承受220V电压，峰值反向电压达到220V*1.414 = 311V，有反向击穿风险。虽然有设计缺陷，但是市面经常能看到这种电路设计，比如热得快、电热毯等指示灯。

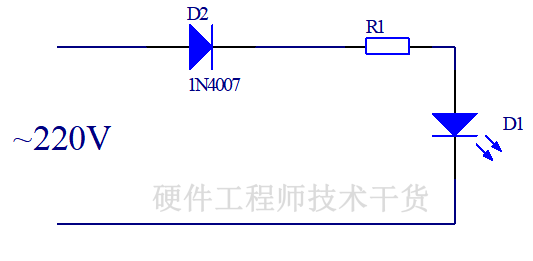

图2

在图1的基础上增加一个1N4007整流二极管，此二极管反向能够承受市电电压，而且此电路只有在电压正向时导通，反向时截止没有电流，所以限流电阻发热量小。这种电路在插排上见过几次。

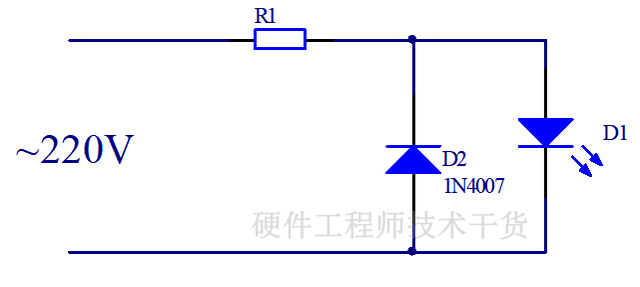

图3

图3：在图1的基础上增加一个1N4007整流二极管和LED反向并联，交流电压正向时整流管截止，LED正向导通正常发光，同时把整流管钳位。交流反向时整流管导通，同时把LED钳位。

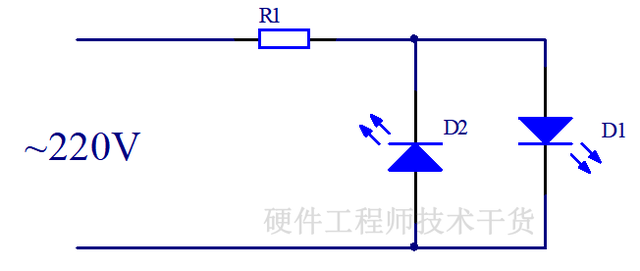

图4

图4：在图1的基础上增加一个相同LED，两个LED反向并联。两个二极管交替发光，互相提供保护。

以上指示灯电路需要跨接在交流220V两端，有一定危险性，制作时一定要注意安全，线路要加上绝缘套，最好是阻燃的那种套管。电阻功率一定要选适当，见过不少电阻发黑损坏的情况。
