高性能探头放大器性能验证教学

本文介绍了Keysight N7010A 有源端接适配器性能验证的相关内容。

测试步骤

1.关键词（应用技术）

N7010A,端接适配器，数字测试

2.摘要

Keysight N7010A 有源端接适配器是一款 30 GHz 单端适配器，具有用户可调节的公共端接电压（VTERM）和超低的噪声。适用于 HDMI 2.0、DisplayPort 和 MIPI M-PHY Gear 3/4 等应用。示波器可以内部控制端接电压，使其保持在 -4.0 V 至 +4.0 V 之间。

3.测试系统搭建

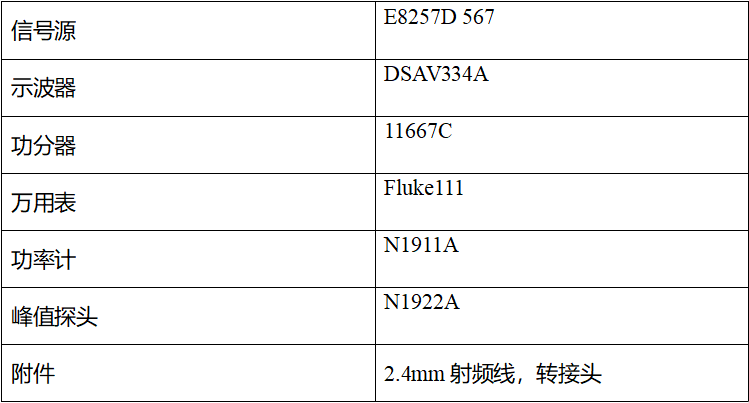

3.1.仪器/附件/软件清单

3.2.连接示意图

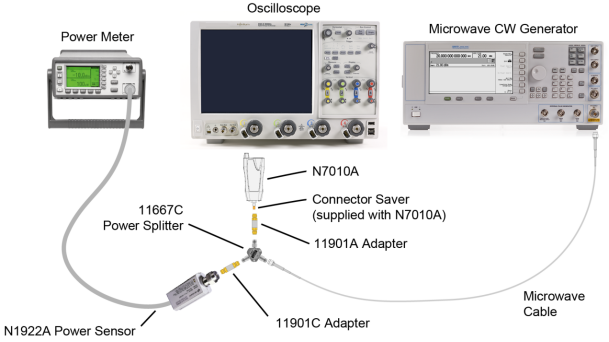

带宽测试

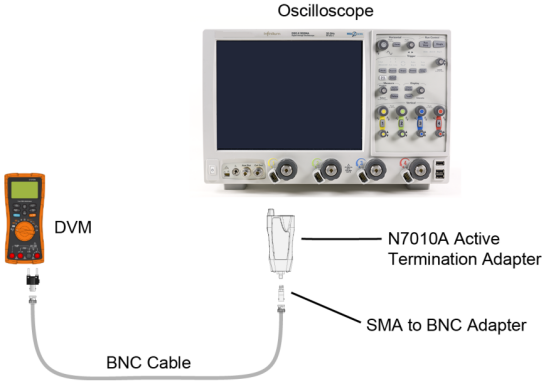

DC 电阻测试

4.测试步骤

4.1.连接设备仪器

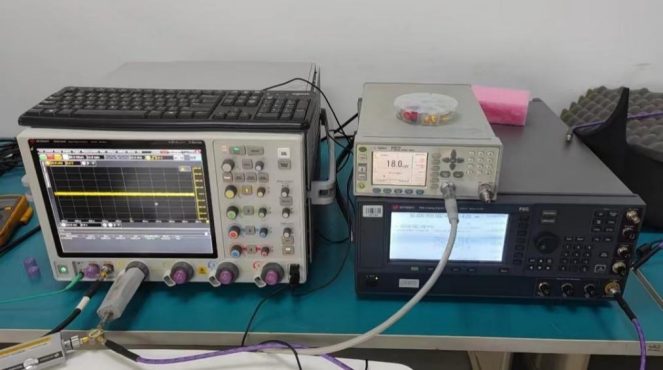

连接好的场景图如下图所示。

带宽测试

DC电阻测试

4.2.操作步骤

DC 电阻测试

1)按图示连接好测试环境。N7010A接到DSAV334A的CH1上，再通过3.5mm射频线连出来。

2)万用表调到欧姆档，N7010A通过射频线连接到T型香蕉头接入万用表

3)记录此时万用表读数为R1=48.2Ω

4)把香蕉头正负和万用表接头反接，记录万用表读数为R2=52.9Ω

5)计算平均输入电阻值R

R=(R1+R2)/2=(48.2+52.9)/2=50.55Ω

6)验证规格参数

48.5Ω≤R≤51.5Ω

7)DC 平均输入电阻值符合规范参数要求

带宽测试

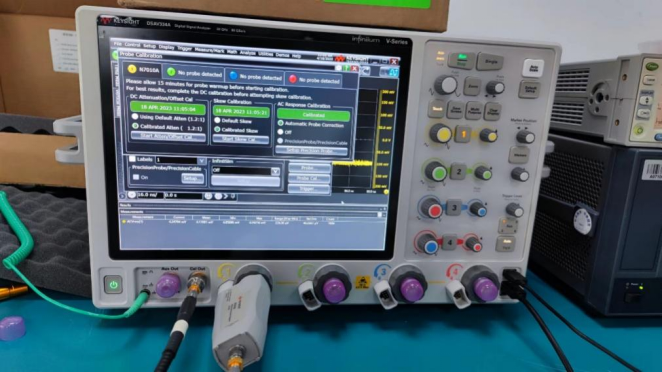

1) N7010A探头校准。N7010A连接到DSAV334A的CH1,通过射频线连接到示波器的CAL OUT端口。示波器SETUP—Channel1---Probe Cal，进行N7010A校准,并完成校准。

2)功率计探头归零校准

N1911A+N1922A归零校准，并把单位改成W

3)按照带宽测试示意图连接好测试系统

4)信号源E8257D，输出F=50MHz，Amp=-4dBm的CW信号，并打开输出

5)DSAV334A恢复默认设置，DefaultSetup，然后打开CH1,设置纵轴和横轴刻度

Vertical scale (Channel 1):50 mV/div

Horizontal scale: 16 ns/div (display 8 cycles of a 50 MHz waveform)

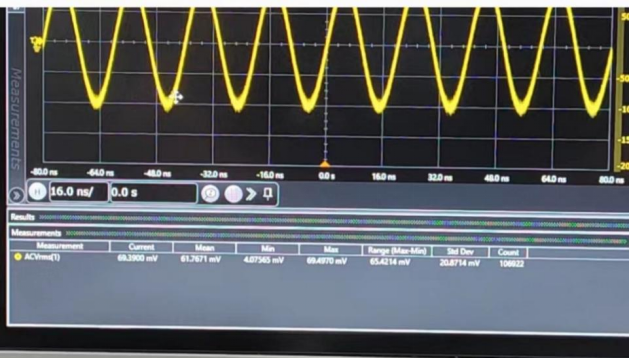

6)添加测量项（RMS）

7)读取示波器测量值Vout=69.3 mV

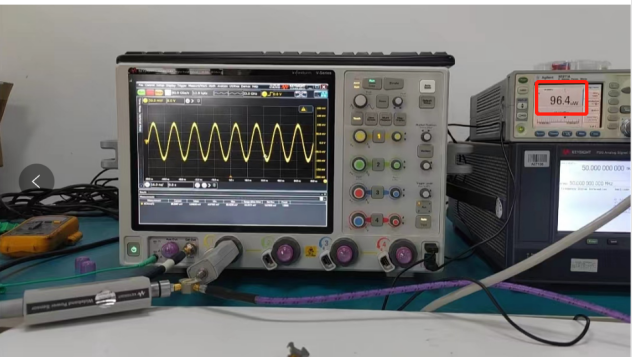

8)读取功率计测量值Pmeas=96.4uW并计算Vin

Vin = (96.4 x 10-6 X 50Ω)1/2=69.4 mV

9)计算50MHz时的Gain

Gain（50MHz）=Vout/Vin=69.3/69.4=0.998

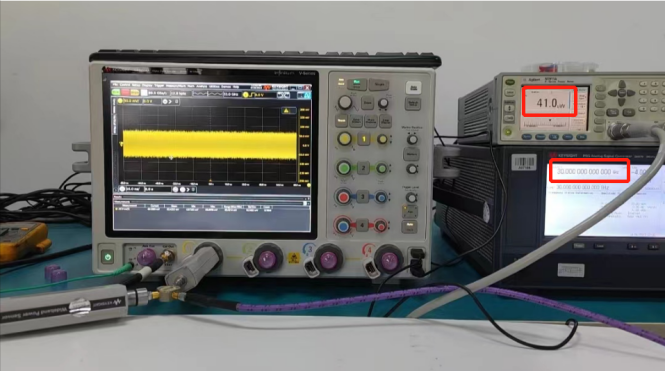

10)把PSG的频率改成30GHz，功率计频率也改成30GHz，读取此时的功率计测量值Pmeas=41uW

计算Vin= (41 x 10-6 X 50Ω)1/2=45.3 mV

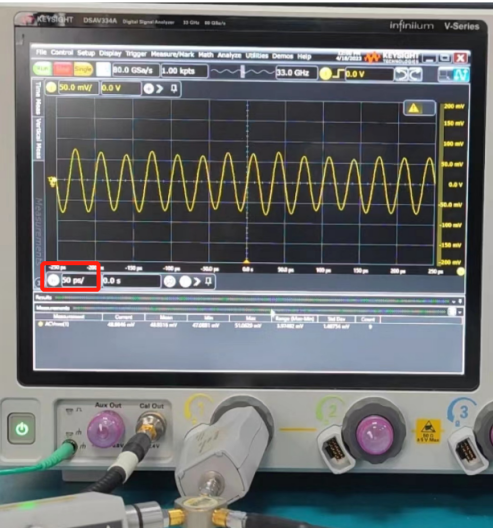

11)更高示波器横轴刻度为50ps

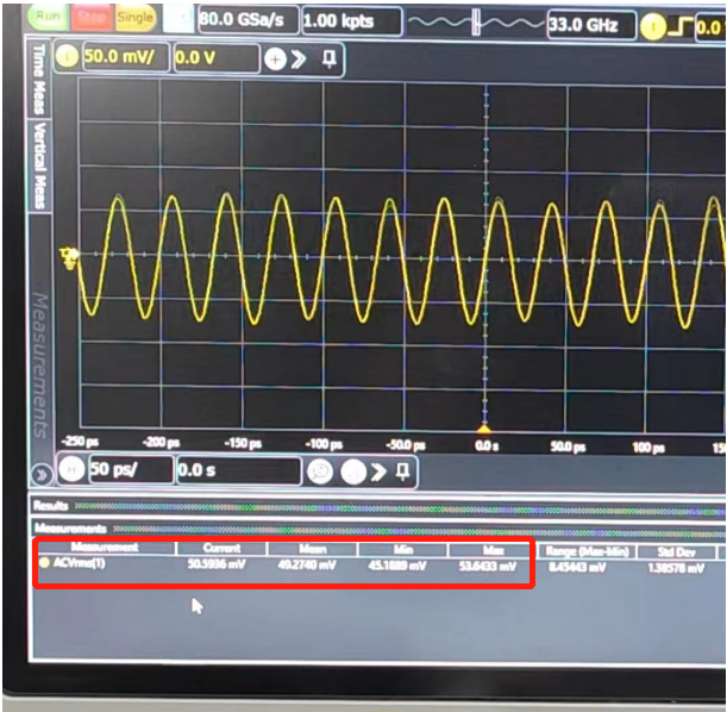

12)读取RMS测量值Vout=50 mV

13)计算30GHz时N7010A的Gain值

Gain（30GHz）=20Lg[(50/45.3)/0.998 ]=0.83dB

14)验证-3 dB带宽规格参数

Gain（30GHz）>-3Db

符合各个参数要求
