怎么识别色环电阻器？色环电阻器怎么判断呢？

电阻元器件供应链-冠发科技今天为大家讲讲色环电阻器怎么判断?色环电阻器的判断方法。

有关色环电阻器的判别方法，怎么识别色环电阻器，常使用色环电阻标注法，该方法是以不同的颜色的带或点，在电阻器上表示出标称阻值与允许偏差，分为色环法和色点法，最常用的是色环法。

色环电阻器的判断方法

在使用色环法时，根据色环的数量的不同，又分为四色环电阻标注法和五色环电阻标注法。

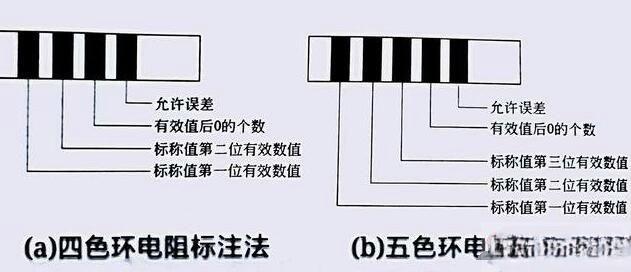

以下是色环电阻标注法的解释：

下面(表1)是色环电阻各种颜色所代表的数值。

怎么根据色环的颜色来识别大小，以四色环电阻为例：

第一色环是十位数;第二色环是个位数;第三色环是应乘颜色次幂颜色次;第四色环是误差率。

例如：棕 、红 、红、 金，对照上图所示，其阻值为12×102=1.2K 误差为±5%;此处的误差表示电阻数值，在标准电阻值1200上下波动(5%×1200)都表示此电阻是符合这个色环的标注的;即在1140-1260之间都是合格的电阻器。

以下是五色环数值标注方法看电阻器的电阻值：例如，红 、红 、黑 、棕、 金;注意，五色环电阻最后一环表示为电阻的误差值，前面三环的数值乘以第四环的10颜色次幂颜色次，其电阻应该为; 220×101=2.2K Ω，其误差为±5%。

第一色环是百位数;第二色环是十位数;第三色环是个位数;第四色环是应乘颜色次幂颜色次;第五色环是它的误差率。

在利用颜色判断电阻器的电阻值时，首先从电阻器的最后底端颜色，找到代表允许误差精度的色环。金色的代表5%，银色的代表10%。 再从电阻器的另一端看，找出第一条、第二条色环，读取其相对应的数字，以下图为例，前两条色环都为红色，故其对应数字为红2、红2，其有效数是22。再读取第三条倍数色环，黑1。最后得到的电阻值为22x1=22Ω。

假设第三环倍数色环为金色，则需要将有效数值乘以0.1。如果第三环倍数色环为银色，则乘以0.01。

说明：色环标示主要应用于圆柱型的电阻器中。

数字万用表测量通断档位，只能测量二极管的正反向电阻值或电路中电阻值比较小的线路的电阻值，对于测量电阻值很大或超过它显示的电阻值时无能为力，在平时应熟悉用万用表来测量各种电阻阻值的方法。

如果测量出某个电阻器的电阻值为无穷大，那么该电阻就不能再使用了。
