PFS122 AD调试心得-小电流检测方法分享

最近调试122检测小电流，有一种遇到鬼打墙的状态，就是看到寄存器的值在数据转移时改动了。要不是亲眼见，还真不会相信。在ADC中写入了这么一小段：

AD_Start=1;//Skip first ADC, can delete by your select

while(!AD_DONE)

ad_temp$1 = adcrh;

ad_temp$0 = adcrl;

你说要是有问题，你在检测内部1.2V时也有问题，那也更容易查找问题吧。可是在转换以内部1.2V为一路输入电压时又没有问题，而且这个程序，在以前的调试好象也问题。

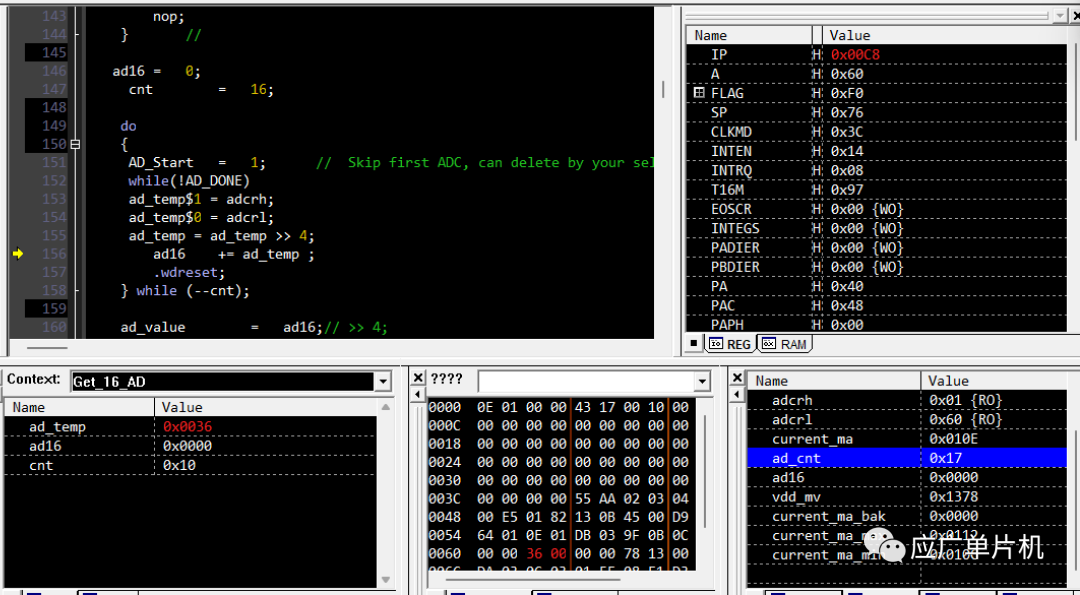

可是一到转换另外一路小电压的时候，就出现问题了。看吧调试窗口里的数据明明提示ADCRH的值为0x01,ADCRL的值为0x17. 在转移到ad_temp 时，变成了ad_temp$1的值为00x03,ad_temp$0为0x17还是正常的。这个问题，以前也弄出来过，可能是后来把系统时钟改低了，系统时钟跑1mips，当时又正常了,所以就没有怀疑程序的问题了。

后来没有明白问题出在哪里，多弄了一次判断，不想等再读一次，想想虽然操作可笑，但也是一种方法：

AD_Start=1;//Skip first ADC, can delete by your select

while(!AD_DONE)

ad_temp$1 = adcrh;

ad_temp$0 = adcrl;

if(ad_temp$1 != adcrh) ad_temp$1 = adcrh;

ad_temp = ad_temp >> 4;

ad16 += ad_temp ;

这样一改，结果是对了，但是还是没有明白问题出在哪里？

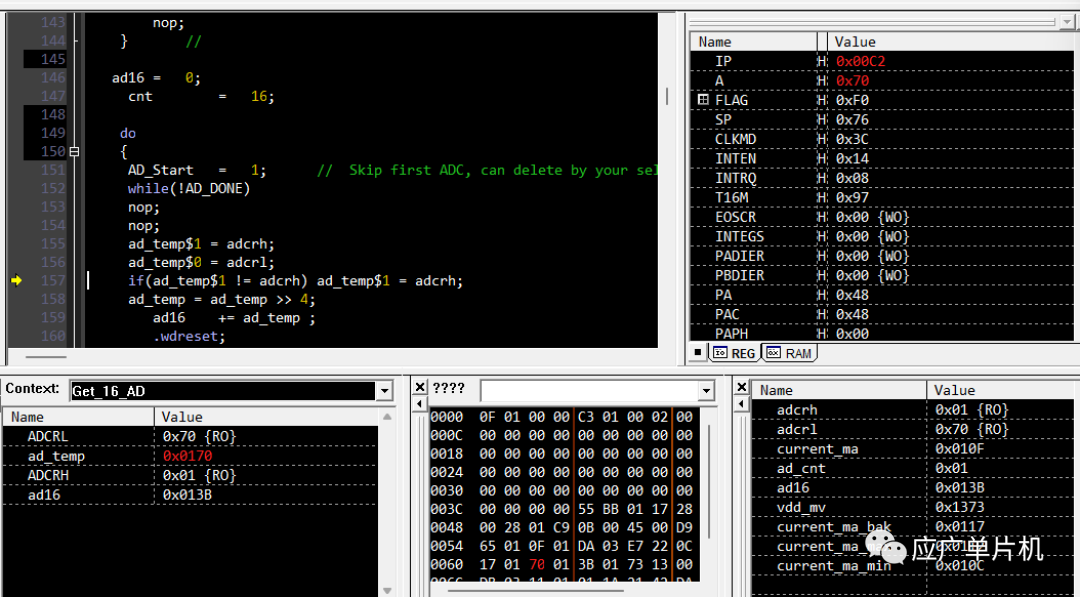

后来想到可能系统时钟跑太快了，读数有问题，所以就在while(!AD_DONE)后面加了两个nop;这样也正常了。后来终于想明白。数据转移出错，确实和系统时钟跑得快有关系，所以在频率较低时，上面的程序不会出问题。其实真正的问题就是出在“while(!AD_DONE)”这里，这里少了一个“；”，编译器没有提示错误，本来也是可以不提示错误的，编译器不知道你等待的时候具体是需要干嘛。因为有“；”时，在等待AD转换完的时间里，编译器会自动增加一条nop指令，而没有“；”时，在等待的时间里是一直在读AD转化的高位，等AD结束后，马上是读取AD转换的低位。所以在等待的过程中，读取的高位，是一个还没有转化完。而低位则是转换结束后的数据，所以读起来不会错了。加上NOP后，再等待的时间强制是执行空指令了，结束完还会执行一个空指令再取高位，所以都不会有问题了。
