热释电红外探测模块构成和工作原理

热释电红外探测模块主要由热释电红外探测器、滤波放大器、电压比较器和后续信号处理电路几大部分组成。

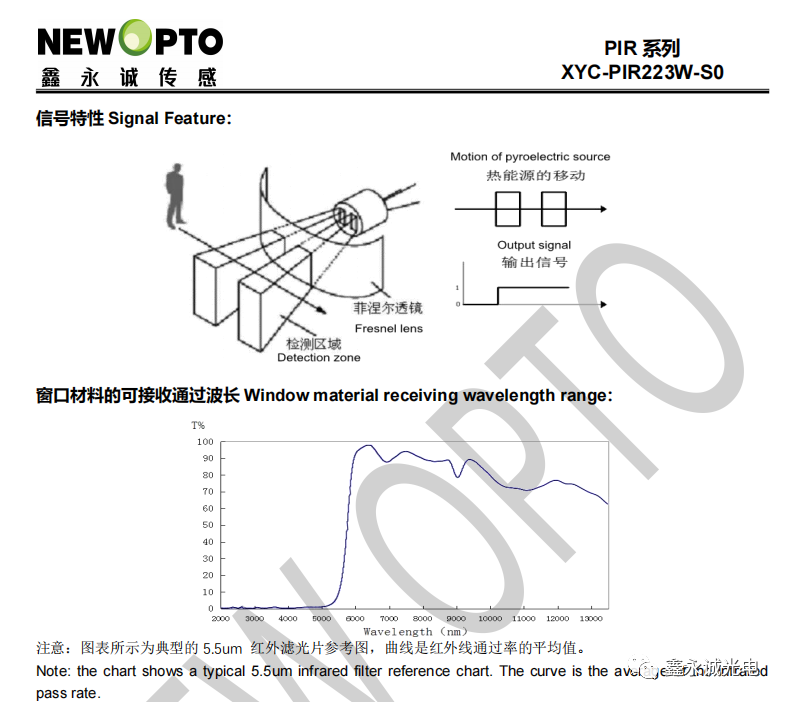

热释电红外探测器是热释电红外探测模块的核心部分，它负责探测人体发出的红外信号并将其转化为电信号输出。热释电探测器的内部结构通常由两个串联的电极和一个热释电材料组成。当热释电材料吸收红外辐射后，会导致材料内部的热电效应，从而产生电信号。

滤波放大器是热释电红外探测模块的重要组成部分，它主要对热释电探测器输出的微弱电信号进行滤波和放大，使其能够更好地被后续电路处理。通常，滤波放大器由运算放大器和相关电阻、电容等元件组成。

电压比较器是热释电红外探测模块中用于比较输入信号和参考信号的电路。它将滤波放大器输出的电信号与参考电压进行比较，以确定探测到的是否为人体发出的红外信号。电压比较器的输出信号通常为数字信号，便于后续信号处理。

后续信号处理电路主要包括触发器、计数器和输出电路等，用于处理电压比较器输出的信号。触发器用于在检测到人体发出的红外信号时产生触发信号，计数器用于计数人体移动的次数，输出电路则将处理后的信号输出给外部设备。

总的来说，热释电红外探测模块在应用中具有探测范围广、灵敏度高、抗干扰能力强等特点，因此在防盗报警、运动检测等领域得到广泛应用。
