DS1A~DS1M整流二极管

近日发现，客户对整流二极管的需求特别大。常有客户前来东沃电子咨询整流二极管型号参数、选型、替代、价格、交期、样品等方面的问题。那么，关于DS1A、DS1B、DS1D、DS1G、DS1J、DS1K、DS1M贴片整流二极管，您知道多少呢？东沃电子推出的贴片整流二极管DS1A-DS1M，正向电流1A、反向电压50V~1000V，SOD-123FL封装，可靠稳定、应用成熟，具体特性参数等信息，查阅东沃电子“STD-DS1A Thru DS1M (SOD-123FL) Datasheet”产品手册可知：

1）DS1A-DS1M贴片整流二极管特性：

√ 低漏电流

√ 正向浪涌承受能力强

√ 高温焊接保证：260℃/10 秒

√ 引线和管体皆符合RoHS标准

√ 封装外形: SOD-123FL塑封

√ 环氧树脂：UL易燃等级：94V-0

√ 引脚：镀锡、无铅

2）DS1A-DS1M贴片整流二极管型号：

DS1A（反向电压50V）、DS1B（反向电压100V）、DS1D（反向电压200V）、DS1G（反向电压400V）、DS1J（反向电压600V）、DS1K（反向电压800V）、DS1M（反向电压1000V）；

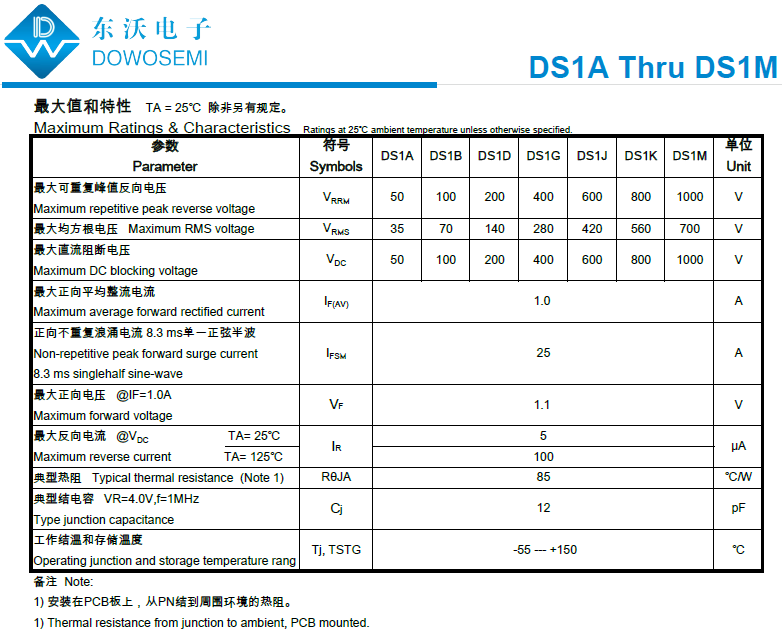

3）DS1M贴片整流二极管参数：

√ 最大可重复峰值反向电压：1000V

√ 最大均方根电压:700V

√ 最大直流阻断电压:1000V

√ 最大正向平均整流电流：1A

√ 正向不重复浪涌电流 8.3 ms单一正弦半波:25A

√ 最大正向电压:1.1V

√ 最大反向电流:5μA

√ 典型热阻:85℃/W

√ 典型结电容:12pF

√ 工作结温和存储温度:-55℃ to 150℃

仔细查阅规格书可知，贴片整流二极管DS1A、DS1B、DS1D、DS1G、DS1J、DS1K、DS1M之间除了反向电压不一致，其他参数都一样。根据整流二极管“宁高勿低”的替代原则，可知，DS1M二极管可替代替换DS1A、DS1B、DS1D、DS1G、DS1J、DS1K。
