核芯互联最新推出一款 Pipeline结构的模数转换器

核芯互联发布16bit/100MSPS，4通道同步采样ADC CL3653。CL3653 是一款 Pipeline结构的模数转换器(ADC)，硬件上可以完全兼容AD9653。

该ADC内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达 100 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。

产品特点

该ADC采用1.8V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能，无需外部基准电压源或驱动器件即可满足许多应用需求。该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。该ADC内置多种功能特性可使器件的灵活性达到最佳、系统成本最低，例如生成数字测试码等。CL3653采用符合RoHS标准的48引脚LFCSP封装，额定温度范围为－40°C至+85°C 工业温度范围。

性能参数

1.8V 电源供电

低功耗：每通道 276 mW（100 MSPS）

信噪比（SNR）：73.8 dBFS（40MHz，2.6 Vp-p 输入范围）

SFDR：85 dBc(至奈奎斯特，2.6 V p-p 输入范围)

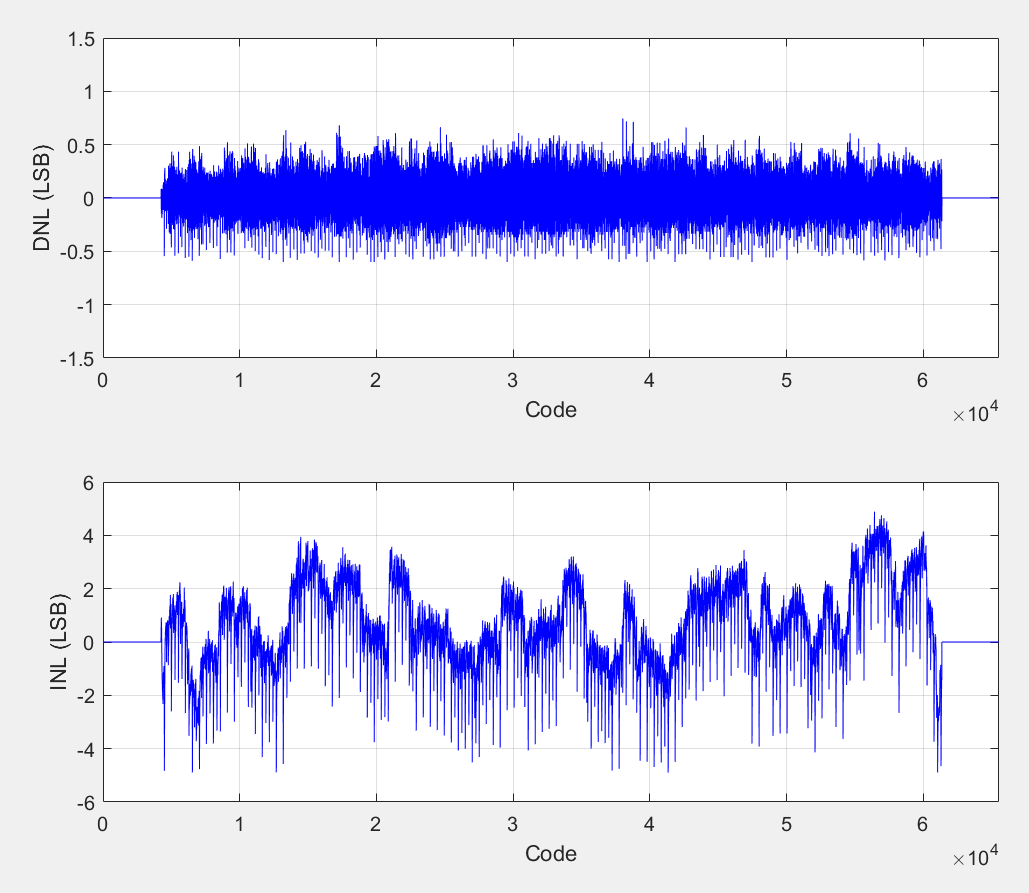

DNL：±0.9 LSB；INL：±5 LSB（2.6 V p-p 输入范围）

串行 LVDS（ANSI-644，默认）

2.6V p-p 输入电压范围

串行接口控制：灵活的位定向、内置生成及用户自定义数字测试码、多芯片同步和时钟分频器、待机模式、掉电模式

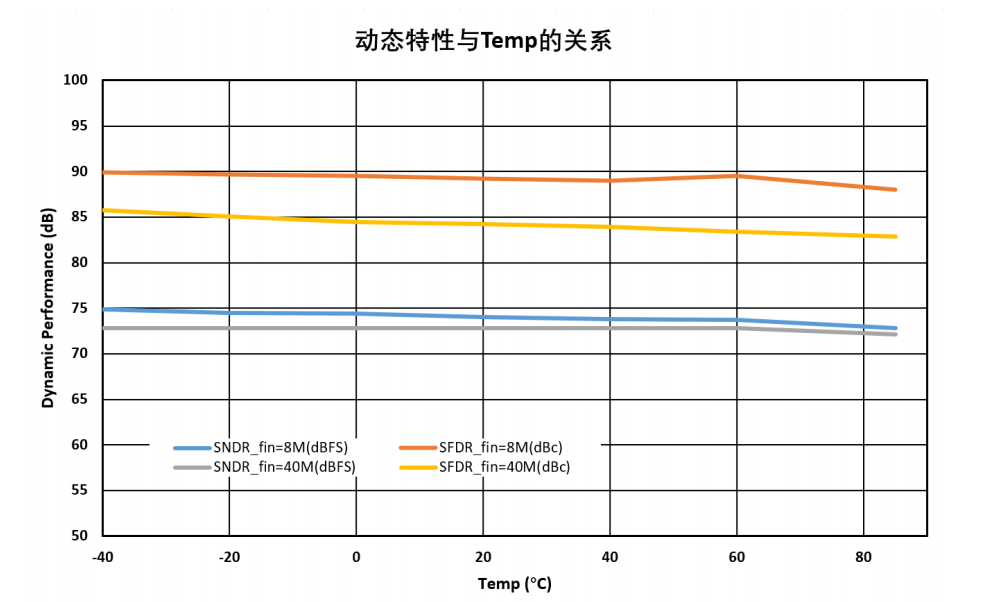

测试数据
