N沟道开漏输出和CMOS输出是什么?

时间:2023-09-04 16:09

人气:

作者:admin

标签: GND  电平转换  CMOS  输出电压

导读:N沟开漏输出、CMOS输出是表示输出端子的输出构成的种类。...

N沟开漏输出、CMOS输出是表示输出端子的输出构成的种类。

N沟道开漏输出

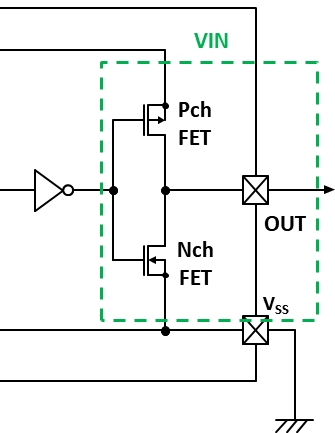

CMOS输出

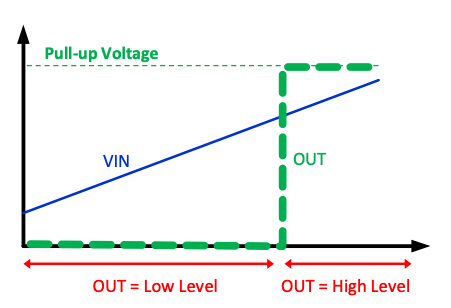

N沟道开漏输出:输出电压

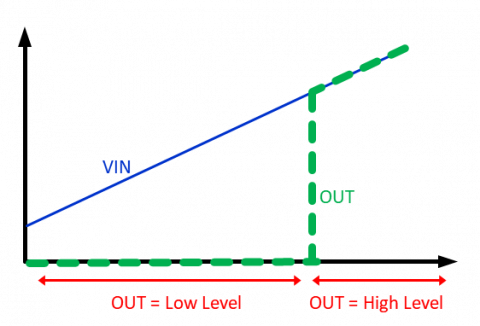

CMOS输出:输出电压


N沟道开漏输出仅在输出端子和GND端子之间有Nch FET。

仅限GND侧有FET,因此必须在外部准备上拉电阻和上拉电压。通过准备与输出目标的微机等对应的上拉电压,可以进行与输出目标设备相匹配的输出电压的电平转换。

CMOS输出在输出端子内部搭载CMOS反转器。

与N沟道开漏输出不同,不需要准备上拉电阻和上拉电压。因此,CMOS输出不存在流过上拉电阻的消耗电流,因此最适合低消耗用途。

N沟道开漏输出 CMOS输出
输出电压 High电压(高电平) 上拉电压 VIN
Low电压(低电平) 0V 0V
消耗电流 输出“L”时电流消耗 0μA
上升速度 依赖于上拉电阻
并列连接 多个N沟道漏可并列连接 不可
