核芯互联发布62.5MHz ~35.2GHz小数分频锁相环CLF437

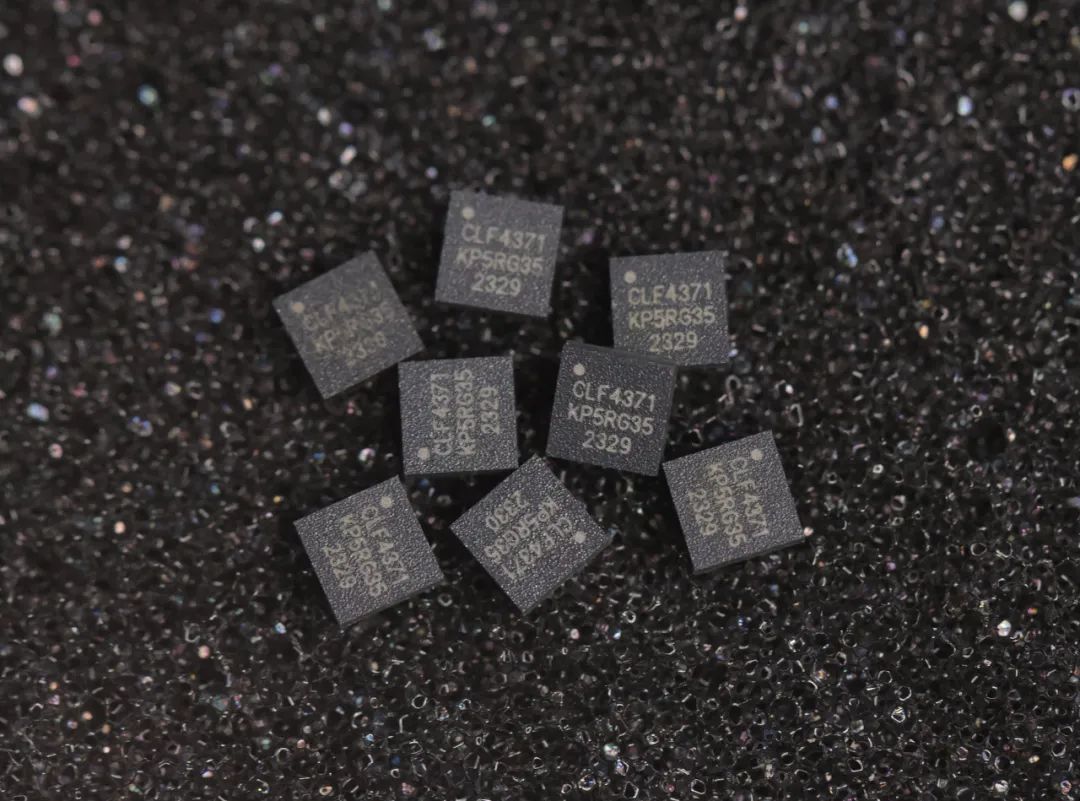

核芯互联发布射频锁相环CLF4371，CLF4371是一款低噪声宽频段的锁相环，支持整数模式和小数模式，可以工作在-40~85℃全温度范围。芯片采用3x3mm 超小型BGA封装，可以为用户节省面积，该产品也支持提供KGD以进一步节省面积。

芯片集成了4 个VCO，能够覆盖4~8.8GHz频段。通过输出分频器（分频比2，4，8，16，32，64可配），可以支持62.5M~4GHz频段。通过2倍频电路，可以支持 8~18GHz频段，再通过2倍频电路，可以支持18~35.2GHz频段。输入频率范围 100kHz~300MHz，支持差分输入和单端输入，支持方波输入和正弦波输入。同时，输入频率可以进行2倍频，或1~1023分频等供鉴频鉴相器（PFD）工作。电荷泵(CP)电流0.3mA~4.8mA 可配, 0.3mA/step。锁相环反馈通路多模分频器(MMD)分频比支持 4~65535。

主 要 参 数

输出频率范围：62.5 MHz~35.2 GHz

输入频率范围：100kHz~300 MHz

带内归一化噪底: -230 dBc/Hz

归一化 1/f 噪底: -126 dBc/Hz

积分 rms jitter(10kHz~10MHz):

63 fs for 4 GHz output

67 fs for 8 GHz output

90 fs for 16 GHz output

120 fs for 32 GHz output

参考杂散：-80 dBc

锁定温度范围：-40~+85℃

支持片上滤波器, 片外滤波器两种选项, 减少 PCB

BoM 单一工作电压：3.3 V, 无需板上低噪声 LDO，

支持差分和单端输出模式

电流：

175mA@Pout=0dBm for 4 GHz output

350mA@Pout=0dBm for 32 GHz output

封装尺寸：3mm×3mm BGA
