ap2905固定5V输出0.7 A同步降压芯片方案

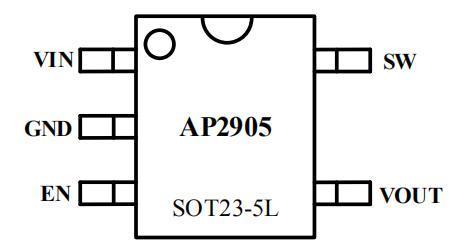

AP2905 是一款高效率同步降压稳压器，在 6 V ~ 40 V 宽输入范围内可提供 0.7 A 输出电流。固定5 V输出版本可节省 2个分压电阻，开关频率为100kHz，采用SOT23-5L封装，可节约布局空间。

AP2905同步降压稳压芯片特性

■ 宽输入电压范围 6 V ~ 40 V

■ 最大0.7 A 持续输出电流，1 A峰值电流输出

■ 高达 92 % 效率

■ 100 kHz开关频率

■ 特别设计的EMI优化电路架构

■ 内置软启动电路

■ 内置补偿电路

■ 可实现单层 PCB 布局

■ 输入欠压锁定

■ 逐周期电流限制

■ 输出短路保护

■ 热关断

■ SOT23-5L 封装

在家电应用中，市电通过非隔离开关电源PN8034转化为直流12V输出给继电器、风扇等负载，同时由AP2905将12V降压到5V作为MCU、显示屏、WiFi模块供电。

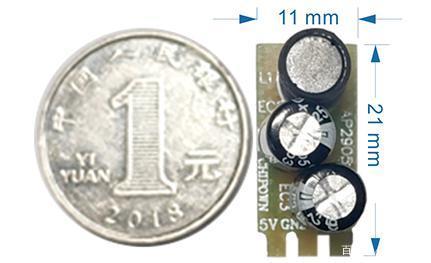

AP2905 5V0.7A降压方案亮点

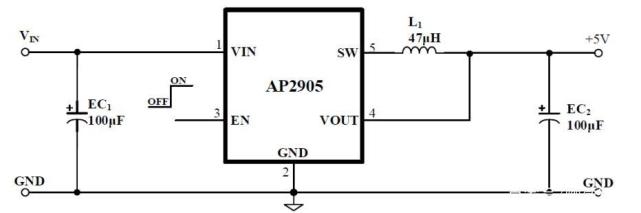

外围精简：仅3颗外围元件；

布板简单：仅4个网络节点，易单面板布线，支持波峰焊工艺；

输入电压范围宽：输入电压覆盖9V/12V/18V/24V/36V，高可靠性；

EMI裕量充足：无EMI滤波器即可轻松通过EN55032 Class B。

AP2905的5V0.7A降压方案输入电压：6~40V，输出规格：5V0.7A，最高效率：92%，输入欠压锁定、逐周期限流、输出短路保护、过温保护等保护功能，具有外围精简、输入电压范围宽、EMC裕量充足等优点，广泛应用于家用电器、智能家居等应用场景，更多产品相关手册，原理图，电源输入输出规格，BOM表及测试数据等资料，请向骊微电子申请。>>
