30V/40V/60V/80V/100V/150V/200V 常用mos管选型方案

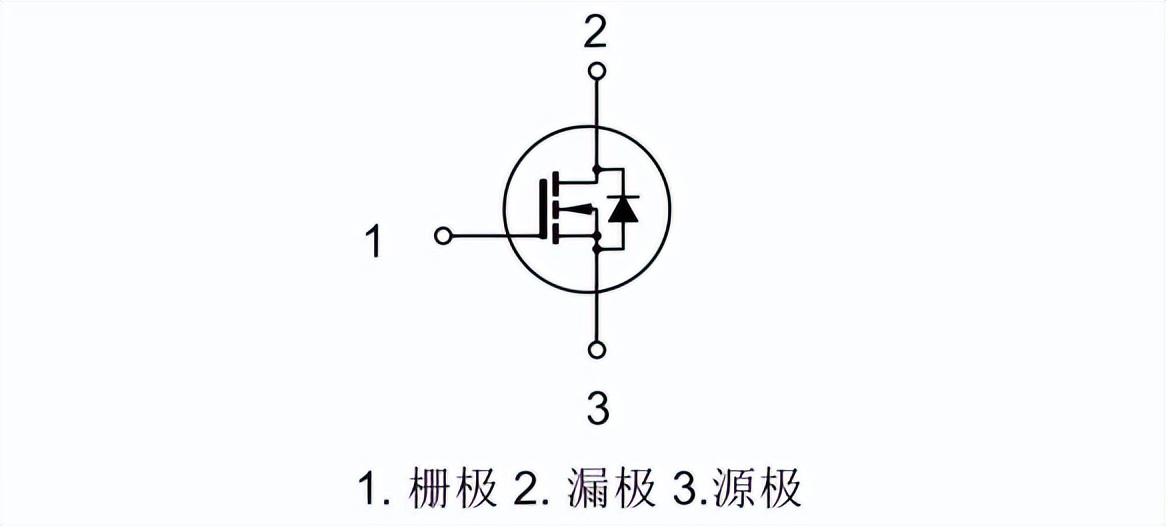

MOS管有两种结构形式，即N沟道型和P沟道型，结构不一样，使用的电压极性也会不一样，选择到一款正确的MOS管，可以很好地控制生产制造成本，确保设备得到高效、稳定、持久的应用效果，充分发挥其“螺丝钉”的作用，30V-200V mos管广泛应用于不间断电源及逆变器系统的电源管理领域。

30V mos管常用型号：

SVG030R7NL5封装PDFN56，导通内阻0.7mΩ

SVG031R1NL5封装PDFN56，导通内阻1.1mΩ

SVG031R7NL5封装PDFN56，导通内阻1.7mΩ

SVG032R4NL5封装PDFN56，导通内阻2.4mΩ。

40V-60V mos管选型：

SVG041R2NL5封装PDFN56电压40V导通内阻1.2mΩ

SVG042R5NL5封装PDFN56 电压40V，导通内阻2.5mΩ

SVG069R5ND封装TO252，电压60V，导通内阻6.9mΩ

SVGP069R5NSA封装SOP8，电压60V，导通内阻6.9mΩ。

80V mos管选型：

SVG083R4NS封装TO263，导通内阻3.4mΩ

SVG083R4NT封装TO220，导通内阻3.4mΩ

SVG083R6NL5封装PDFN56导通内阻3.6mΩ

SVG086R0ND，装TO252导通内阻6.0mΩ

SVG086R0NL5封装PDFN56导通内阻6.0mΩ

SVG086R0NS封装TO263导通内阻6.0mΩ

SVG086R0NT封装TO220，导通内阻6.0mΩ。

100V mos管选型：

SVG103R0NP7封装TO247，导通内阻3.0mΩ

SVG103R0NS封装TO263，导通内阻3.0mΩ

SVG103R0NS6 封装TO263-6，导通内阻3.0mΩ

SVG103R0NT封装TO220，导通内阻3.0mΩ

SVG104R0NS封装TO263，导通内阻4.0mΩ

SVG104R0NT封装TO220，导通内阻4.0mΩ

SVGP104R1NL5封装PDFN56，导通内阻4.0mΩ

SVG104R5NF封装TO220F，导通内阻4.5mΩ

SVG104R5NS封装TO263，导通内阻4.5mΩ

SVG104R5NT封装TO220，导通内阻4.5mΩ

SVGP104R5NAT封装TO220，导通内阻4.5mΩ

SVGP104R5NS封装TO263，导通内阻4.5mΩ

SVGP104R5NT 封装TO220，导通内阻4.5mΩ

SVG105R0NL5封装PDFN56，导通内阻5.0mΩ

SVG105R4NS封装TO263，导通内阻5.4mΩ

SVG105R4NT封装TO220，导通内阻5.4mΩ

SVG105R5NT封装TO220，导通内阻5.4mΩ

SVGP107R0NL5封装PDFN56，导通内阻7.0mΩ

SVG108R5NAD封装TO252，导通内阻8.5mΩ

SVG108R5NAMJ封装TO251J，导通内阻8.5mΩ

SVG108R5NAMQ封装TO251Q，导通内阻8.5mΩ

SVG108R5NAT 封装TO220，导通内阻8.5mΩ。

150V mos管选型：

SVGP157R2NS封装TO263，电压150V，导通内阻7.2mΩ

SVGP157R5NT封装TO220，电压150V，导通内阻7.5 mΩ

SVGP15140NL5A封装DFN56，电压150V，导通内阻14.0 mΩ。

200V mos管选型：

SVGP20110NS封装TO-220-3L、电压200V，导通内阻9.6mΩ

SVGP20110NT封装TO-220-3L，电压200V，导通内阻9.6mΩ

SVGP20500NL5封装PDFN-8-5*6，电压200V，导通内阻42mΩ

SVT20240NT封装TO-220-3L，电压200V，导通内阻19.7mΩ。

在选择MOS管时，不同的应用需求千变万化，小到选N型还是P型、封装类型，大到MOSFET的电压极限参数、最大额定栅源电压VGS、影响损耗的主要参数、导通电阻等，一定要依据电路设计需求及MOS管工作场所来选取合适的MOS管，从而获得最佳的产品设计体验，更多30V/40V/60V/80V/100V150V/200V常用mos管选型及进口替代请咨询士兰微MOS代理骊微电子。>>
